Lenovo ThinkEdge SE350 V2 7DA9A00PEA Hardware-Wartungshandbuch Seite 180

Tabelle 5. Rückwandplatinenanschlüsse für Kabelführung
Rückwandplatine 1 für Laufwerke Netzteilanschluss
1
Rückwandplatine 1 für Laufwerke MCIO-Anschluss
2
für NVMe
15-mm-NVMe-Laufwerke

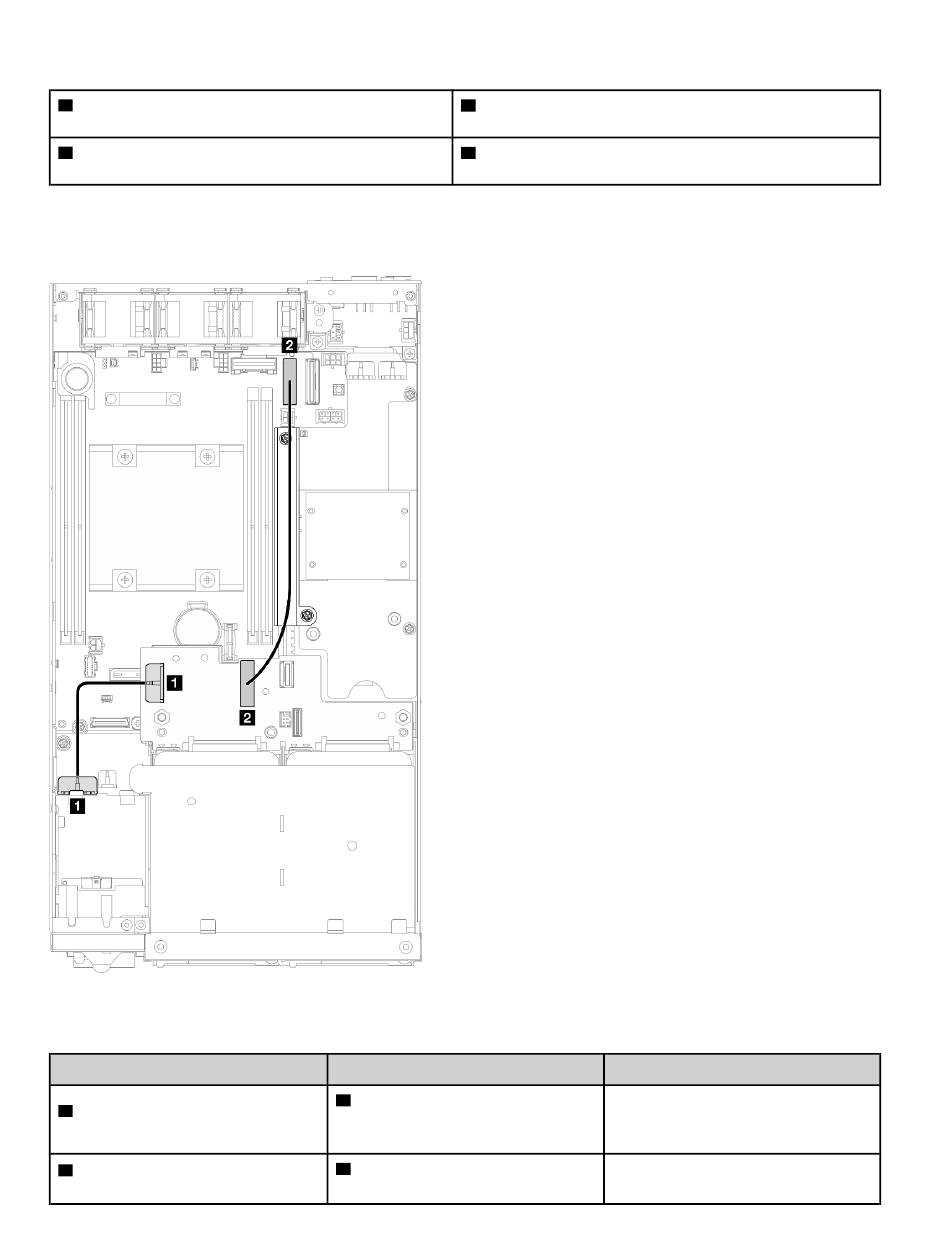

Abbildung 135. Netzkabel für Rückwandplatine und Gen. 4 Hochgeschwindigkeitskabel für 15-mm-Laufwerke;
Rückwandplatine 1 für Laufwerke (unten)
Von
Rückwandplatine 1 für Laufwerke
1
Netzteilanschluss
Rückwandplatine 1 für Laufwerke
2
MCIO-Anschluss für NVMe
170
ThinkEdge SE350 V2 Hardware-Wartungshandbuch
Rückwandplatine 1 für Laufwerke MCIOx4-Anschluss für
3
SATA
Rückwandplatine 2 für Laufwerke MCIO-Anschluss für
4
NVMe
Bis
Netzteilanschluss für
1
Rückwandplatine für Laufwerke auf
der E/A-Modulplatine
MCIO-Anschluss 1 auf der
2
Systemplatine
Kabellänge
85 mm
250 mm
