K2 Systems SolidRail System Montageanleitung Seite 9

Montage

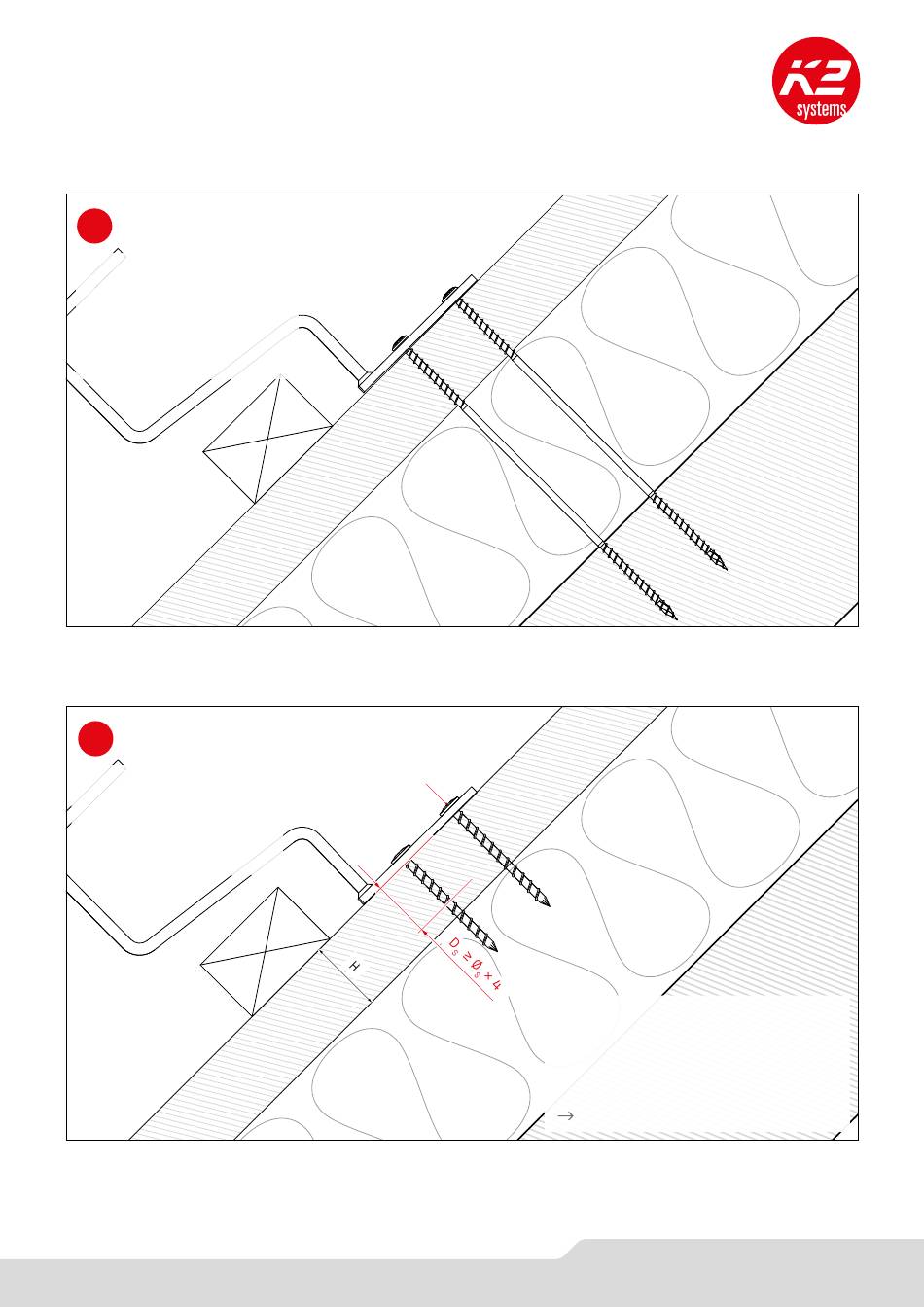

Hinweise Aufdachdämmung
A
Falls die notwendige Einschraub-
tiefe nicht erreicht werden kann,
müssen Spezialschrauben für
Aufdach dämmung eingesetzt
werden.
Siehe Schraubenhandbuch!
B
Falls eine Aufdachdämmung
vorhanden ist, muss die
Mindesteinschraubtiefe ein-
gehalten werden.
Siehe Schraubenhandbuch!
S
Beispiel:
Δ Konterlattung H = 40 mm
Δ Tellerkopfschraube Ø
Δ Mindesteinschraubtiefe
Δ 32 < 40 mm
Einschraubtiefe erreicht
= 8 mm
S
(D ) 8 × 4 = 32 mm
S
