Installationsanweisung
46
RWA-Zentrale EMB 8000+
M

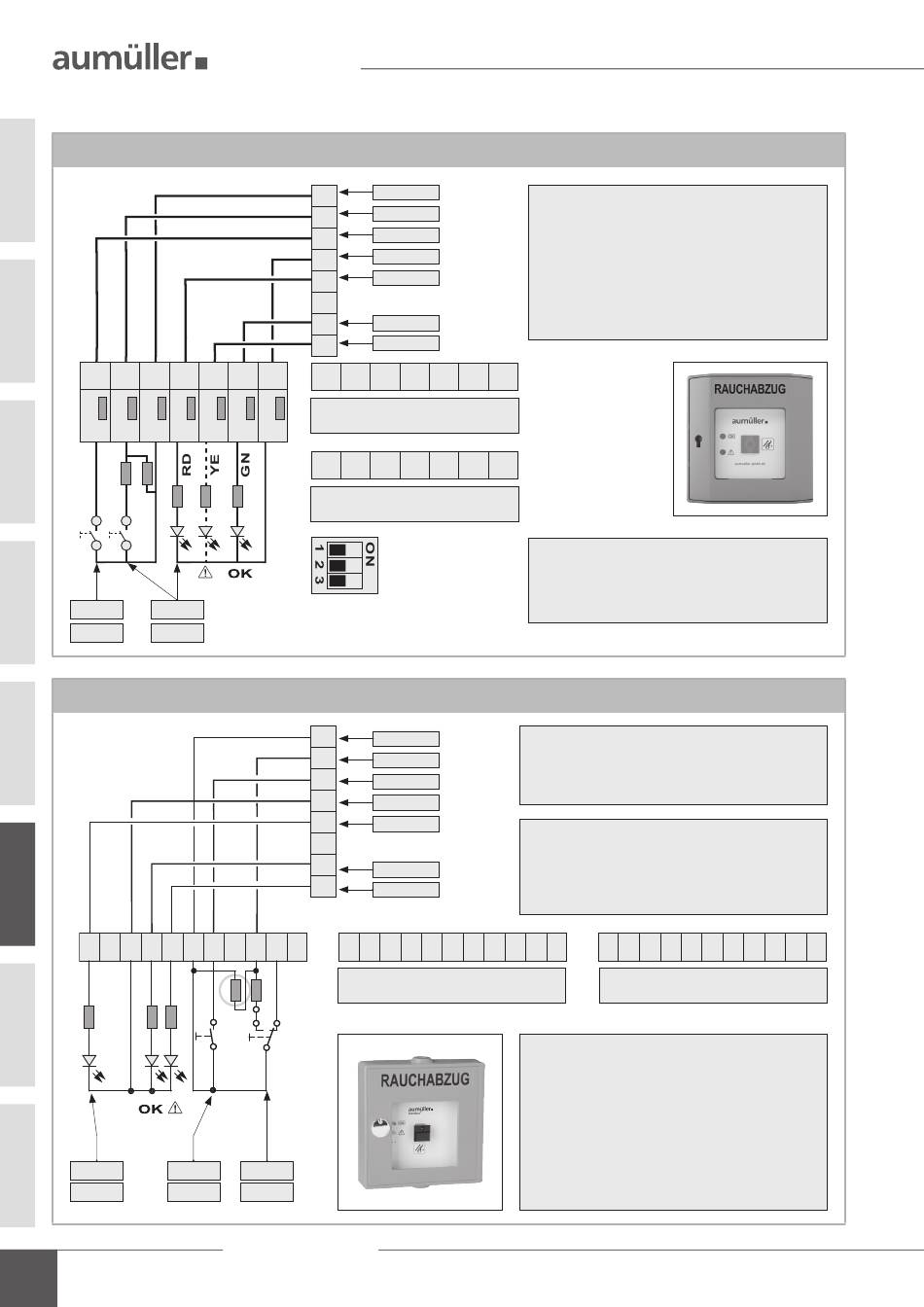

Anschluss: HSE - Handansteuereinrichtung
10: HSE - Handansteuereinrichtung
1
13
14
15
16
17
18
19
19 18 15
14 13
Anschlüsse HSE mit Störanzeige
13
1
13
14
15
16
17
18
19
7 9 10 11
6 8 1
R
E
Not-AUF
Taster
-S 10:
ontage chritt
HSE mit DIP-Schalter
COM
Klemmen
Alarm
14 Taster „ZU" (Schließer), 24 V DC, 10 mA
13 Taster „NOT-AUF" (Schließer), 24 V DC, 10 mA
Not-ZU
LED COM
16 Anzeige „NOT-AUF", 24 V DC
LED Alarm
19 Anzeige „Störung", 24 V DC
18 Anzeige „Betrieb", 24 V DC
15 Anschluss Rückleiter ( - ) Anzeige
LED Betrieb
LED Störung
1 16 19 18 15
(Hauptbedienstelle)
1 16 15
Anschlüsse HSE N
(Nebenbedienstelle)
DIP 1 Abschluss-Widerstand
DIP 2 nur bei Version „mit Summer" bei Störung
DIP 3 nur bei Version „mit Summer" bei Alarm
HSE ohne DIP-Schalter
R
COM
E
Alarm
Not-ZU
LED COM
LED Alarm
DIP-Schalter nur bei Version: HSE-Summer
ON 1 Summer bei Störung
ON 2 Summer bei Alarm
LED Betrieb
ON 1 Summer bei Störung
LED Störung
ON 2 Summer bei Alarm
4 7
3 5 6 9
Anschlüsse HSE mit Störanzeige
(Hauptbedienstelle)
Klemmen
1 Anzeige „NOT-AUF", 24 V DC
3 Anschluss Rückleiter ( - ) Anzeige
4 Anzeige „Betrieb", 24 V DC
5 Anzeige „Störung", 24 V DC
6 Anschluss Rückleiter ( - ) Taster
7 Taster „ZU" (Schließer), 24 V DC, 10 mA
9 Taster „NOT-AUF" (Schließer), 24 V DC, 10 mA
10 Taster „NOT-AUF" (Öffner), 24 V DC, 10 mA
1 Anschluss Rückleiter ( - ) Taster
Im letzten oder einzigen Melder zuschalten.
Widerstand R muss im letzten oder einzigen
E
Melder verbleiben.
In der vorgeschalteten Handsteuereinrichtung
die Widerstände R entfernen!
E
AN
AN
AUS
AUS
1 3 6
Anschlüsse HSE N
(Nebenbedienstelle)
9
