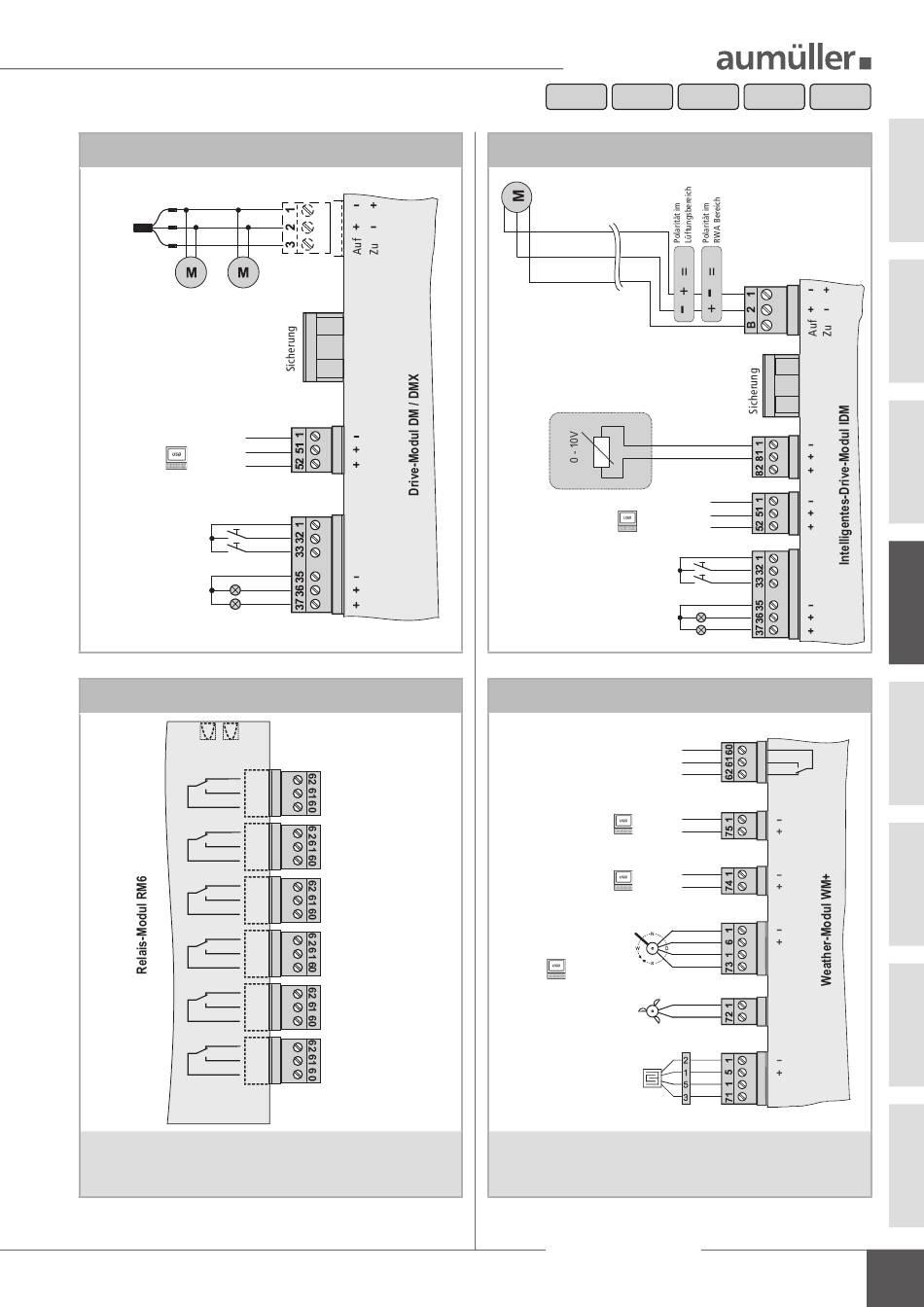

Anschluss-Übersicht externer Komponenten
Anschluss: Drive-Modul DM / DMX
Leitungs-
Endmodul
Antriebe
24 V DC
DM = max. 10 A
DMX = max. 20 A
Melde-Eingänge
(frei verwendbar)
COM
Eingang 1
Eingang 2
Lüftung AUF
Taster:
Lüftung ZU
Lüftung AUF
Meldung:
Lüftung ZU
Anschluss: Relais-Modul RM6
Anzeigen-Seite
E
E
E
E
E
E
E
E
E
E
E
E
E
E
E
E
E
E
Modul in den internen BUS einbinden.
Position hinter Modul PM / PME / CM frei wählbar.
DMX = ohne Klemmen
K
K
K
H
H
H
D
D
D
A
A
A
NC
X1
NO
COM
NC
X2
NO
COM
NC
X3
NO
COM
NC
X4
NO
COM
NC
X5
NO
COM
NC
X6
NO
COM
5 a 10 a
Anschluss: Intelligentes-Drive-Modul IDM
Antriebe S12
24 V DC
Analog-Eingang 0 - 10 V
Melde-Eingänge
Eingang 1
(frei verwendbar)
Eingang 2
Lüftung AUF
Taster:
Lüftung ZU
Lüftung AUF
Meldung:
Lüftung ZU
Anschluss: Weather-Modul WM+
COM
NO
Meldekontakt: Wind / Regen
NC
AN 2
Analog-Eingänge
(frei verfügbar)
4 ... 20 mA
AN 1
*) Windrichtungsgeber
*)
Windsensor
*) Regensensor 24 V
Bei Verwendung eines Windrichtungsgebers müssen Windsensor
*)
und ggf. Regensensor mit dem Anschluss des Windrichtungs-
gebers verschaltet werden.
24 a 48 a 72 a
IDM = 10 A
K
K
K
H
H
H
COM
H
H
D
D
D
A
A
A
E
E
E
G
G
G
G
F
F
F
F
F
F
J
J
J
J
