AUMÜLLER EMB 8000+ Anweisung Für Installation Und Inbetriebnahme Seite 26

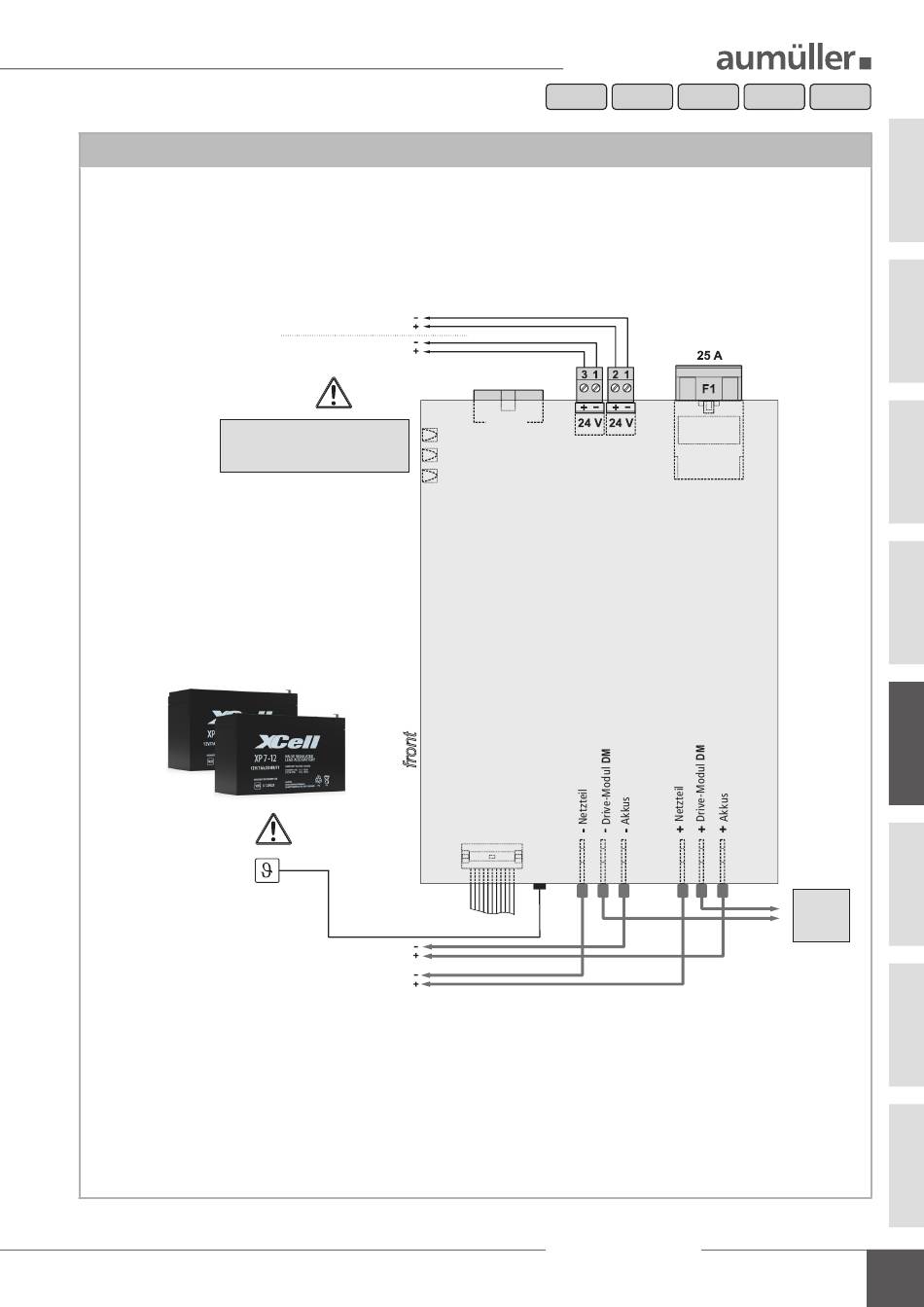

System-Spannung
(akku-gepuffert)
(nicht akku-gepuffert)
Die Verwendung der akku-gepufferten
Systemspannung kann größere Akkus
erfordern.
In der Nähe
der Akkus befestigen.
Sensor für
temperaturabhängiges
Laden der Akkus.
Anschluss: Power-Modul PM
Anschluss: Power-Modul PM
max. 0,5 A
Spannung
Verbindung
mit PME 1
Betriebsanzeige (grün)
Statusanzeige (grün)
Störungsanzeige (gelb)
BUS
zum CM
Akkus
BU
Netzteil
RD
5 a 10 a 24 a
BU RD
BU
RD
Installationsanweisung
RWA-Zentrale EMB 8000+
48 a 72 a
05
zum
RD
nächsten
DM(X)
BU
27
