5. ANWEISUNGEN ZUM GEBRAUCH
5.1.
DC SPANNUNGSMESSUNG
Die maximale DC Eingangsspannung beträgt 1500V. Versuchen Sie nicht,
Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch
angegebenen werden, überschreiten. Das Überschreiten der Spannungs-
Grenzwerte könnte einen elektrischen Schock verursachen und das
Messgerät beschädigen
Die CAT III 1000V Markierung auf den Messleitungen garantiert eine
sichere Spannungsmessung bis 1500V

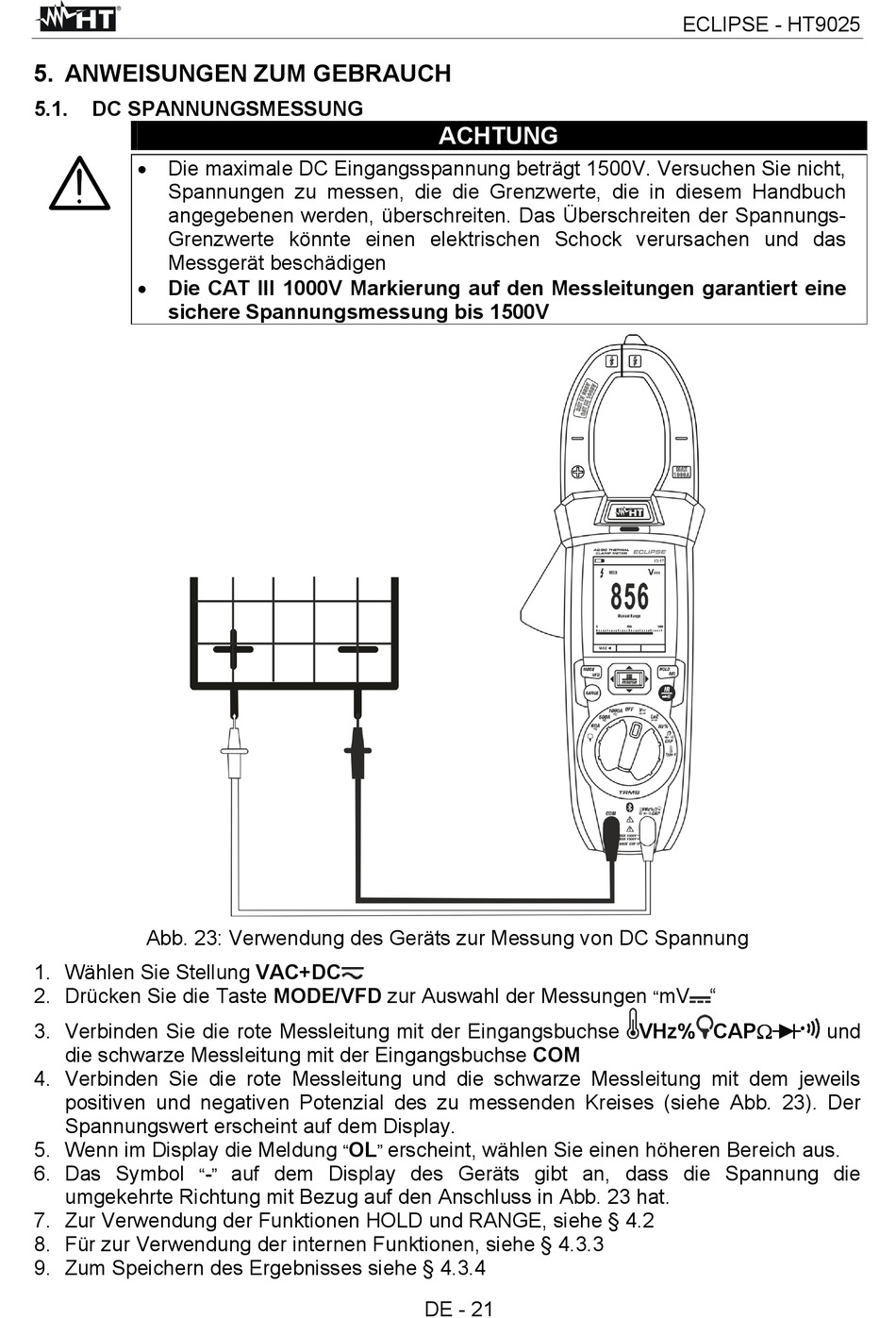

Abb. 23: Verwendung des Geräts zur Messung von DC Spannung
1. Wählen Sie Stellung VAC+DC
2. Drücken Sie die Taste MODE/VFD zur Auswahl der Messungen
3. Verbinden Sie die rote Messleitung mit der Eingangsbuchse VHz% CAP
die schwarze Messleitung mit der Eingangsbuchse COM
4. Verbinden Sie die rote Messleitung und die schwarze Messleitung mit dem jeweils
positiven und negativen Potenzial des zu messenden Kreises (siehe Abb. 23). Der
Spannungswert erscheint auf dem Display.
5. Wenn im Display die Meldung
6. Das Symbol
"
umgekehrte Richtung mit Bezug auf den Anschluss in Abb. 23 hat.
7. Zur Verwendung der Funktionen HOLD und RANGE, siehe § 4.2
8. Für zur Verwendung der internen Funktionen, siehe § 4.3.3
9. Zum Speichern des Ergebnisses siehe § 4.3.4
OL
"
-
auf dem Display des Geräts gibt an, dass die Spannung die
"
ACHTUNG
erscheint, wählen Sie einen höheren Bereich aus.
"
DE - 21
ECLIPSE - HT9025
