5.2.
AC, AC+DC, VFD SPANNUNGSMESSUNG
Die maximale AC Eingangsspannung beträgt 1000V. Versuchen Sie nicht,
Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch
angegebenen werden, überschreiten. Das Überschreiten der Spannungs-
Grenzwerte könnte einen elektrischen Schock verursachen und das
Messgerät beschädigen.

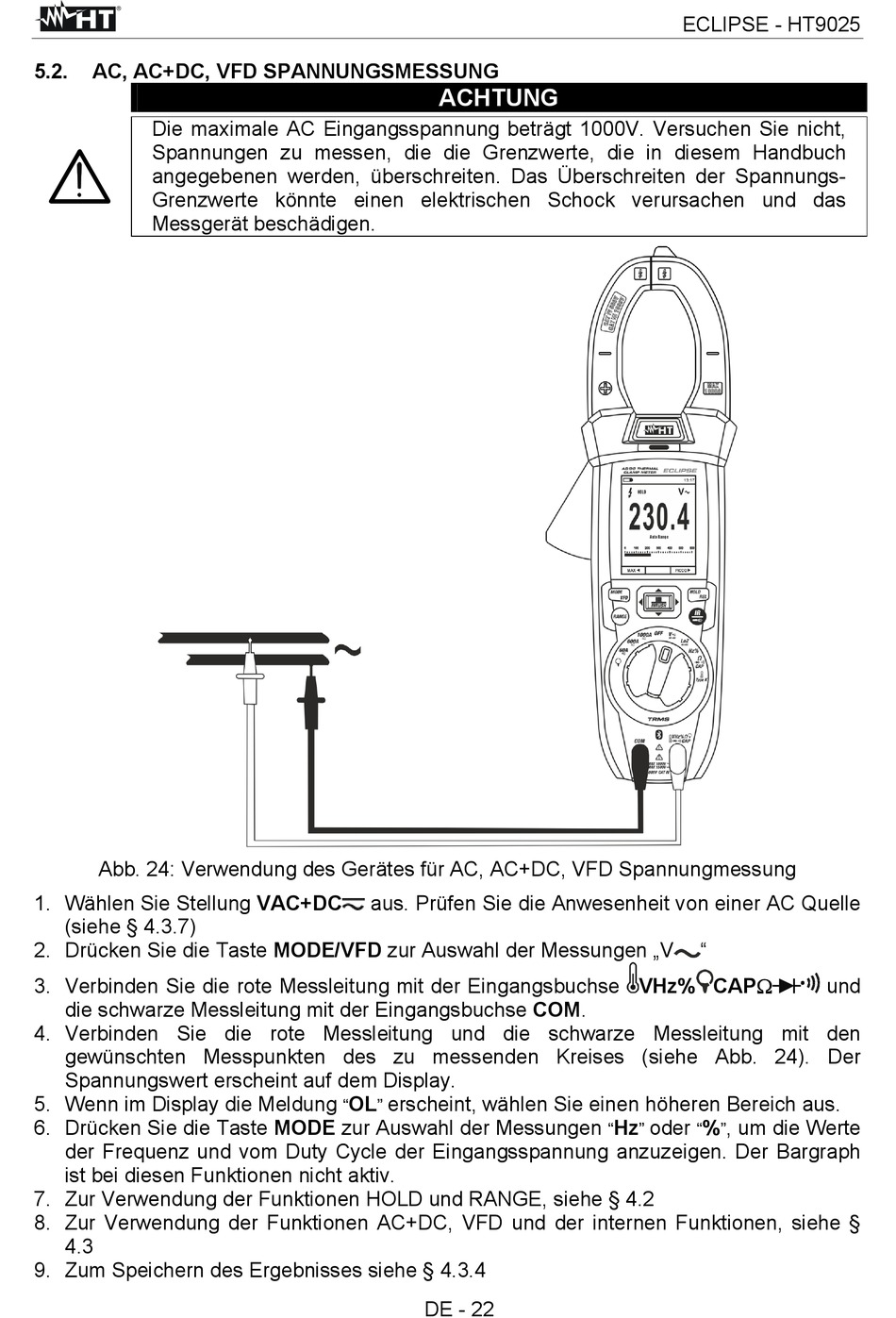

Abb. 24: Verwendung des Gerätes für AC, AC+DC, VFD Spannungmessung
1. Wählen Sie Stellung VAC+DC
(siehe § 4.3.7)
2. Drücken Sie die Taste MODE/VFD zur Auswahl der Messungen „V
3. Verbinden Sie die rote Messleitung mit der Eingangsbuchse VHz% CAP
die schwarze Messleitung mit der Eingangsbuchse COM.
4. Verbinden Sie die rote Messleitung und die schwarze Messleitung mit den
gewünschten Messpunkten des zu messenden Kreises (siehe Abb. 24). Der
Spannungswert erscheint auf dem Display.
5. Wenn im Display die Meldung
6. Drücken Sie die Taste MODE zur Auswahl der Messungen
der Frequenz und vom Duty Cycle der Eingangsspannung anzuzeigen. Der Bargraph
ist bei diesen Funktionen nicht aktiv.
7. Zur Verwendung der Funktionen HOLD und RANGE, siehe § 4.2
8. Zur Verwendung der Funktionen AC+DC, VFD und der internen Funktionen, siehe §
4.3
9. Zum Speichern des Ergebnisses siehe § 4.3.4
ACHTUNG
aus. Prüfen Sie die Anwesenheit von einer AC Quelle
OL
erscheint, wählen Sie einen höheren Bereich aus.
"
"
DE - 22
ECLIPSE - HT9025
"
Hz
oder
%
, um die Werte
"
"
"
"
und
