Installation und Montage

I M
NSTALLATION UND ONTAGE
Übersicht TFS-Universal plus
4
3

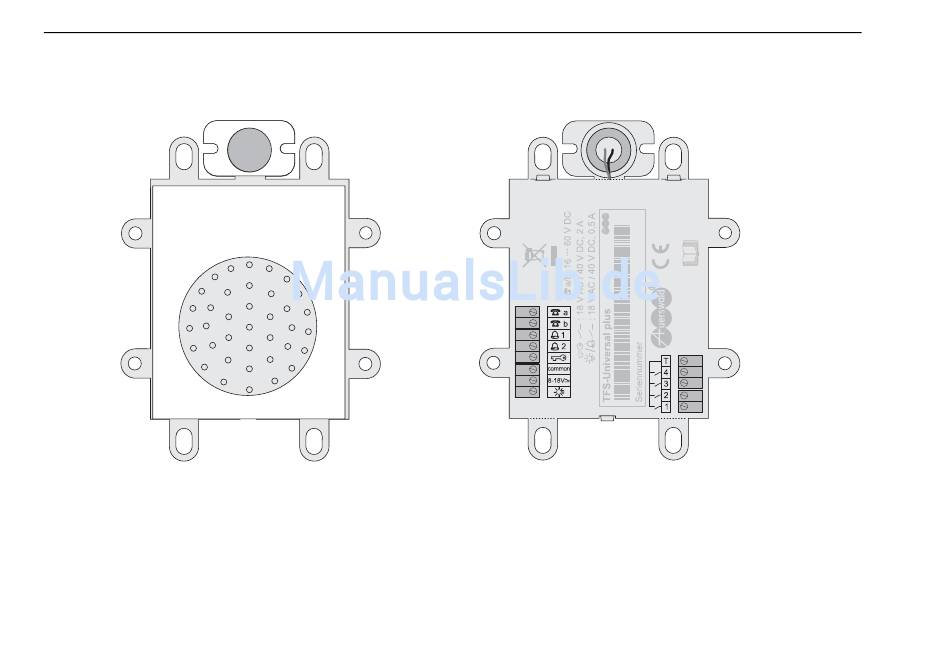

1 Lautsprecher(ausgang)
2 Mikrofon(eingang)
3 Gehäuse mit Klebefolie
Abb. 1:
4 Mikrofonhalter mit Klebefolie
(und Sollbruchkante)
12
2
1
TFS-Universal plus - Bedienungsanleitung V04 01/2015
6
7
6
5
6
7
6
5 Anschlussklemmen
6 Befestigungslaschen
(teilweise mit Sollbruchkante)
7 Deckelverriegelung
