BSS-Streaming Service
Weitere Informationen finden Sie in der Bedie-
nungsanleitung des Rodecaster Video auf des-
sen Herstellerseite im Bereich Support.
Kopfhöreranschluss
Einer der beiden Kopfhörerausgänge befindet
sich auf der Vorderseite des BSS-Cases. Dieser ist
ergonomisch gut zugänglich in verriegelbarer
6,35 mm Ausführung (Bild 23). Der zweite der
beiden Kopfhörerausgänge befindet sich auf
der linken Kofferseite. Dieser kann mit einem
entsprechenden Adapterkabel auch als Stereo-
Line Out des Streams verwendet werden.
USB-Ladeanschluss (Option)
Mit dem optionalen USB-Ladeanschluss lässt sich USB-Zubehör mit bis zu 2 A Ladestrom
versorgen.
Damit ein Gerät auch nur den Ladestrom erhält den es für die optimale Ladung benötigt
findet nach dem verbinden der Kabel zuerst ein Austausch der entsprechenden Parameter
zwischen dem Gerät und dem Ladecontroller statt. Ist das Gerät rein passiv, also ein reiner
Verbraucher der keine Parameter senden kann, drosselt der Laderegler seinen Strom auf
die USB 1.0 Norm von 100 mA. Daher lassen sich verschiedene Geräte nicht oder nur sehr
langsam am USB-Ladebuchse laden. Dies kann auch USB-Hubs, also USB-Verteiler be-
treffen, die sich mit ihren eigenen (teilweise niedrigeren) Lade-Parametern beim Ladecon-
troller anmelden.
Da selbst USB-Anschlusskabel zwischenzeitlich Chips besitzen können gelten für das opti-
male Laden am BSS-Case für den Rodecaster Video folgende Empfehlungen:
• Geräte ausschließlich direkt anschließen (keine USB-Hubs verwenden)
• Nur Original-Kabel des Herstellers verwenden
• Keine passiven Geräte anschließen (beleuchtete Mini-Weihnachtsbäume etc.)
Batterieanschluss (Option)
Schließen Sie niemals 230 V Netzspannung an den Batterieanschluss an. Es besteht Lebensge-
fahr!
Schließen sie keine anderen Kleinspannungen als nur die zulässige 12 V-14,4 V Gleichspan-
nung am Batterieanschluss an.
Der Batterieanschluss am BSS-Case dient der Versorgung der eingebauten Komponenten
sowie der am optionalen Ladeanschluss angeschlossenen. Als Spannungsquelle eignen
Seite 16
BSS-Case

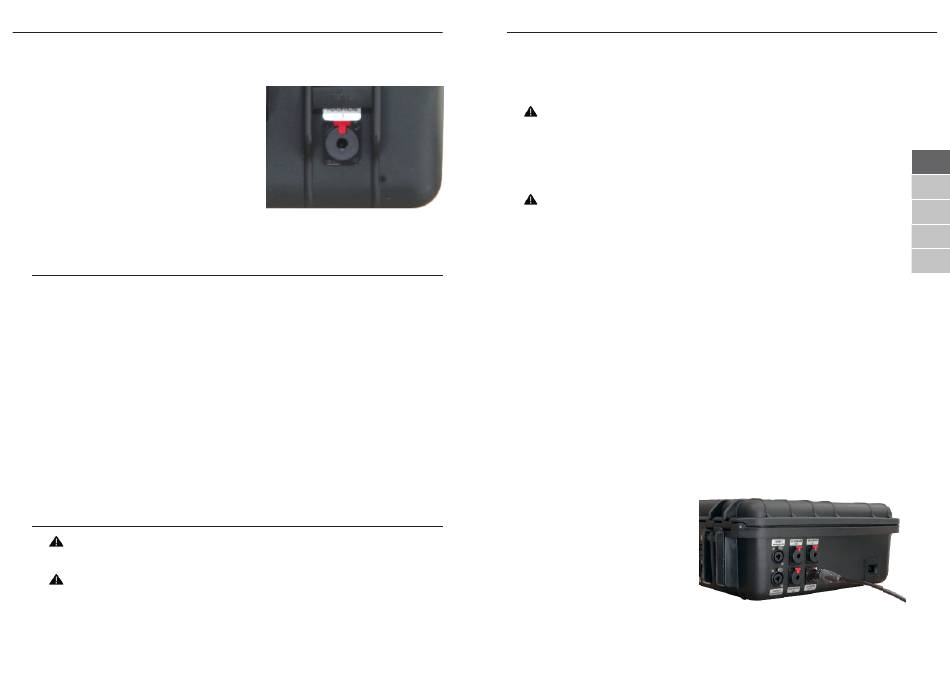

(Bild 23) 6,35mm Kopfhörerbuchse auf der
Case Vorderseite
Bedienungsanleitung DE
sich alle 12-14,4 V Batterien/Akku die eine zulässige Dauerlast von mindestens 5 A erlau-
ben.
Schließen Sie keine Batterien an, die diese Vorraussetzungen nicht erfüllen.
Es besteht Überhitzungs-, Kurzschluss- und Brandgefahr.
Optional können Sie das Case mit dem KFZ-Adapterkabel ART-000325 über eine 12 V
Bordspannungssteckdose oder den Zigarettenanzünder betreiben. Achten Sie beim An-
schluss an eine Bordspannungssteckdose darauf, dass diese 12 V/5 A zu Verfügung
stellt. Achtung, Bordspannungssteckdosen in LKW werden häufig mit 24 V betrieben!
Spannungen größer 14,4 V können zu Beschädigung oder Zerstörung der Regelungselek-
tronik im BSS-Case führen.
Der Ein-Ausschalter an der Gehäusefront schaltet sowohl Netz- als auch die Batterie-
spannung. Solange Netzspannung anliegt, gibt die Elektronik dieser Vorrang. Wenn kei-
ne Netzspannung anliegt, bei Stromausfall oder beim abziehen des Netzsteckers schal-
tet die Elektronik automatisch auf Batteriespeisung um. Sobald das Case von
Batteriespannung gespeist wird, leuchtet die rote LED an der Gehäusefront.
Die interne Elektronik ist auf zusätzliche Lasten (z.B. an einem optionalen USB-Ladean-
schluss) bis 1,5 A Last kalibriert.
Darüberhinaus gehende Lasten sind, um ein sicheres Umschalten zwischen Netz- und
Batteriespannung zu gewährleisten, zu vermeiden.
Überlastsicherung - Überspannungsschutz
Wenn 5 A oder mehr über die angeschlossenen Geräte verbraucht werden, kann die Si-
cherung an der Frontseite auslösen. Trennen Sie in diesem Fall nicht notwendige Ver-
braucher (z.B. vom USB-Ladeanschluss) von der Spannungsversorgung.
Wechseln Sie die Sicherung. Eine Ersatzsicherung liegt dem Case bei. Ebenso löst die Si-
cherung bei angeschlossener Überspannung (≥17,3 V) zum Schutz der angeschlosse-
nen Geräte aus. Prüfen Sie in diesem Fall vor wiedereinsetzen der Sicherung die Span-
nungsquelle auf den korrekten Spannungswert (12-14,4 V). Bitte beachten Sie, dass die
Leerlaufspannung (ohne angeschlossene Verbraucher) von Batterien oder Akkus höher
ausfallen kann und es dadurch ggf. zum auslösen der Sicherung kommt.
Ersatzsicherung
Glasrohrsicherung 5x20 mm; 5,0 A;
Auslösecharakteristik: FLINK
Verpolungsschutz
Die eingebaute Case-Bordelektronik
besitzt einen Verpolungsschutz. Eine
Verpolung von (+) und Masse am Bat-
terieanschluss führt zum Auslösen
der integrierten Sicherung. Diese
muss anschließend durch eine Ersatz-
DOC-000063
(Bild 24) BSS-Case Batterieanschluss mit
angestecktem Adapterkabel
Seite 17
