BSS-Streaming Service
Entfernen Sie diese Klettbänder und sor-
tieren Sie die Kabel bestmöglich gemäss
der Einsteckreihenfolge am Rodecaster
Video (Bild 12).
Hinweis: Arbeiten Sie sorgfältig und vermei-
den Sie nach Möglichkeit Kabelkreuzungen.
Je sorgfältiger die Vorbereitung desto einfa-
cher der Einbau des Rodecaster Video.
Ziehen Sie auf keinen Fall mit Kraft an den Ka-
beln, diese könnten dadurch beschädigt wer-
den.
Das Rodecaster Video wird über USB-C
mit seiner Betriebsspannung 19-20V versorgt. Dieses USB-C Kabel (rote Beschriftung) nur in
den dafür vorgesehenen Anschluss (beim roten Einschalter) einstecken. Das Einstecken unter
Spannung an einem der sonstigen USB‐C Buchsen kann zu SCHÄDEN am Rodecaster Video
führen
Legen Sie ein weiches Tuch zwischen den Rodecaster und den Einbauschacht um Kratzer
auf der Deckplatte zu vermeiden!
Den Rodecaster soweit in die Einbauöffnung einsetzen bis die Kabel ohne Zug eingesteckt
werden können.
Anstecken der Kabel
Von links nach rechts Kabel einstecken.
Alle Kabel sind entsprechend der Zuord-
nung der Rodecaster Buchsen beschriftet
(Bild 13)
• Linkes WLAN-Antennenkabel -Ver-
schraubung nur handfest anlegen
• 2x Combo-Kabelstecker
• 2x Kopfhörer 6,35 mm Klinke
• 2x Lautsprecher 6,35 mm Klinke
• 2x HDMI -Out
• 4x HDMI-In
• 5x USB-C
• Ethernet RJ45
• USB-19V (!) Spannungsanschluss für Rodecaster Video - nie in die sonstigen USB-
Buchsen stecken
• Rechtes WLAN-Antennenkabel -Verschraubung nur handfest anlegen
Kontrollieren Sie vor dem Einbau des Rodecasters nochmals den richtigen Sitz alles Kabel.
Ist eine Micro SD-Karte im Slot des Rodecaster Video eingelegt? Wenn nicht, dann wäre
dies der richtige Zeitpunkt dafür.
Seite 10
BSS-Case

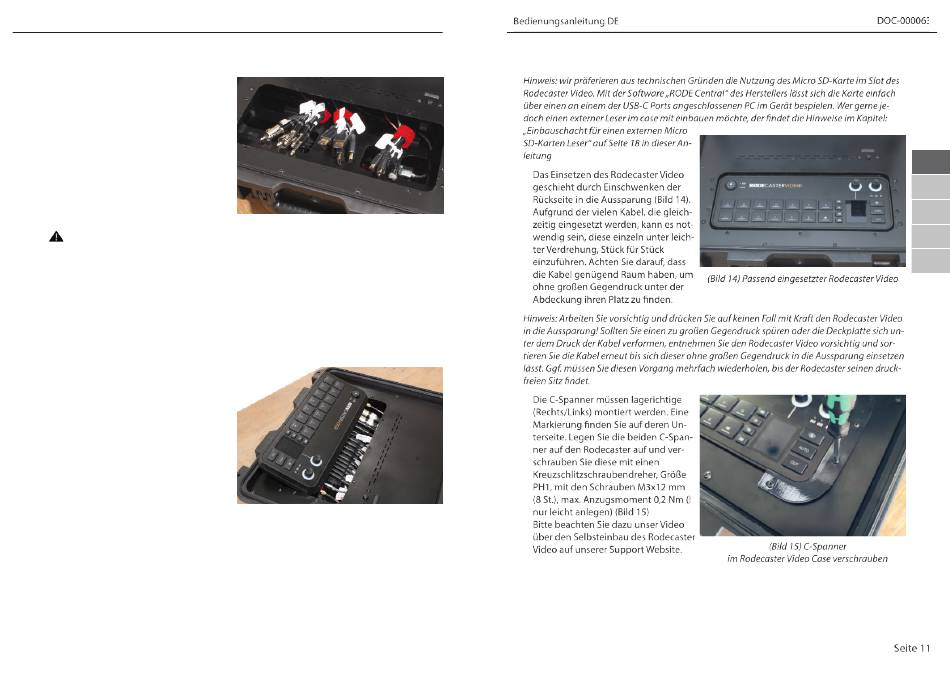

(Bild 12) Kabelbündel im Auslieferungszustand
(Bild 13) alle Kabel im aufgesteckten Zustand
DOC-000063
