USER MANUAL

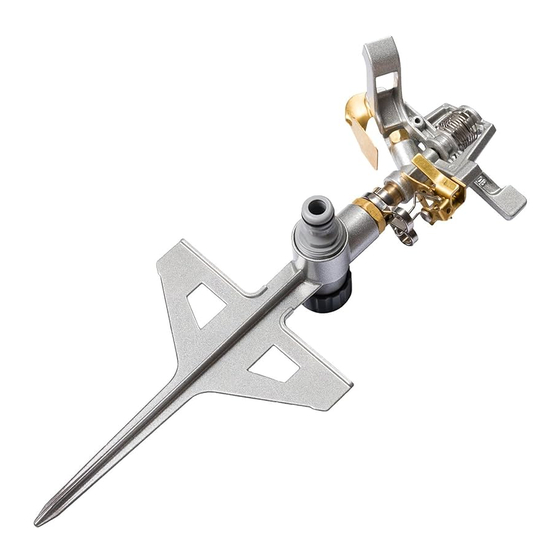

52-160 - PROFESSIONAL PULSATING
SPRINKLER LUX CELLPRO™
1
A
3
B
C
C.1
C.3
C.5
CELL-FAST Sp. z o.o.
ul. W. Grabskiego 31
PL 37-450 Stalowa Wola
52-160 - PROFESJONALNY ZRASZACZ
PULSACYJNY LUX CELLPRO™
Przeznaczenie: do nawadniania ogrodu. Zastosowanie: praca w ogrodzie,
podlewanie. Miejsce instalacji: na zewnątrz. Pozycja robocza: wg rysunku.
Czynnik roboczy: woda, maks. temp. 40˚C. Zastosowane dyrektywy i nor-
my: 2006/42/WE, EN ISO 12100. DANE TECHNICZNE: Min. ciśnienie
robocze: 1,8 bar (26 psi). Maks. ciśnienie robocze: 6 bar (87 psi). Zakres
temp. roboczych: 5˚C do 50˚C. Obszar zraszania: 2 bar (29 psi): Ø 21 m
2
product@cellfast.com.pl
www.cellfast.com.pl
POLSKI
(68 ft); 4 bar (58 psi): Ø 26 m (85 ft). Przepływ: 2 bar (29 psi): 11 l/min;

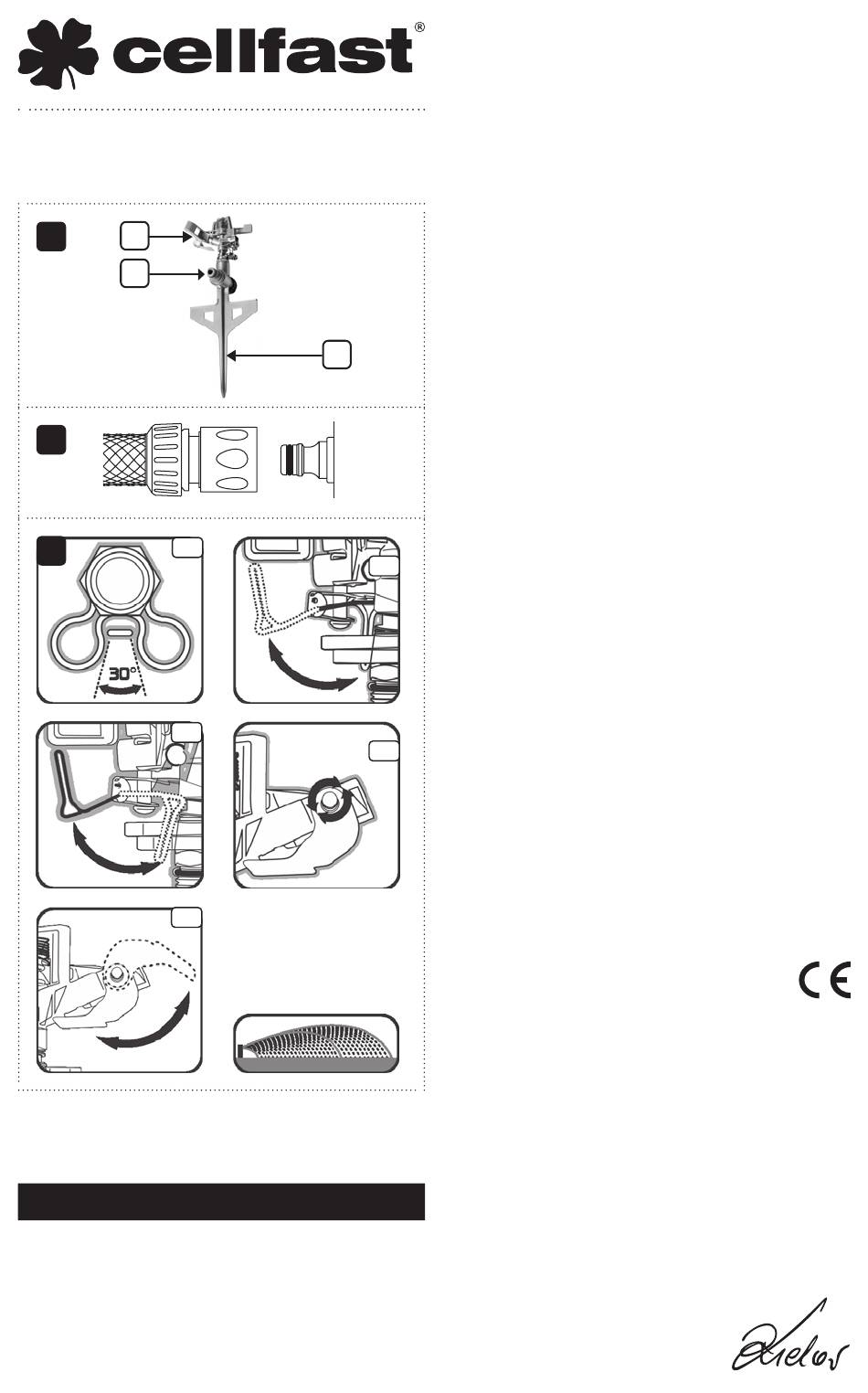

4 bar (58 psi): 17 l/min. OPIS PRODUKTU (rys. A): [1] Regulowana głowi-
ca. [2] Podstawa mocująca z przyłączem wody [3]. INSTRUKCJE OGÓL-
NE: Przed pierwszym użyciem produktu należy przeczytać oryginalną in-
strukcję obsługi, postępować według jej wskazań i zachować ją do
późniejszego wykorzystania lub dla kolejnego użytkownika. UŻYTKOWA-
NIE ZGODNE Z PRZEZNACZENIEM: Ten produkt został opracowany do
użytku prywatnego - nie jest przeznaczony do zastosowań przemysło-
wych. Producent nie odpowiada za ewentualne szkody wynikające
z użytkowania urządzenia niezgodnie z przeznaczeniem lub racji niewła-
ściwej obsługi czy montażu. Należy nadzorować dzieci, aby być pewnym,
że nie będą bawić się produktem. BEZPIECZEŃSTWO: Nie kierować stru-
mienia wody na urządzenia elektryczne! Nie kierować strumienia wody
na osoby i zwierzęta! Nie jest to punkt poboru wody pitnej! Nie przekra-
czać maksymalnego ciśnienia roboczego! OCHRONA ŚRODOWISKA: Zu-
żyte urządzenia zawierają surowce wtórne, które powinny być oddawane
do utylizacji. URUCHOMIENIE (rys. B): Ustawić zraszacz w miejscu,
w którym chcemy przeprowadzić zabieg podlewania uwzględniając za-
sięg urządzenia. Podłączyć wodę za pomocą węża zakończonego szyb-
kozłączem. Odkręcić kran. Jeżeli zachodzi potrzeba zmiany zakresu zra-
szania dokonać regulacji. REGULACJA (rys. C): Urządzenie posiada
regulację zasięgu zraszania oraz powierzchni zraszania. Regulacji doko-
nuje się poprzez odpowiednie ustawienia głowicy zraszającej. Opis funk-
cji: (C.1) Pokrycie całości lub części okręgu. Zraszacz można w pełni re-
gulować tak, aby nawadniał pełny okrąg lub dowolny odcinek od 30˚ do
360˚. (C.2) Pokrycie części okręgu. Druciany przełącznik pozostaje w po-
zycji w „dół" i powinien znajdować się między kołnierzami, tak jak pokaza-
no na rysunku. Przekręć górny dolny kołnierz, aż do osiągnięcia pokrycia
żądanej części okręgu. (C.3) Pokrycie pełnego okręgu. Przesuń druciany
C.2
przełącznik do pozycji „góra". (C.4) Opcje zraszania. MGIEŁKA/STRU-
MIEŃ: przetnij strumień wody, obracając bolec dyfuzora zgodnie z ru-
chem wskazówek zegara. Dostosuj opcję zraszania poprzez dokręcenie
lub luzowanie bolca. (C.5) Pokrycie odległości. Przekręć deflektor w górę
lub w dół tak, aby ustawić odległość wyrzutu wody. KONSERWACJA:
Produkt nie wymaga konserwacji. ZAKOŃCZENIE PRACY: Zakręcić kran.
USUWANIE USTEREK: W przypadku wystąpienia problemów z popraw-
nym działaniem urządzenia (za mały obszar zraszania) należy: sprawdzić
czy urządzenie nie jest zanieczyszczone; w przypadku zablokowania me-
chanizmu przeczyścić sprężonym powietrzem; sprawdzić ciśnienie zasi-
C.4
lające; sprawdzić wąż zasilający. NAPRAWA: Jeżeli działania wymienione
w punkcie USUWANIE USTEREK nie prowadzą do prawidłowego ponow-
nego uruchomienia, należy skontaktować się z producentem w celu
przeprowadzenia kontroli. Ingerencje osób nieuprawnionych prowadzą do
wygaśnięcia roszczeń. PRZECHOWYWANIE: Urządzenie przechowywać
poza zasięgiem dzieci w suchym, zamkniętym i zabezpieczonym przed
mrozem miejscu. GWARANCJA: W każdym kraju obowiązują warunki
gwarancji określone przez dystrybutora produktów producenta. Jakiekol-
wiek usterki produktu usuwamy w okresie gwarancji bezpłatnie, o ile spo-
wodowane są one błędem materiałowym lub produkcyjnym. W spra-
wach napraw gwarancyjnych prosimy kierować się z dowodem zakupu
do dystrybutora lub bezpośrednio do producenta.
DEKLARACJA
ZGODNOŚCI UE
CELL-FAST sp. z o.o. niniejszym oświadcza, że produkt opisany poni-
żej ma koncepcję, projekt i komercyjnie dostępną wersję produkcyjną
zgodną z obowiązującymi wymogami dyrektyw UE dotyczącej zdrowia
i bezpieczeństwa. Wszelkie zmiany lub modyfikacje tego produktu nie-
autoryzowane przez CELL-FAST sp. z o.o. unieważnią niniejszą deklara-
cję. Niniejsza deklaracja zgodności jest wydana na wyłączną odpowie-
dzialność producenta.
Producent: CELL-FAST Sp. z o.o.
ul. W. Grabskiego 31, PL 37-450 Stalowa Wola
www.cellfast.com.pl, product@cellfast.com.pl
Nazwa handlowa: Profesjonalny zraszacz pulsacyjny LUX CELLPRO™
Model: 52-160
Zastosowanie: Sterowanie nawadnianiem
Obowiązujące dyrektywy UE: 2006/42/WE, EN ISO 12100
Osoba upoważniona do sporządzenia dokumentacji technicznej:
Justyna Kalisz-Śliż
Osoba upoważniona do sporządzenia deklaracji:
Robert Kielar
Dyrektor ds. Badań i Rozwoju
Stalowa Wola, 9.12.2024
