Cellfast BASIC Bedienungsanleitung

USER MANUAL
52-304 - PULSATING SPRINKLER BASIC
1
A
3
B
C
C.1
C.3
C.5
CELL-FAST Sp. z o.o.
ul. W. Grabskiego 31
PL 37-450 Stalowa Wola
52-304 - ZRASZACZ PULSACYJNY BASIC
Przeznaczenie: do nawadniania ogrodu. Zastosowanie: praca w ogrodzie,
podlewanie. Miejsce instalacji: na zewnątrz. Pozycja robocza: wg rysun-
ku. Czynnik roboczy: woda, maks. temp. 40˚C. Zastosowane dyrektywy
i normy: 2006/42/WE, EN ISO 12100. DANE TECHNICZNE: Min. ci-
śnienie robocze: 2 bar (29 psi). Maks. ciśnienie robocze: 6 bar (87 psi).
Zakres temp. roboczych: 5˚C do 50˚C. Obszar zraszania: 2 bar (29 psi):
Ø 16 m (52 ft); 4 bar (58 psi): Ø 20 m (65 ft). Przepływ: 2 bar (29 psi):
2
product@cellfast.com.pl
www.cellfast.com.pl
POLSKI

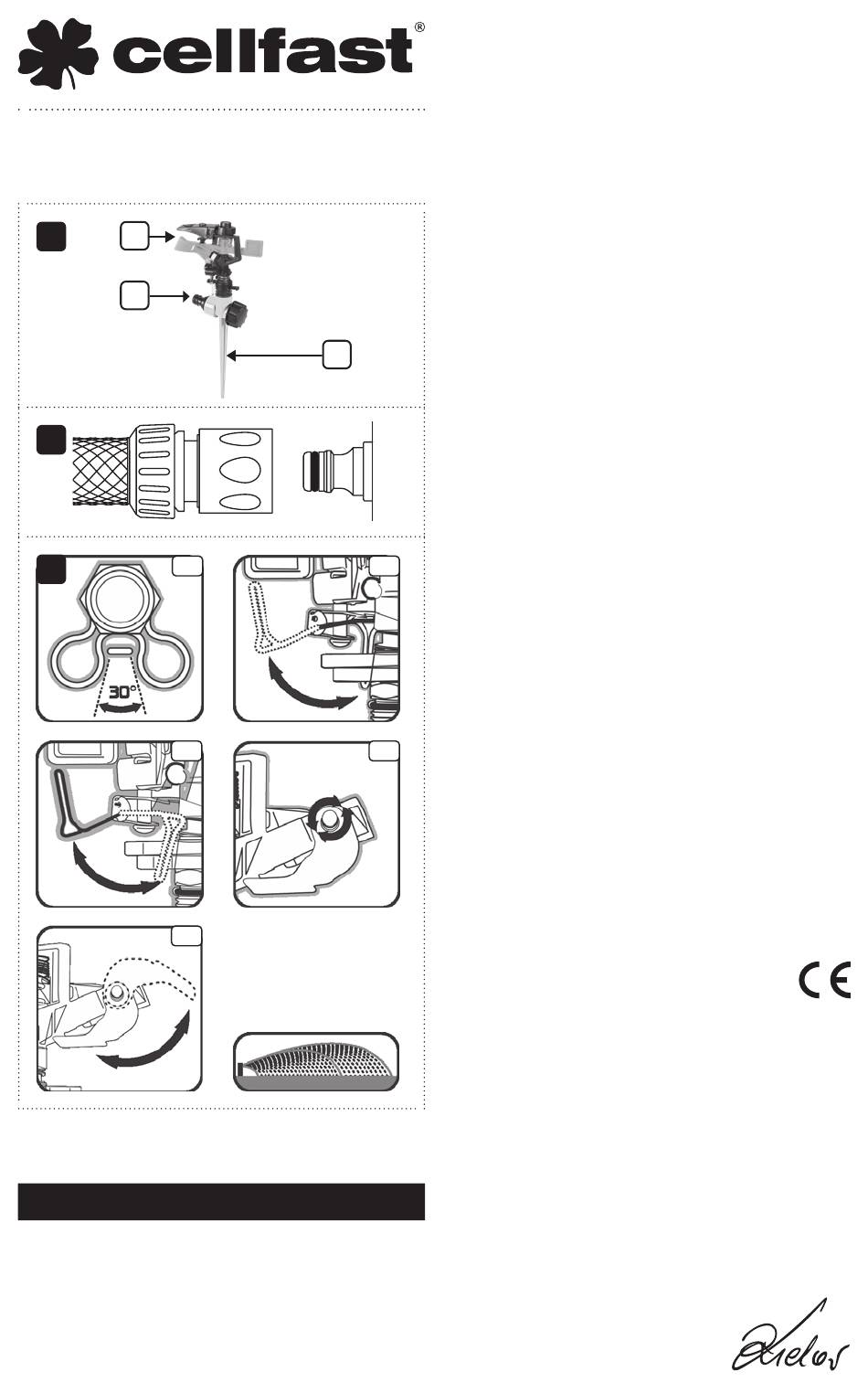

11,5 l/min; 4 bar (58 psi): 16,5 l/min. OPIS PRODUKTU (rys. A): [1] Re-
gulowana głowica. [2] Podstawa mocująca z przyłączem wody [3]. IN-
STRUKCJE OGÓLNE: Przed pierwszym użyciem produktu należy prze-
czytać oryginalną instrukcję obsługi, postępować według jej wskazań
i zachować ją do późniejszego wykorzystania lub dla kolejnego użyt-
kownika. UŻYTKOWANIE ZGODNE Z PRZEZNACZENIEM: Ten produkt
został opracowany do użytku prywatnego - nie jest przeznaczony do za-
stosowań przemysłowych. Producent nie odpowiada za ewentualne
szkody wynikające z użytkowania urządzenia niezgodnie z przeznacze-
niem lub racji niewłaściwej obsługi czy montażu. Należy nadzorować
dzieci, aby być pewnym, że nie będą bawić się produktem. BEZPIE-
CZEŃSTWO: Nie kierować strumienia wody na urządzenia elektryczne!
Nie kierować strumienia wody na osoby i zwierzęta! Nie jest to punkt po-
boru wody pitnej! Nie przekraczać maksymalnego ciśnienia roboczego!
OCHRONA ŚRODOWISKA: Zużyte urządzenia zawierają surowce wtórne,
które powinny być oddawane do utylizacji. URUCHOMIENIE (rys. B):
Ustawić zraszacz w miejscu, w którym chcemy przeprowadzić zabieg
podlewania uwzględniając zasięg urządzenia. Podłączyć wodę za pomo-
cą węża zakończonego szybkozłączem. Odkręcić kran. Jeżeli zachodzi
potrzeba zmiany zakresu zraszania dokonać regulacji. REGULACJA (rys.
C): Urządzenie posiada regulację zasięgu zraszania oraz powierzchni
zraszania. Regulacji dokonuje się poprzez odpowiednie ustawienia gło-
wicy zraszającej. Opis funkcji: (C.1) Pokrycie całości lub części okręgu.
Zraszacz można w pełni regulować tak, aby nawadniał pełny okrąg lub
dowolny odcinek od 30˚ do 360˚. (C.2) Pokrycie części okręgu. Drucia-
ny przełącznik pozostaje w pozycji w „dół" i powinien znajdować się mię-
dzy kołnierzami, tak jak pokazano na rysunku. Przekręć górny dolny koł-
nierz, aż do osiągnięcia pokrycia żądanej części okręgu. (C.3) Pokrycie
pełnego okręgu. Przesuń druciany przełącznik do pozycji „góra". (C.4)
C.2
Opcje zraszania. MGIEŁKA/STRUMIEŃ: przetnij strumień wody, obraca-
jąc bolec dyfuzora zgodnie z ruchem wskazówek zegara. Dostosuj opcję
zraszania poprzez dokręcenie lub luzowanie bolca. (C.5) Pokrycie odle-
głości. Przekręć deflektor w górę lub w dół tak, aby ustawić odległość
wyrzutu wody. KONSERWACJA: Produkt nie wymaga konserwacji. ZA-
KOŃCZENIE PRACY: Zakręcić kran. USUWANIE USTEREK: W przypad-
ku wystąpienia problemów z poprawnym działaniem urządzenia (za ma-
ły obszar zraszania) należy: sprawdzić czy urządzenie nie jest
zanieczyszczone; w przypadku zablokowania mechanizmu przeczyścić
sprężonym powietrzem; sprawdzić ciśnienie zasilające; sprawdzić wąż
C.4
zasilający. NAPRAWA: Jeżeli działania wymienione w punkcie USUWA-
NIE USTEREK nie prowadzą do prawidłowego ponownego uruchomienia,
należy skontaktować się z producentem w celu przeprowadzenia kon-
troli. Ingerencje osób nieuprawnionych prowadzą do wygaśnięcia rosz-
czeń. PRZECHOWYWANIE: Urządzenie przechowywać poza zasięgiem
dzieci w suchym, zamkniętym i zabezpieczonym przed mrozem miejscu.
GWARANCJA: W każdym kraju obowiązują warunki gwarancji określone
przez dystrybutora produktów producenta. Jakiekolwiek usterki produk-
tu usuwamy w okresie gwarancji bezpłatnie, o ile spowodowane są one
błędem materiałowym lub produkcyjnym. W sprawach napraw gwaran-
cyjnych prosimy kierować się z dowodem zakupu do dystrybutora lub
bezpośrednio do producenta.
DEKLARACJA
ZGODNOŚCI UE
CELL-FAST sp. z o.o. niniejszym oświadcza, że produkt opisany poni-
żej ma koncepcję, projekt i komercyjnie dostępną wersję produkcyjną
zgodną z obowiązującymi wymogami dyrektyw UE dotyczącej zdrowia
i bezpieczeństwa. Wszelkie zmiany lub modyfikacje tego produktu nie-
autoryzowane przez CELL-FAST sp. z o.o. unieważnią niniejszą deklara-
cję. Niniejsza deklaracja zgodności jest wydana na wyłączną odpowie-
dzialność producenta.
Producent: CELL-FAST Sp. z o.o.
ul. W. Grabskiego 31, PL 37-450 Stalowa Wola
www.cellfast.com.pl, product@cellfast.com.pl
Nazwa handlowa: Zraszacz pulsacyjny BASIC
Model: 52-304
Zastosowanie: Sterowanie nawadnianiem
Obowiązujące dyrektywy UE: 2006/42/WE, EN ISO 12100
Osoba upoważniona do sporządzenia dokumentacji technicznej:
Justyna Kalisz-Śliż
Osoba upoważniona do sporządzenia deklaracji:
Robert Kielar
Dyrektor ds. Badań i Rozwoju
Stalowa Wola, 9.12.2024
