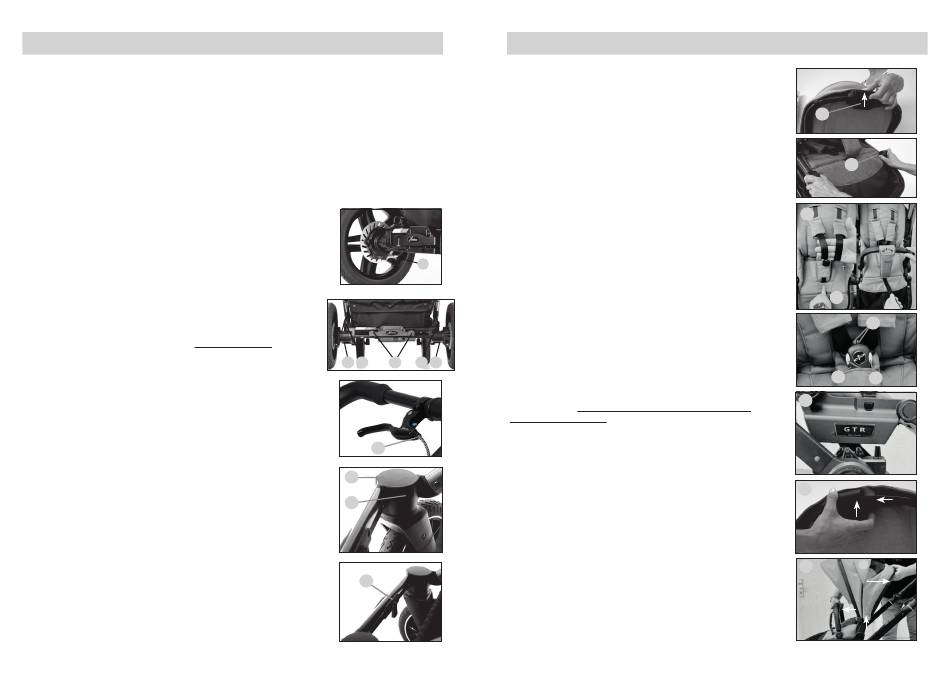

Hartan Performance GTR Bedienungsanleitung Seite 4

Bedienungsanleitung
WARNUNG!
Beim Öffnen und Zusammenlegen des Fahrgestelles und
beim Verstellen der Rückenlehne können Klemmstellen entstehen, die bei
Unachtsamkeit zu Verletzungen führen können. Achten Sie auf einen sicheren
Abstand zu Ihrem Kind.
Wagen aufstellen
Durch Drücken der Arretierknöpfe 4 Schieberoberteil waagerecht
stellen,Schieber 1 hochziehen, bis Schieberverriegelung 2 einrastet.
WARNUNG! Vergewissern Sie sich vor Gebrauch, dass alle
Verriegelungen geschlossen sind.
Wagen zusammenlegen
Sportwageneinsatz abnehmen!
Sicherheitsdrehverschluss 3 nach innen drehen bis Schieber 1 ausrastet,
dann nachunten drücken und Wagen zusammenlegen. Durch Drücken der
Arretierknöpfe 4 Schieberoberteil nach innen klappen.
Schiebergriff höhenverstellbar
Arretierknöpfe der Schieberabknickung 4 beidseitig drücken und
Schieberoberteil 1 in die gewünschte Position bringen.
Feststellbremse
Durch Druck auf die rote Bremstaste 8, Bremse einrasten. Beim Abstellen
bitte Schiebeprobe vornehmen. Durch Druck auf die grüne Bremstaste
8, Bremse lösen.
WARNUNG!
Achten Sie darauf, dass vor dem Hin ein setzen
und Her aus nehmen des Kin des die Bremse immer geschlossen ist.
Handbremse justieren
Durch Drehen des Verstell rin ges 10 können Sie die Hand bremse nach justieren.
Ein unter schied liches Brem sen der beiden Hin ter räder regulieren Sie an den
Einstell schrauben 10a.
Einstellbare Schwingfederung
Durch das Drehen des Verstell griffes 9 können Sie eine weiche
oder sport liche Federung einstellen.
Abnehmen der Hinterräder
Öffnen Sie die Feststellbremse 8. Betätigen Sie den Druckknopf 5 und ziehen
Sie das Rad ab. Stecken Sie das Rad bis zum Anschlag auf die Achse.
Bitte achten Sie darauf, dass alle Räder richtig eingerastet sind.
Abnehmen der Schwenkräder
Zum Abnehmen drücken Sie den Druckknopf 7a an der Innenseite der
Schwenkradhalter 7 und ziehen das Rad aus der Halterung. Zum Befestigen
stecken Sie das Rad mit dem Befestigungsbolzen in die Halte rung und drücken
bis er hörbar eingerastet ist. Die Buchsen dürfen nicht gefettet und geölt wer-
den.
Feststellbare Schwenkräder
Zum Feststellen der Schwenkräder klappen Sie den Bedienhebel 6 nach unten,
die Räder arretieren sich automatisch auf beiden Seiten sobald sie in
Fahrt richtung stehen. Zum Lösen klappen Sie den Bedienhebel 6 in die
waagerechte Stellung. Auf sehr unebenen Flächen und bei sehr schneller
Gangart empfehlen wir die Räder festzustellen um ein blockieren zu vermeiden.
6
Verstellen der Rückenlehne
Durch Anheben des Verstellgriffes 13 auf der Rückseite, lässt sich die
Rückenlehne feinstufig von der Sitz- bis in die Liegeposition bringen.
WARNUNG! Achten Sie beim Verstellen darauf, dass Ihr Kind nicht
zwischen die beweglichenTeile gerät und die Rückenlehne wieder richtig
eingerastet ist.
Verstellen der Fußstütze
Durch gleichzeitiges Betätigen der beiden Sicherheitsknöpfe 15 lässt
sich die Fußstütze absenken. Beim An heben erfolgt die Einstellung der
Posi tio nen automatisch.
Sicherheitsgurt
Sichern Sie Ihr Kind mit dem 5-Punkt-Gurtsystem 14. Zum Einstellen,
bzw. Lösen der Gurte drücken Sie den Einsteller 14a und ziehen
die Schultergurte locker. Legen Sie nun die Gurte an und ziehen am
Gurtband im Fußbereich. Die Schulter- und Beckengurte passen sich
automatisch der Kontur Ihres Kindes an.
Öffnen des Gurtes: Drücken Sie die beiden Taster B zusammen und
10a
entfernen den Magnetschließer A. Die untere Fixierung C kann dann
leicht entfernt werden.
Schließen des Gurtes: Die beiden Fixierungen C zusammenführen
und den Magnetschließer A aufsetzen, der Verschluss schließt auto-
matisch.
Automatische Oberteilverriegelung
Setzen Sie die Sitzeinheit so auf das Fahrgestell, dass die beiden
Befestigungsoberteile auf die dafür vorgesehenen Rastbolzen aufsitzen.
10a 9 8 9 10a
Die Verriegelungen 17 schließen beidseitig automatisch, wenn Sie die
Sitzeinheit andrücken.
WARNUNG!
zuverlässig be festigt ist!
Zum Öffnen der Verriegelung drücken Sie den Sicherungsknopf an der
rechten Seite der Entriegelungstaste 19 am Rücken der Sitzeinheit und
10
drücken dann die Entriegelungstaste vollständig bis zum Anschlag.
Mit der zweiten Hand fassen Sie den Schutzbügel und können die
Sitzeinheit abnehmen.
7
Verdeck und Schutzbügel
7a
Nach Drücken des Bajonettverschlusses 12 lässt sich das Verdeck oder
der Schutz bügel her aus ziehen. Achten Sie beim Einstecken darauf, dass
der Schutz bügel richtig eingerastet ist und keine Stoffteile eingeklemmt
sind. Durch Drücken der Ver stell knöpfe 11 können Sie den Schutzbügel
schwenken.
WARNUNG!
Tra gen des Sport wagens ge eignet.
6
Klimazone 21 im Verdeck
Zur Vermeidung eines Hitzestaus können Sie die Verdeckklappe öffnen.
Dazu ziehen Sie die Verdeckklappe nach oben. Als zusätzlichen
Schutz können Sie die Sonnenblende 18 herausklappen.
WARNUNG!
Prüfen Sie vor Ge brauch, ob die Sitzeinheit
Der Verdeck bügel des Sport wagens ist nicht zum
Bedienungsanleitung
13
15
14
14a
C
A
B
17
19
19 21
7
