Planungshinweise

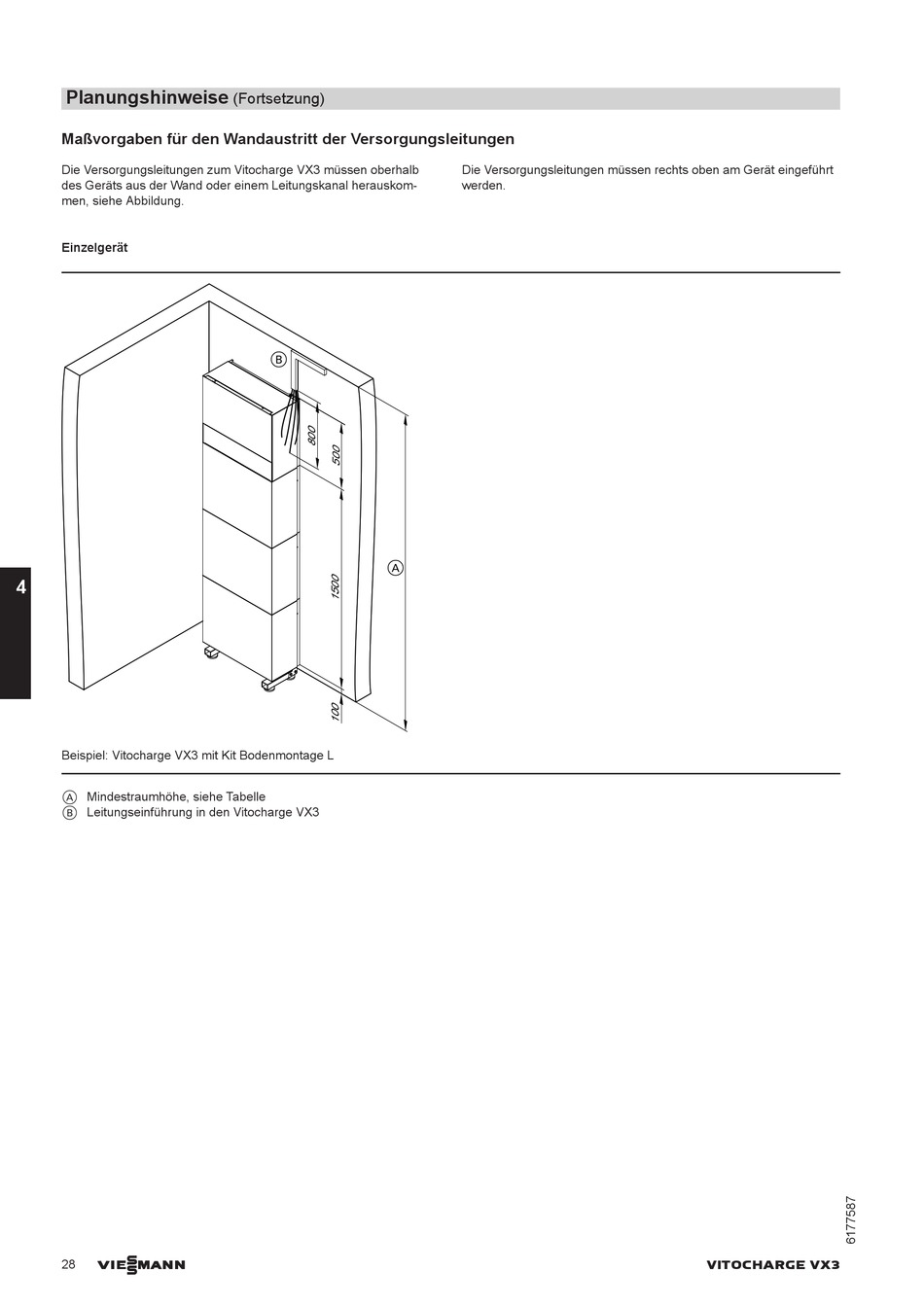

Maßvorgaben für den Wandaustritt der Versorgungsleitungen
Die Versorgungsleitungen zum Vitocharge VX3 müssen oberhalb
des Geräts aus der Wand oder einem Leitungskanal herauskom-
men, siehe Abbildung.
Einzelgerät
4
Beispiel: Vitocharge VX3 mit Kit Bodenmontage L
A Mindestraumhöhe, siehe Tabelle
B Leitungseinführung in den Vitocharge VX3
VIESMANN
28
(Fortsetzung)
B
A
Die Versorgungsleitungen müssen rechts oben am Gerät eingeführt
werden.
