Planungsanleitung
VITOCHARGE

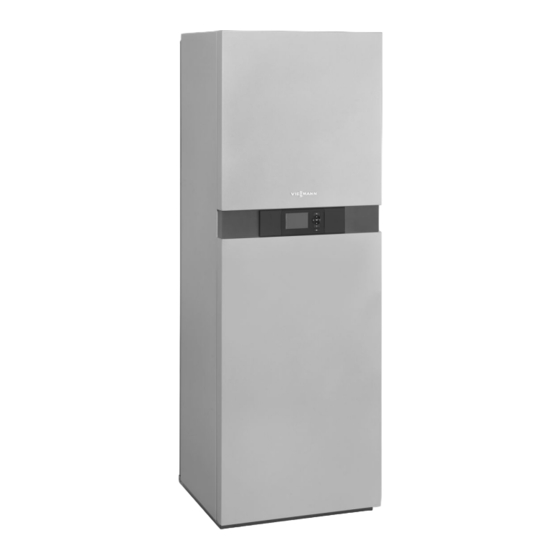

Wechselrichter:
Leistung kontinuierlich: 3,3 kW
■
Leistung 30 min/5 min/3 s: 4,4 kW/4,6 kW/5,5 kW
■
AC-Spannung/Frequenz: 230 V/50 Hz
■
Batteriemodul, Typ 4.8A:
Nennkapazität: 3,87 kWh/7,75 kWh/11,62 kWh/15,5 kWh
■
nutzbar
Zyklenfestigkeit: 5000 @ 1C
■
Maximaler Entladestrom: 94 A
■
Systemwirkungsgrad: bis 90 %
5776310 DE
5/2018
Typ S230 4.4B
Modulares 1-phasiges Stromspeichersystem auf Li-Ionen-Basis
Für Netzparallel- und Netzersatzbetrieb
VITOCHARGE
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Viessmann VITOCHARGE S230 4.4B
Inhaltszusammenfassung für Viessmann VITOCHARGE S230 4.4B
- Seite 1 VIESMANN VITOCHARGE Modulares 1-phasiges Stromspeichersystem auf Li-Ionen-Basis Für Netzparallel- und Netzersatzbetrieb Planungsanleitung VITOCHARGE Typ S230 4.4B Wechselrichter: Leistung kontinuierlich: 3,3 kW ■ Leistung 30 min/5 min/3 s: 4,4 kW/4,6 kW/5,5 kW ■ AC-Spannung/Frequenz: 230 V/50 Hz ■ Batteriemodul, Typ 4.8A: Nennkapazität: 3,87 kWh/7,75 kWh/11,62 kWh/15,5 kWh ■...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Produktinformation 1.1 Produktbeschreibung ....................■ Das Vitocharge Stromspeichersystem - ein Systemprodukt der Viessmann Werke ■ Das modulare Stromspeichersystem ..............Vitocharge 2.1 Produktbeschreibung ....................■ Systemübersicht ..................... 2.2 Technische Daten Vitocharge ..................■ Netzparallelbetrieb ....................■ Netzparallel- und Netzersatzbetrieb ................ 10 2.3 Technische Daten Batteriemodul, Typ 4.8A .............. - Seite 3 Inhaltsverzeichnis (Fortsetzung) ■ Anschlussplan ......................Anlagenbeispiele mit Vitocal und 10.1 Netzparallelbetrieb ...................... Vitovolt ■ Blockschaltplan ....................... ■ Anschlussplan ......................10.2 Netzparallelbetrieb mit Netzersatzbetrieb ..............■ Blockschaltplan ....................... ■ Anschlussplan ......................Anhang 11.1 Förderungen, Anträge und Konformitätserklärungen ..........43 11.2 Vorschriften/Richtlinien ....................Stichwortverzeichnis ............................
-
Seite 4: Produktinformation
Produktinformation 1.1 Produktbeschreibung Das Vitocharge Stromspeichersystem - ein Systemprodukt der Viessmann Werke Vitocharge wurde für die Anforderungen an das Viessmann Strom- Weitere dazu passende Photovoltaik- und Mikro-KWK-Seminare Wärme-Systemangebot (Vitovolt, Vitocal, Vitovalor) mit einheitlichem sowie Schulungstermine und Buchungsmöglichkeiten siehe Produktdesign zur Anwendung in Wohngebäuden entwickelt. - Seite 5 Produktinformation (Fortsetzung) Effizienzsystem aus Wärmepumpe, Photovoltaikanlage und Stromspeicher Vitovolt 5 kWp Netzbezug 1250 kWh 1750 kWh 1164 kWh 2000 kWh Netzeinspeisung Energieversorger 1250 kWh Vitocal 200-S Vitocharge 4 kWth 5 kWh Gesamtmenge selbsterzeugter Strom 5000 kWh Gesamtmenge verbrauchter Strom (Heizung/ Warmwasser/ Haushalt) 4164 kWh Am Tag Strom erzeugen.
- Seite 6 Produktinformation (Fortsetzung) Strom aus Sonne und Heizung: Max. Unabhängigkeit durch Photovoltaikanlage, Mikro-KWK und Stromspeicher Vitovolt 3,5 kWp 2325 kWh Netzbezug 1152 kWh 4524 kWh 229 kWh 1018 kWh Netzeinspeisung Energieversorger 1152 kWh Vitovalor Vitocharge 0,75 kWel 5 kWh Gesamtmenge selbsterzeugter Strom 6849 kWh Gesamtmenge verbrauchter Strom (Heizung/ Warmwasser/ Haushalt)
-
Seite 7: Vitocharge
Vitocharge 2.1 Produktbeschreibung A Wechselrichter B Regelung C Batteriemodul 4 D Batteriemodul 3 E Batteriemodul 2 F Batteriemodul 1 Vorteile auf einen Blick Bestellbares Zubehör ■ 1 Stromsensor: Vitocharge, Typ S230 4.4B mit Batteriemodul, Typ 4.8A – Zur Messung der Netzeinspeisung und des Netzbezugs ■... -
Seite 8: Systemübersicht
Vitocharge (Fortsetzung) Systemübersicht Mögliche Anlagenkombinationen: Vitocharge mit Stromerzeugern und Stromverbrauchern Betriebsart Netzparallelbe- Netzparallelbe- trieb trieb mit Netzer- satzbetrieb Erforderliches Zubehör Umschalteinrichtung, 1-phasig — Stromerzeuger und Stromverbraucher Photovoltaikanlage Vitovolt 200/300 – Vitovolt 1-phasig – Vitovolt 3-phasig — Mikro-KWK Vitovalor PT2 Mikro-KWK Vitovalor PT2 und Photovoltaikanlagen Vitovolt 200/300 –... -
Seite 9: Technische Daten Vitocharge
Vitocharge (Fortsetzung) 2.2 Technische Daten Vitocharge Netzparallelbetrieb Betrieb am öffentlichen Stromnetz Bemessungsspannung Spannungsbereich 172,5 bis 264,5 Bemessungsnetzfrequenz Frequenzbereich 40 bis 70 Bemessungsein- und Ausgangsstrom 14,5 Bemessungsein- und Ausgangsleistung cos φ +1 bis –1 Gleichstromeingang Bemessungseingangsspannung V– Spannungsbereich V– 41 bis 63 Bemessungsladestrom A–... -
Seite 10: Netzparallel- Und Netzersatzbetrieb
Vitocharge (Fortsetzung) Netzparallel- und Netzersatzbetrieb Betrieb am öffentlichen Stromnetz Bemessungsspannung Spannungsbereich 172,5 bis 264,5 Bemessungsnetzfrequenz Frequenzbereich 40 bis 70 Bemessungsein- und Ausgangsstrom 14,5 Bemessungsein- und Ausgangsleistung cos φ +1 bis –1 Netzersatzbetrieb Bemessungsspannung Spannungsbereich 202 bis 253 Bemessungsfrequenz Frequenzbereich (einstellbar) 45 bis 65 Bemessungsstrom 14,5... - Seite 11 Vitocharge (Fortsetzung) Abmessungen VIESMANN VITOCHARGE...
-
Seite 12: Technische Daten Batteriemodul, Typ 4.8A
Vitocharge (Fortsetzung) 2.3 Technische Daten Batteriemodul, Typ 4.8A Technische Daten Batteriemodule befinden sich in ständiger Weiterentwicklung. Für die aktuellsten Technischen Daten siehe www.viessmann.com im Bereich „Marktpartner“ unter „Vitocharge“. Batterietechnologie Li-Ionen Zellchemie Bauform Prismatisch Zellkonfiguration 14 seriell Bemessungsspannung V– 52,5 Ladeschluss-Spannung V–... -
Seite 13: Batterie-Kennlinien
Vitocharge (Fortsetzung) Batterie-Kennlinien Das Diagramm zeigt die möglichen Lade- und Entladeströme und deren zeitliche Dauer in Abhängigkeit der Temperatur. Um einen sicheren Betrieb innerhalb der zulässigen Temperatur- grenzen (innerhalb des Batteriemoduls) zu gewährleisten, sind in jedem Batteriemodul 10 Temperatursensoren eingebaut. Die Rege- lung überwacht diese Sensoren mit dem Batteriemanagement. -
Seite 14: Vitocharge
Installationszubehör 3.1 Vitocharge Batteriemodul, Typ 4.8A Best.-Nr. 7690892 Technische Daten siehe ab Seite 12. Stromsensor ■ Stromsensor mit integriertem Energiemanager und Energie- ■ Nennstrom: 5 A monitoring (SHM 2.0): Best.-Nr. 7741366 ■ Max. Strom pro Phase: 63 A ■ Stromsensor (E-Meter 2.0): Best.-Nr. 7201864 Energiemanager Stromsensor ■... -
Seite 15: Produktinformation
Produktinformation 4.1 Aufstellung, Montage Aufstellbedingungen Anforderungen an den Aufstellraum: ■ Nicht in explosionsgefährdeten Bereichen (z. B. Mehlstaub, Säge- ■ Das Stromspeichersystem (Schutzart IP 20) min. 300 mm ober- staub) betreiben. halb der Rückstauebene (Hochwasserschutz) installieren. Nicht in ■ Nicht in Bereichen mit brennbaren Gasen oder leicht entflammba- hochwassergefährdeten Bereichen aufstellen. -
Seite 16: Elektrischer Anschluss
Produktinformation (Fortsetzung) 4.2 Elektrischer Anschluss ■ In einem 1-phasigen Ersatzstromnetz darf nur 1 Vitocharge instal- ■ Je nach Betriebsweise und eingesetzten Stromerzeugern sind liert werden. eine unterschiedliche Anzahl von Stromzählern erforderlich. Einzu- ■ Überspannungskategorie: setzende Typen und deren Platzbedarf mit dem Energieversor- Der Vitocharge kann an Netzen der Überspannungskategorie III gungsunternehmen abklären. -
Seite 17: Bestimmungsgemäße Verwendung
Geräten dürfen sich nicht in unmittelbarer Nähe des Vitocharge auf- hörigen Viessmann Batteriemodulen und Zubehörteilen betreiben. halten. Die Viessmann Batteriemodule dürfen ausschließlich im zugehöri- Im Fehlerfall kann es zum Ausgasen der Batteriemodule kommen. gen Vitocharge verwendet werden. Siehe Titelseite Montage- und Deshalb für ausreichende Belüftung des Aufstellraums sorgen. -
Seite 18: Kombination Stromspeicher (Vitocharge) Und Photovoltaik (Vitovolt)
Für die individuelle Planung und Simulation einer energetisch sinn- Bei einer PV-Anlage mit 5 kWp (5 x 950 kWh/kWp/a) und einer nutz- vollen Auslegung stellt Viessmann eine Auswahl von Viessmann baren Batteriekapazität von 5 kWh ergibt sich eine Eigenverbrauchs- Anlagenschemen in Polysun zur Verfügung. Polysun bietet auch die quote von ca. - Seite 19 Produktinformation (Fortsetzung) Stromver- Bedarf Strom- Leistung Photovoltaikanlage brauch Warm- ver- 2,5 kWp 3 kWp 4 kWp 5 kWp Haushalt wasser brauch Wärme- pumpe kWh/a kWh/a Max. Heizleistung 4 kW (Heizwärmebedarf ca. 7000 kWh/a) 3000 3300 34 7,5 10,0 3500 3500 28 7,5 10,0 4000...
- Seite 20 Für die individuelle Planung und Simulation einer energetisch sinn- Bei einer Photovoltaikanlage mit ca. 5 kWp (5 x 950 kWh/kWp/a) vollen Auslegung stellt Viessmann eine Auswahl von Viessmann und einer nutzbaren Batteriekapazität von 7,5 kWh ergibt sich eine Anlagenschemen in Polysun zur Verfügung. Polysun bietet auch die Eigenverbrauchsquote von ca.
-
Seite 21: Kombination Warmwasser-Wärmepumpe (Vitocal 161-A, 1,67 Kw), Stromspei- Cher (Vitocharge) Und Photovoltaik (Vitovolt)
Abschätzung des Eigenstromverbrauchs: 61 % von 4750 kWh/a = Für die individuelle Planung und Simulation einer energetisch sinn- ca. 2897,5 kWh/a vollen Auslegung stellt Viessmann eine Auswahl von Viessmann Die Netzeinspeisung beträgt ca. 1852,5 kWh/a. Anlagenschemen in Polysun zur Verfügung. Polysun bietet auch die Möglichkeit, eigene Anlagenschemen zu erstellen und eigene Last-... -
Seite 22: Individuelle Simulation Der Energieflüsse Mit Polysun
Individuelle Simulation der Energieflüsse mit Polysun Für die Planung und Simulation einer energetisch sinnvollen Ausle- Polysun bietet die Möglichkeit, eigene Schemen zu erstellen und gung stellt Viessmann auf Anfrage Schemen für die Software Poly- eigene Lastprofile zu verwenden. sun (Fa. Velasolaris, www.velasolaris.com) zur Verfügung. -
Seite 23: Abschätzung Des Energiebedarfs Bei Netzausfall
Durch die jeweiligen Förderbedingungen kann das aber von nungsnetz“ (Viessmann Herstellererklärung zur FNN-Konformität Vorteil sein. Wir empfehlen, die Randbedingungen in der Planungs- unter www.viessmann.com) und dienen zur Unterstützung bei der phase zu klären. Das gewünschte Zählerkonzept und der Anschluss Anlagenplanung. Das gewünschte Zählerkonzept ist in jedem Fall der weiteren Komponenten sind in jedem Fall mit dem Verteilnetzbe- mit dem Verteilnetzbetreiber abzustimmen. -
Seite 24: Anlagenbeispiele Mit Vitovolt
Anlagenbeispiele mit Vitovolt 5.1 Netzparallelbetrieb Netzparallelbetrieb Netzparallelbetrieb mit Netzersatzbetrieb Vitovolt 200/300 – Vitovolt 1-phasig – Vitovolt 3-phasig Blockschaltplan Hinweis Konform mit dem VDE-FNN-Hinweis siehe Kapitel „Allgemeine Hin- Mit dem Verteilnetzbetreiber abstimmen, auf welcher Phase der weise zu Blockschaltplänen und Anschlussplänen“. Stromspeicher und die stromerzeugenden Komponenten ange- schlossen werden sollen. -
Seite 25: Anschlussplan
Anlagenbeispiele mit Vitovolt (Fortsetzung) Anschlussplan A Hauptanschlusskasten F Datenleitung an „LAN1“, RJ 45, min. Cat 5 B Hauptanschlusszähler Z1 vom Energieversorgungsunterneh- G Vitocharge, Typ S230 H Leitungsschutzschalter: max. C 32 A C Stromsensor/Energiemanager K Fehlerstrom-Schutzeinrichtung: 40 A/0,03 A Typ A D Bei Photovoltaikanlagen ≥... -
Seite 26: Netzparallelbetrieb Mit Netzersatzbetrieb
Anlagenbeispiele mit Vitovolt (Fortsetzung) 5.2 Netzparallelbetrieb mit Netzersatzbetrieb Netzparallelbetrieb Netzparallelbetrieb mit Netzersatzbetrieb Vitovolt 200/300 – Vitovolt 1-phasig – Vitovolt 3-phasig Blockschaltplan Hinweis Konform mit dem VDE-FNN-Hinweis siehe Kapitel „Allgemeine Hin- Mit dem Verteilnetzbetreiber abstimmen, auf welcher Phase der weise zu Blockschaltplänen und Anschlussplänen“. Stromspeicher und die stromerzeugenden Komponenten ange- schlossen werden sollen. -
Seite 27: Anschlussplan
Anlagenbeispiele mit Vitovolt (Fortsetzung) Anschlussplan A Hauptanschlusskasten F Vitocharge, Typ S230 B Hauptanschlusszähler Z1 vom Energieversorgungsunterneh- G Bei Photovoltaikanlagen ≥ 10 kW ab EEG 2012-II(4): Stromzäh- ler Z2 erforderlich C Stromsensor/Energiemanager H Photovoltaik-Wechselrichter D Umschalteinrichtung Schutzeinrichtungen gemäß gültigen Vorschriften einbauen. E Datenleitung an „LAN1“, RJ 45, min. -
Seite 28: Anlagenbeispiele Mit Vitovalor
Anlagenbeispiele mit Vitovalor 6.1 Netzparallelbetrieb Netzparallelbetrieb Netzparallelbetrieb mit Netzersatzbetrieb Vitovalor PT2 Blockschaltplan Hinweis Konform mit dem VDE-FNN-Hinweis siehe Kapitel „Allgemeine Hin- Mit dem Verteilnetzbetreiber abstimmen, auf welcher Phase der weise zu Blockschaltplänen und Anschlussplänen“. Stromspeicher und die stromerzeugenden Komponenten ange- schlossen werden sollen. -
Seite 29: Anschlussplan
Anlagenbeispiele mit Vitovalor (Fortsetzung) Anschlussplan A Hauptanschlusskasten F Externer Stromzähler Vitovalor (Messwandler) B Hauptanschlusszähler Z1 vom Energieversorgungsunterneh- G Vitovalor PT2 mit integriertem Stromzähler Z2 Schutzeinrichtungen gemäß gültigen Vorschriften einbauen. C Stromsensor/Energiemanager H Leitungsschutzschalter: max. C 32 A D Datenleitung an „LAN1“, RJ 45, min. Cat 5 K Fehlerstrom-Schutzeinrichtung: 40 A/0,03 A Typ A E Vitocharge, Typ S230 L Hausverteilung mit Schutzeinrichtungen und Verbrauchern... -
Seite 30: Netzparallelbetrieb Mit Netzersatzbetrieb
Anlagenbeispiele mit Vitovalor (Fortsetzung) 6.2 Netzparallelbetrieb mit Netzersatzbetrieb Netzparallelbetrieb Netzparallelbetrieb mit Netzersatzbetrieb Vitovalor PT2 Blockschaltplan Hinweis Konform mit dem VDE-FNN-Hinweis siehe Kapitel „Allgemeine Hin- Mit dem Verteilnetzbetreiber abstimmen, auf welcher Phase der weise zu Blockschaltplänen und Anschlussplänen“. Stromspeicher und die stromerzeugenden Komponenten ange- schlossen werden sollen. -
Seite 31: Anschlussplan
Anlagenbeispiele mit Vitovalor (Fortsetzung) Anschlussplan A Hauptanschlusskasten E Datenleitung an „LAN1“, RJ 45, min. Cat 5 B Hauptanschlusszähler Z1 vom Energieversorgungsunterneh- F Vitocharge, Typ S230 G Externer Stromzähler Vitovalor (Messwandler) C Stromsensor/Energiemanager H Vitovalor PT2 mit integriertem Stromzähler Z2 D Umschalteinrichtung Schutzeinrichtungen gemäß... -
Seite 32: Anlagenbeispiele Mit Vitovalor Und Vitovolt
Anlagenbeispiele mit Vitovalor und Vitovolt 7.1 Netzparallelbetrieb Netzparallelbetrieb Netzparallelbetrieb mit Netzersatzbetrieb Vitovalor PT2 und Vitovolt 200/300 – Vitovolt 1-phasig – Vitovolt 3-phasig Blockschaltplan Hinweis Konform mit dem VDE-FNN-Hinweis siehe Kapitel „Allgemeine Hin- ■ Mit dem Verteilnetzbetreiber abstimmen, an welcher Phase der weise zu Blockschaltplänen und Anschlussplänen“. -
Seite 33: Anschlussplan
Anlagenbeispiele mit Vitovalor und Vitovolt (Fortsetzung) Anschlussplan A Hauptanschlusskasten G Vitocharge, Typ S230 B Hauptanschlusszähler Z1 vom Energieversorgungsunterneh- H Vitovalor PT2 mit integriertem Stromzähler Z3 Schutzeinrichtungen gemäß gültigen Vorschriften einbauen. C Stromsensor/Energiemanager K Externer Stromzähler Vitovalor (Messwandler) D Bei Photovoltaikanlagen ≥ 10 kW ab EEG 2012-II(4): Stromzäh- L Stromzähler Z4: Einspeisevergütung Vitovalor ler Z2 erforderlich M Leitungsschutzschalter: max. -
Seite 34: Netzparallelbetrieb Mit Netzersatzbetrieb
Anlagenbeispiele mit Vitovalor und Vitovolt (Fortsetzung) 7.2 Netzparallelbetrieb mit Netzersatzbetrieb Netzparallelbetrieb Netzparallelbetrieb mit Netzersatzbetrieb Vitovalor PT2 und Vitovolt 200/300 – Vitovolt 1-phasig – Vitovolt 3-phasig Blockschaltplan Hinweis Konform mit dem VDE-FNN-Hinweis siehe Kapitel „Allgemeine Hin- ■ Mit dem Verteilnetzbetreiber abstimmen, an welcher Phase der weise zu Blockschaltplänen und Anschlussplänen“. -
Seite 35: Anschlussplan
Anlagenbeispiele mit Vitovalor und Vitovolt (Fortsetzung) Anschlussplan A Hauptanschlusskasten G Stromzähler Z4: Einspeisevergütung Vitovalor B Hauptanschlusszähler Z1 vom Energieversorgungsunterneh- H Externer Stromzähler Vitovalor (Messwandler) K Datenleitung an „LAN1“, RJ 45, min. Cat 5 C Stromsensor/Energiemanager L Vitocharge, Typ S230 D Umschalteinrichtung M Vitovalor PT2 mit integrierten Stromzähler Z3 E Bei Photovoltaikanlagen ≥... -
Seite 36: Anlagenbeispiele Mit Vitobloc
Anlagenbeispiele mit Vitobloc 8.1 Netzparallelbetrieb Netzparallelbetrieb Netzparallelbetrieb mit Netzersatzbetrieb Vitobloc 200 Blockschaltplan Hinweis Konform mit dem VDE-FNN-Hinweis siehe Kapitel „Allgemeine Hin- Mit dem Verteilnetzbetreiber abstimmen, auf welcher Phase der weise zu Blockschaltplänen und Anschlussplänen“. Stromspeicher und die stromerzeugenden Komponenten ange- schlossen werden sollen. -
Seite 37: Anschlussplan
Anlagenbeispiele mit Vitobloc (Fortsetzung) Anschlussplan A Hauptanschlusskasten E Vitocharge, Typ S230 B Hauptanschlusszähler Z1 vom Energieversorgungsunterneh- F Vitobloc 200 mit integriertem Stromzähler Z2 Schutzeinrichtungen gemäß gültigen Vorschriften einbauen. C Stromsensor/Energiemanager G Leitungsschutzschalter: max. C 32 A D Datenleitung an „LAN1“, RJ 45, min. Cat 5 H Fehlerstrom-Schutzeinrichtung: 40 A/0,03 A Typ A K Hausverteilung mit Schutzeinrichtungen und Verbrauchern VIESMANN... -
Seite 38: Anlagenbeispiele Mit Vitobloc Und Vitovolt
Anlagenbeispiele mit Vitobloc und Vitovolt 9.1 Netzparallelbetrieb Netzparallelbetrieb Netzparallelbetrieb mit Netzersatzbetrieb Vitobloc 200 und Vitovolt 200/300 – Vitovolt 1-phasig – Vitovolt 3-phasig Blockschaltplan Hinweis Konform mit dem VDE-FNN-Hinweis siehe Kapitel „Allgemeine Hin- ■ Mit dem Verteilnetzbetreiber abstimmen, an welcher Phase der weise zu Blockschaltplänen und Anschlussplänen“. -
Seite 39: Anschlussplan
Anlagenbeispiele mit Vitobloc und Vitovolt (Fortsetzung) Anschlussplan A Hauptanschlusskasten F Datenleitung an „LAN1“, RJ 45, min. Cat 5 B Hauptanschlusszähler Z1 vom Energieversorgungsunterneh- G Vitocharge, Typ S230 H Vitobloc 200 mit integriertem Stromzähler Z3 C Stromsensor/Energiemanager Schutzeinrichtungen gemäß gültigen Vorschriften einbauen. D Bei Photovoltaikanlagen ≥... -
Seite 40: Anlagenbeispiele Mit Vitocal Und
Anlagenbeispiele mit Vitocal und Vitovolt 10.1 Netzparallelbetrieb Netzparallelbetrieb Netzparallelbetrieb mit Netzersatzbetrieb Vitocal mit 1-phasigem Verdichter 230 V und Vitovolt 200/300 – Vitovolt 1-phasig – Vitovolt 3-phasig Vitocal 1xx/2xx/3xx mit 3-phasigem Verdichter 400 V und Vitovolt 200/300 – Vitovolt 1-phasig – Vitovolt 3-phasig Blockschaltplan Hinweis Konform mit dem VDE-FNN-Hinweis siehe Kapitel „Allgemeine Hin-... -
Seite 41: Anschlussplan
Anlagenbeispiele mit Vitocal und Vitovolt (Fortsetzung) Anschlussplan A Hauptanschlusskasten G Datenleitung an „LAN1“, RJ 45, min. Cat 5 B Hauptanschlusszähler Z1 vom Energieversorgungsunterneh- H Vitocal Schutzeinrichtungen gemäß gültigen Vorschriften einbauen. C Stromsensor/Energiemanager K Vitocharge, Typ S230 D Stromzähler Z2: Hochtarifverbrauch L Leitungsschutzschalter: max. -
Seite 42: Netzparallelbetrieb Mit Netzersatzbetrieb
Anlagenbeispiele mit Vitocal und Vitovolt (Fortsetzung) 10.2 Netzparallelbetrieb mit Netzersatzbetrieb Netzparallelbetrieb Netzparallelbetrieb mit Netzersatzbetrieb Vitocal mit 1-phasigem Verdichter 230 V und Vitovolt 200/300 – Vitovolt 1-phasig – Vitovolt 3-phasig — Vitocal 1xx/2xx/3xx mit 3-phasigem Verdichter 400 V und Vitovolt 200/300 –... -
Seite 43: Anschlussplan
Den Schirm an einen freien Anschluss „PE“ der Umschaltein- richtung anschließen. Anhang 11.1 Förderungen, Anträge und Konformitätserklärungen Alle Informationen zu Förderungen siehe www.viessmann.com Weitere Hinweise und Formulare für die Inbetriebnahme (z. B. unter „Vitocharge“ > „Fördermittelabfrage“. Anträge und Konformitätsnachweise) siehe www.viessmann.de unter „Marktpartner“... -
Seite 44: Vorschriften/Richtlinien
Anhang (Fortsetzung) 11.2 Vorschriften/Richtlinien Wir, die Viessmann Werke GmbH & Co. KG zeigen an, dass das Stromspeichersystem Vitocharge nach den derzeitig geltenden Richtlinien/Verordnungen, Normen und technischen Regeln geprüft und zugelassen ist. VIESMANN VITOCHARGE... -
Seite 45: Stichwortverzeichnis
Stichwortverzeichnis 3-phasige Photovoltaikanlagen............23 Platzbedarf..................15 Produktbeschreibung................. 7 Abmessungen.................. 11 Abstände..................15 Regelung....................6 Abstandmaße...................15 Richtlinien..................44 Anlagenbeispiel................5, 6 Router....................16 Anlagenbeispiele..............24, 28, 32 Anschlussplan – Allgemeine Hinweise..............23 Sicherheitskonzept................6 – Vitobloc..................37 Speichergröße..................6 – Vitobloc und Vitovolt..............39 Stromsensor..................14 – Vitocal und Vitovolt..............41, 43 Stromspeichersystem.................4 –... - Seite 46 VIESMANN VITOCHARGE...
