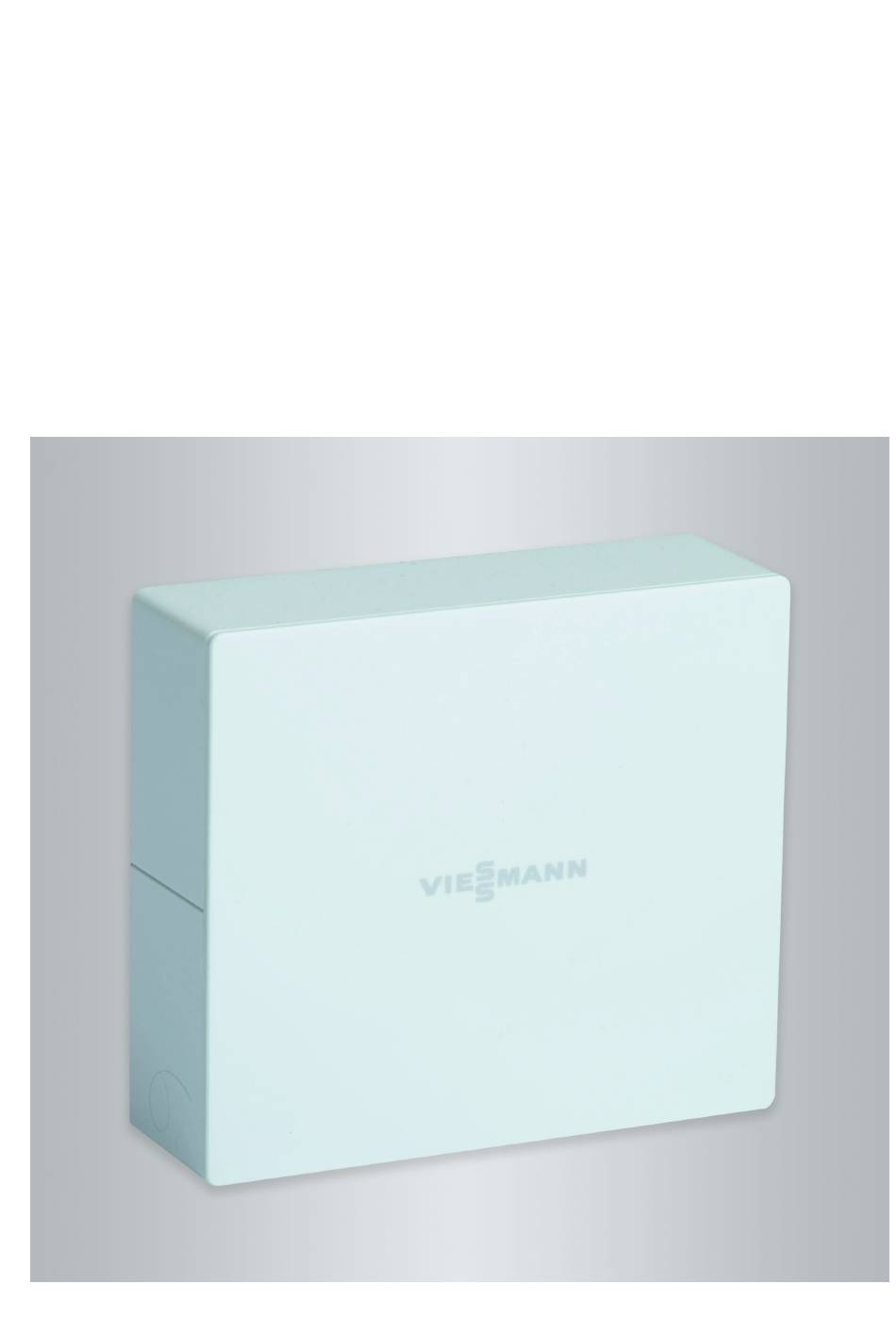

Bedienungsanleitung
für den Anlagenbetreiber
System für Energiemanagement für Anlagen mit:
■
Photovoltaikanlage
■
Stromspeicher
■
Mikro-KWK-Anlage
Wärmepumpe
■
Ladesäulen
■
■
Elektrische Infrarotheizungen

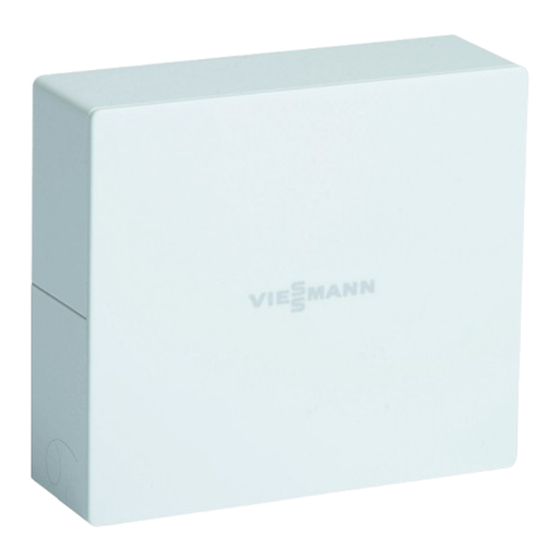

Viessmann GridBox 2.0
5593885 DE
12/2020
VIESMANN
Bitte aufbewahren!
Werbung
Verwandte Anleitungen für Viessmann ZK05666
Inhaltszusammenfassung für Viessmann ZK05666
- Seite 1 VIESMANN Bedienungsanleitung für den Anlagenbetreiber System für Energiemanagement für Anlagen mit: ■ Photovoltaikanlage ■ Stromspeicher ■ Mikro-KWK-Anlage Wärmepumpe ■ Ladesäulen ■ ■ Elektrische Infrarotheizungen Viessmann GridBox 2.0 Bitte aufbewahren! 5593885 DE 12/2020...
- Seite 2 Sicherheitshinweise Für Ihre Sicherheit Bitte befolgen Sie diese Sicher- heitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Perso- Angaben mit dem Wort Hinweis enthal- nenschäden. ten Zusatzinformationen. Achtung Dieses Zeichen warnt vor Sach- und Umweltschäden.
- Seite 3 Sicherheitshinweise Für Ihre Sicherheit (Fortsetzung) Arbeiten am Gerät Zusatzkomponenten, Ersatz- und Ver- schleißteile Einstellungen und Arbeiten am Gerät ■ nur nach den Vorgaben in dieser Achtung Bedienungsanleitung vornehmen. Komponenten, die nicht mit der Weitere Arbeiten am Gerät dürfen nur Anlage geprüft wurden, können von autorisierten Fachkräften durchge- Schäden an der Anlage hervorrufen führt werden.
- Seite 4 Zuerst informieren Symbole ....................Bestimmungsgemäße Verwendung ............Produktinformation ................. Systemvoraussetzungen ............... IP-Netzwerk ..................■ Kommunikation mit Viessmann Systemen ......... ■ Inbetriebnahme Vitocharge VX3 und Vitoconnect konfigurieren ........Weitere Wechselrichter (nicht Vitocharge VX3) konfigurieren ....SMA-Wechselrichter über LAN einstellen ........... ■...
- Seite 5 Schaden vorsätzlich oder grob fahrlässig bare andere Folgeschäden, die aus der Benutzung der herbeigeführt wurde oder wenn eine zwingende Haf- Viessmann GridBox, des Viessmann Servers oder der tung nach dem Produkthaftungsgesetz besteht. Software entstehen sowie für Schäden aus unsachge- Es gelten die Allgemeinen Verkaufsbedingungen von mäßer Verwendung.
- Seite 6 VDMA, EMV, ATEX und VdS-Richtlinien zu oberflächen und Kommunikations-Schnittstellen zu erfüllen. Dabei sind die zugehörigen Montage-, Ser- verwenden. Für die Viessmann GridBox müssen die in vice- und Bedienungsanleitungen zu berücksichtigen. den Produktunterlagen festgelegten Systemvorausset- zungen (siehe www.mygridbox.viessmann.com im Die Viessmann GridBox darf nur mit den unterstützten...
- Seite 7 Benutzerkonto Internetanschluss mit „Flatrate“ (zeit- und datenvolu- ■ menunabhängiger Pauschaltarif) mit hoher Verfüg- Für die Nutzung der GridBox ist ein Benutzerkonto auf barkeit, d. h. die Viessmann GridBox ist dauerhaft www.mygridbox.viessmann.com erforderlich. mit dem Viessmann Server verbunden. Bediengeräte Einstellungen Internet-Router Dynamische IP-Adressierung (DHCP, Auslieferungs- Laptop, PC oder mobiles Endgerät mit folgenden Web-...
- Seite 8 Kommunikation mit der Vitocal Wärmepumpe wird OPTO2 zusätzlich die Vitoconnect, Typ OPTO2 benötigt. Die GridBox muss vor der Inbetriebnahme des jeweili- Nach der Inbetriebnahme der Viessmann Geräte kön- gen Viessmann Geräts eingeschaltet und mit dem nen Sie die Inbetriebnahme der GridBox fortsetzen. Netzwerk verbunden werden.
- Seite 9 Warnung Probleme mit dem Zwischenspeicher (schlechte Verbindung oder Hintergrundpro- zesse) Grün pulsierend Information Scanning, Update oder Wartung wird durch- geführt. Verbinden Sie Ihren Internet-Router über eine bausei- tige LAN-Verbindungsleitung (min. Cat5e) mit dem Anschluss RJ 45 an der Viessmann GridBox.
- Seite 10 Benutzeroberfläche bedienen Registrierung und Erstinbetriebnahme Über die Benutzeroberfläche können Sie den aktuellen 3. Geben Sie den Start-Code der Viessmann GridBox Anlagenstatus Ihrer Anlage einsehen. ein. Der Start-Code befindet sich auf dem Typenschild 1. Öffnen Sie auf Ihrem mobilen Endgerät oder Ihrem...
- Seite 11 Benutzeroberfläche bedienen „Dashboard“ (Fortsetzung) Zeigt die CO -Einsparungen durch das Energie- system für den aktuellen Tag und seit der Installa- tion des Energiesystems. Übersicht der Energiebilanz der letzten 7 Tage „Tagestrend“ und „Wochenreport“: Siehe Seite 12. wird der Benutzer abgemeldet. Anschlie- ßend ist eine Neuanmeldung erforderlich.
- Seite 12 Benutzeroberfläche bedienen „Dashboard“ (Fortsetzung) „Tagestrend“ „Wochenreport“ Der „Tagestrend“ zeigt an, ob Sie im Vergleich zum Der „Wochenreport“ zeigt einen Überblick über die gleichen Tag der Vorwoche mehr oder weniger Energie erzeugte und verbrauchte elektrische Energie der verbraucht haben. aktuellen Woche. Abb.
- Seite 13 Benutzeroberfläche bedienen „Live View“ Abb. 5 Aktueller Wert für Energieerzeugung. Je nach Aktuelle „Batterieladung“ ■ Anlage: Oder „PV-Erzeugung“ Aktuelle „Batterieentladung“ ■ ■ ■ „Brennstoffzelle“ „Energiedaten heute“ zeigt folgende Informatio- ■ „BHKW“ nen zum aktuellen Tag: Aktueller Wert: ■ „Autarkie“ „Netzbezug“ oder „Netzeinspeisung“ „Erzeugte/verbrauchte Energie“...
- Seite 14 Benutzeroberfläche bedienen „Bilanz“ Abb. 6 Grafische Bilanzanzeige für den Verbrauch des in Verschiedene Angaben zu Energieerzeugung und gewählten Zeitraums Energieverbrauch für den unter gewähl- Wahl des angezeigten Zeitraums: ten Zeitraum ■ Aktueller Tag Aktuelle Woche Runde Grafik: Per Mouse-over-Funktion werden ■...
- Seite 15 Benutzeroberfläche bedienen „Energiemanagement“ (Fortsetzung) „Übersicht“ Abb. 7 Auswahl „Übersicht“ oder „Energiemanager“ Stromspeicher Manager: Solarstrom Manager: ■ Aktueller Ladezustand ■ Aktuelle Photovoltaik-Erzeugng ■ Stromspeicherkapazität ■ Aktuelle Photovoltaik-Überschussnutzung ■ Prognosebasiertes Laden des Stromspeichers ist aktiv/inaktiv E-Auto Manager: Typ des Elektro-Fahrzeugs ■ ■ Status, gibt an, ob gerade das Ladekabel eines Elektro-Fahrzeugs angeschlossen ist.
- Seite 16 Benutzeroberfläche bedienen „Energiemanagement“ (Fortsetzung) Optimierungen für den „Stromspeicher“ Für den Stromspeicher kann prognosebasiertes Laden aktiviert werden. Bei dieser Funktion wird eine Wetter- prognose zum Beladen des Stromspeichers berück- sichtigt, um Abregelungsverluste zu vermeiden. Abb. 8 Auswahl „Übersicht“ oder „Energiemanager“ Regel aktivieren/deaktivieren Optimierungsregeln, die zur Auswahl stehen.
- Seite 17 Optimierung der Warmwasserbereitung: Nutzung von überschüssigem Photovoltaik-Strom ■ zur Steuerung von bis zu 3 Elektro-Heizeinsätzen (je 3000 W) für die Warmwasserbereitung. ■ Sufenlose Modulation von 0 bis 9000 W ■ Vorgabe der Mindest-, Komfort- und Maximaltempe- ratur Weitere Informationen siehe www.mygridbox.viessmann.com...
- Seite 18 Benutzeroberfläche bedienen „Energiemanagement“ (Fortsetzung) Abb. 10 Auswahl „Übersicht“ oder „Energiemanager“ Regel aktivieren/deaktivieren Optimierungsregeln, die zur Auswahl stehen. Zurücksetzen auf die Standardwerte der Anwen- zur Priorisierung der Regeln. dung „Geräte“ Abb. 11 Kommunikationsübersicht des Energiesystems mit Statusanzeigen Informationen zu den verbauten Geräten im Ener- giesystem mit Statusanzeigen...
- Seite 19 Benutzeroberfläche bedienen „Geräte“ (Fortsetzung) Bedeutung der Statusanzeigen („Status“): Anzeige in der Grafik Anzeige in der Tabelle Bedeutung Komponenten sind erreichbar. oder Komponente gibt länger als 15 Minuten keine Rückmel- dung. Komponente gibt länger als 24 Stunden keine Rück- meldung. „Mein Konto“ Abb.
- Seite 20 Schalten Sie die Spannungsversorgung der GridBox ein. Antworten auf häufig gestellte Fragen Wie schließe ich die Gridbox an? Montageanleitung „Viessmann GridBox“ Wie nehme ich die Gridbox in Betrieb? 1. Installieren Sie die GridBox gemäß der Montage- 3. Geben Sie im Anmeldeprozess des Webportals anleitung.
- Seite 21 Antworten auf häufig gestellte Fragen (Fortsetzung) Bei Fragen zur GridBox wenden Sie sich an den Kun- denservice. Für Fragen zu weiteren Viessmann Pro- dukten wenden Sie sich an Ihren Fachbetrieb. Warum findet der Geräte-Scan im Anmeldeprozess keine Geräte? Sobald die GridBox vollständig angeschlossen ist und der Startcode eingegeben wurde, startet der Geräte-...
- Seite 22 Was ist zu tun? Antworten auf häufig gestellte Fragen (Fortsetzung) Ab wann greift die GridBox auf die Daten der Wechselrichter zu und löst einen Scan aus? Nachdem die Nutzungs- und Datenschutzbestimmun- gen bestätigt wurden und der Start-Code eingegeben wurde, beginnt das Auslesen der Daten aus den Wechselrichtern.
- Seite 23 Stichwortverzeichnis Stichwortverzeichnis Abhilfe................ 20 Komponenten Abmeldung..............19 – Einrichten..............8 Allgemeine Verkaufsbedingungen........5 Konto................19 Anlage – Einrichten..............8 Anmeldung..............10 Live View..............13 Bediengeräte..............7 Mein Konto..............19 Benutzer Montage – Abmelden............10, 19 – DSL-Router............... 8 Benutzerkonto.............. 7 – Internet-Router............8 Bestimmungsgemäße Verwendung......
- Seite 24 Ihr Ansprechpartner Für Rückfragen oder Wartungs- und Instandsetzungsarbeiten an Ihrer Anlage wenden Sie sich bitte an Ihren Fachbetrieb. Fachbetriebe in Ihrer Nähe finden Sie z. B. unter www.viessmann.de im Internet. Viessmann Ges.m.b.H. Viessmann Werke GmbH & Co. KG A-4641 Steinhaus bei Wels...
