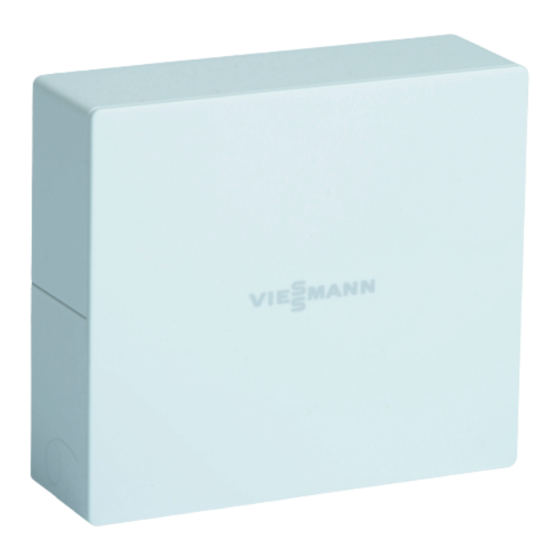

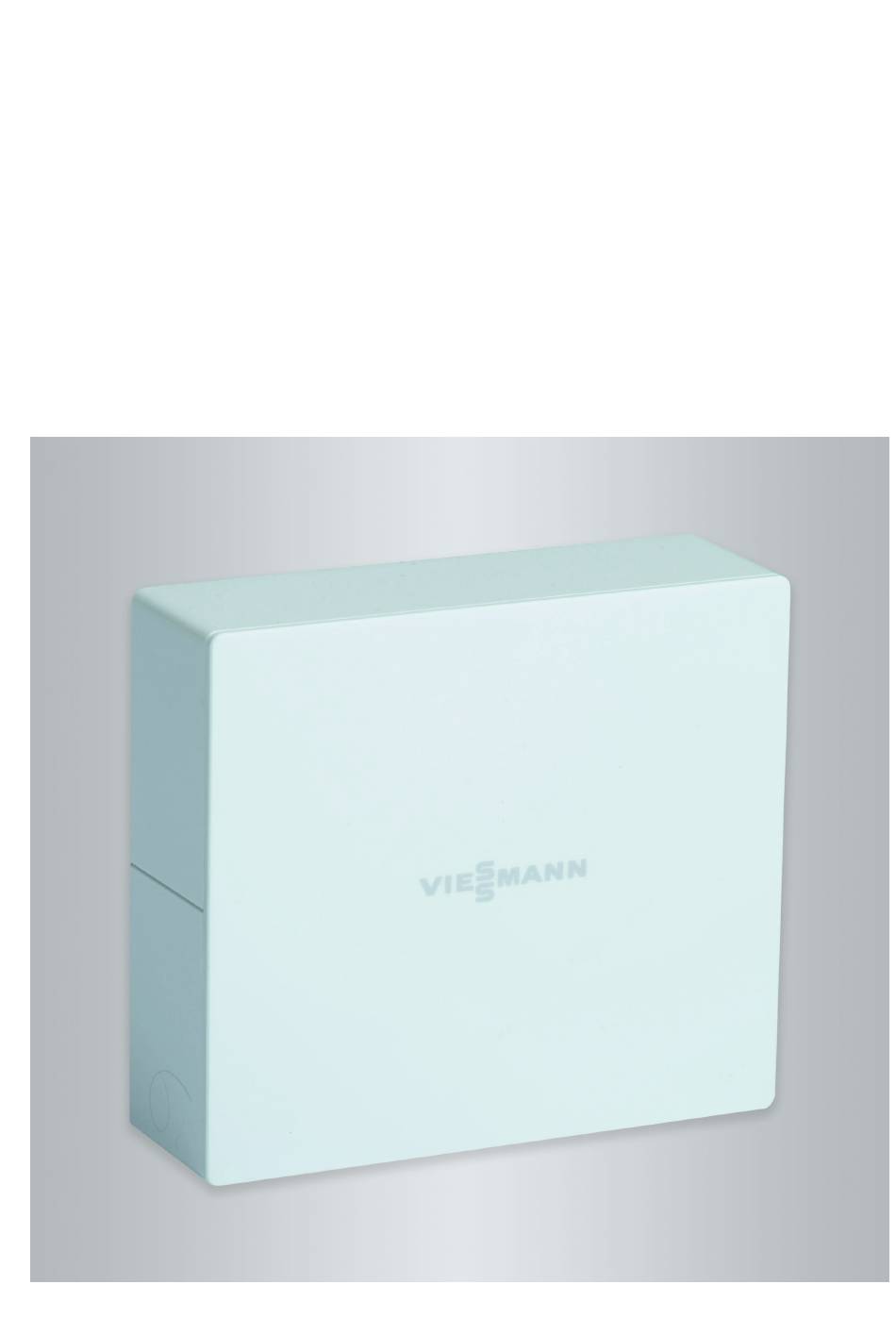

- Seite 1 VIESMANN Bedienungsanleitung für den Anlagenbetreiber System für Energy Monitoring für Photovoltaikanlage, Stromspeicher, Mikro-KWK- Anlage und Wärmepumpe Viessmann GridBox Bitte aufbewahren! 5837621 DE 9/2019...
- Seite 2 Sicherheitshinweise Für Ihre Sicherheit Bitte befolgen Sie diese Sicher- heitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Perso- Angaben mit dem Wort Hinweis enthal- nenschäden. ten Zusatzinformationen. Achtung Dieses Zeichen warnt vor Sach- und Umweltschäden.
- Seite 3 Sicherheitshinweise Für Ihre Sicherheit (Fortsetzung) Arbeiten am Gerät Zusatzkomponenten, Ersatz- und Ver- schleißteile Einstellungen und Arbeiten am Gerät ■ nur nach den Vorgaben in dieser Achtung Bedienungsanleitung vornehmen. Komponenten, die nicht mit der Weitere Arbeiten am Gerät dürfen nur Anlage geprüft wurden, können von autorisierten Fachkräften durchge- Schäden an der Anlage hervorrufen führt werden.
-
Seite 4: Inhaltsverzeichnis
Wechselrichter installiert habe? ..........18 Wie kann ich erkennen, ob meine Daten aktuell sind? ....... 18 ■ Ab wann greift die GridBox auf die Daten der Wechselrichter zu und ■ löst einen Scan aus? ................18 Auf dem Wechselrichter kann der Menüpunkt „Modbus TCP“ im ■... - Seite 5 Schaden vorsätzlich oder grob fahrlässig bare andere Folgeschäden, die aus der Benutzung der herbeigeführt wurde oder wenn eine zwingende Haf- Viessmann GridBox, des Viessmann Servers oder der tung nach dem Produkthaftungsgesetz besteht. Software entstehen sowie für Schäden aus unsachge- Es gelten die Allgemeinen Verkaufsbedingungen von mäßer Verwendung.
-
Seite 6: Bestimmungsgemäße Verwendung
VDMA, EMV, ATEX und VdS-Richtlinien zu oberflächen und Kommunikations-Schnittstellen zu erfüllen. Dabei sind die zugehörigen Montage-, Ser- verwenden. Für die Viessmann GridBox müssen die in vice- und Bedienungsanleitungen zu berücksichtigen. den Produktunterlagen festgelegten Systemvorausset- zungen (siehe mygridbox.viessmann.com im Die Viessmann GridBox darf nur mit den unterstützten... -
Seite 7: Zuerst Informieren
Einstellungen Internet-Router Benutzerkonto ■ Dynamische IP-Adressierung (DHCP, Auslieferungs- zustand) im Netzwerk (WLAN) Für die Nutzung der GridBox ist ein Benutzerkonto auf Routing- und Sicherheitsparameter im IP-Netzwerk mygridbox.viessmann.com erforderlich. ■ (LAN) festlegen: – Port 80 und Port 443 für direkte ausgehende Ver- Bediengeräte... -
Seite 8: Wechselrichter Konfigurieren
Inbetriebnahme Wechselrichter konfigurieren Um die Kommunikation zwischen den Wechselrichtern Für SMA-Wechselrichter ist die Konfiguration je und der Viessmann GridBox zu gewährleisten, muss nach Typ unterschiedlich (siehe folgende Kapitel): die Kommunikations-Schnittstelle (Modbus TCP) in SMA-Wechselrichter mit Webportal ■ dem jeweiligen Photovoltaik- & Stromspeicher-Wech- SMA-Wechselrichter ohne Webportal ■... -
Seite 9: Benutzeroberfläche Bedienen
Anlagenstatus Ihrer Anlage einsehen. ein. Der Start-Code befindet sich auf dem Typenschild 1. Öffnen Sie auf Ihrem mobilen Endgerät oder Ihrem der GridBox und liegt als Zettel im Karton der Grid- Laptop/PC im Web-Browser die Seite mygrid- Box. box.viessmann.com Die Benutzeroberfläche öffnet sich. Ein Inbetrieb- nahme-Assistent führt Sie durch die Inbetrieb-... -
Seite 10: Dashboard
„Verbrauchsempfehlungen“: Zurzeit noch ohne Funktion „Geräte“: Siehe Seite 15. ■ „Spartipps“: Öffnet eine Liste mit Links zu wei- terführenden Informationen zu Viessmann Hei- „Mein Konto“: Siehe Seite 16. zungsanlagen, z. B. Tipps zum Energiesparen. ■ „Viessmann News“: Enthält aktuelle Informatio-... - Seite 11 Benutzeroberfläche bedienen „Dashboard“ (Fortsetzung) „Wettervorhersage“ Abb. 2 Aktuelle Wetterlage am Standort der Anlage Auswahl, ob im Bereich das Wetter für „Heute“, „Morgen“ oder die folgenden 7 Tage angezeigt werden soll („Wochenvorschau“). Wettervorhersage für den in gewählten Zeit- raum...
- Seite 12 Benutzeroberfläche bedienen „Dashboard“ (Fortsetzung) „Tagestrend“ „Wochenreport“ Die Anzeige „Tagestrend“ zeigt an, ob Sie im Ver- Die Anzeige „Wochenreport“ zeigt einen Überblick gleich zum gleichen Tag der Vorwoche mehr oder über die erzeugte und verbrauchte elektrische Energie weniger Energie verbraucht haben. der aktuellen Woche.
-
Seite 13: Live View
Benutzeroberfläche bedienen „Live View“ Abb. 5 Aktueller Wert für Energieerzeugung. Je nach ■ Aktuelle „Batterieladung“ Anlage: Oder ■ „PV-Erzeugung“ ■ Aktuelle „Batterieentladung“ ■ „Brennstoffzelle“ „Energiedaten heute“ zeigt folgende Informatio- „BHKW“ nen zum aktuellen Tag: ■ Aktueller Wert: „Autarkie“ ■ ■ „Netzbezug“... -
Seite 14: Bilanz
Benutzeroberfläche bedienen „Bilanz“ Abb. 6 Grafische Bilanzanzeige des in gewählten Zeit- raums Wahl des angezeigten Zeitraums: ■ Aktueller Tag ■ Aktuelle Woche Aktueller Monat ■ Aktuelles Jahr ■ Wechsel vom aktuellen Zeitraum zu einem vergan- genen Zeitraum Schalter zum Umschalten zwischen Normal- ansicht und Expertenansicht. -
Seite 15: Geräte
Benutzeroberfläche bedienen „Geräte“ Abb. 7 Kommunikationsübersicht des Energiesystems mit Statusanzeigen Verschiedene Informationen zu den verbauten Geräten im Energiesystem mit Statusanzeigen Bedeutung der Statusanzeigen („Status“): Anzeige in der Grafik Anzeige in der Tabelle Bedeutung Systemkomponenten sind erreichbar. oder Komponente gibt länger als 15 Minuten keine Rückmel- dung. -
Seite 16: Mein Konto
Benutzeroberfläche bedienen „Mein Konto“ Abb. 8 Angemeldeter Kunde mit Zählerübersicht Angaben zum Kundenservice Systemdaten des Energiesystems ■ Nutzungsbedingungen „Bearbeiten“ wählen, um die Inhalte der Bereiche ■ Datenschutzerklärung A und B bearbeiten zu können. Benutzer abmelden Im Hauptmenü das Abmeldesymbol wählen. -
Seite 17: Einzelne Geräte Werden Nicht Angezeigt
GridBox und liegt als Zettel im Karton der Grid- Box. 2. Erstellen Sie unter www.mygridbox.viessmann.com ein Kundenkonto. Brauche ich eine aktive Internetverbindung, um die GridBox in Betrieb zu nehmen und zu nut- zen? Eine aktive Internetverbindung ist für beide Anwen- dungsfälle zwingend erforderlich. -
Seite 18: Warum Findet Der Geräte-Scan Im Anmeldeprozess Keine Geräte
15 Minunten unterbrochen wurde, wird das Symbol gelb. Ab wann greift die GridBox auf die Daten der Wechselrichter zu und löst einen Scan aus? Nachdem die Nutzungs- und Datenschutzbestimmun- gen bestätigt wurden und der Start-Code eingegeben wurde, beginnt das Auslesen der Daten aus den... -
Seite 19: Auf Dem Wechselrichter Kann Der Menüpunkt „Modbus Tcp" Im Register „Externe Kommunikation" Nicht Ausgewählt Werden
Was ist zu tun? Antworten auf häufig gestellte Fragen (Fortsetzung) Auf dem Wechselrichter kann der Menüpunkt „Modbus TCP“ im Register „Externe Kommunika- tion“ nicht ausgewählt werden. Prüfen Sie die Firmware des Wechselrichters. Installie- ren Sie die neueste Firmware, gegebenenfalls durch Ihren Fachbetrieb. - Seite 20 Konto................16 Ihr Ansprechpartner Für Rückfragen oder Wartungs- und Instandsetzungsarbeiten an Ihrer Anlage wenden Sie sich bitte an Ihren Fachbetrieb. Fachbetriebe in Ihrer Nähe finden Sie z. B. unter www.viessmann.de im Internet. Viessmann Ges.m.b.H. Viessmann Werke GmbH & Co. KG A-4641 Steinhaus bei Wels...
