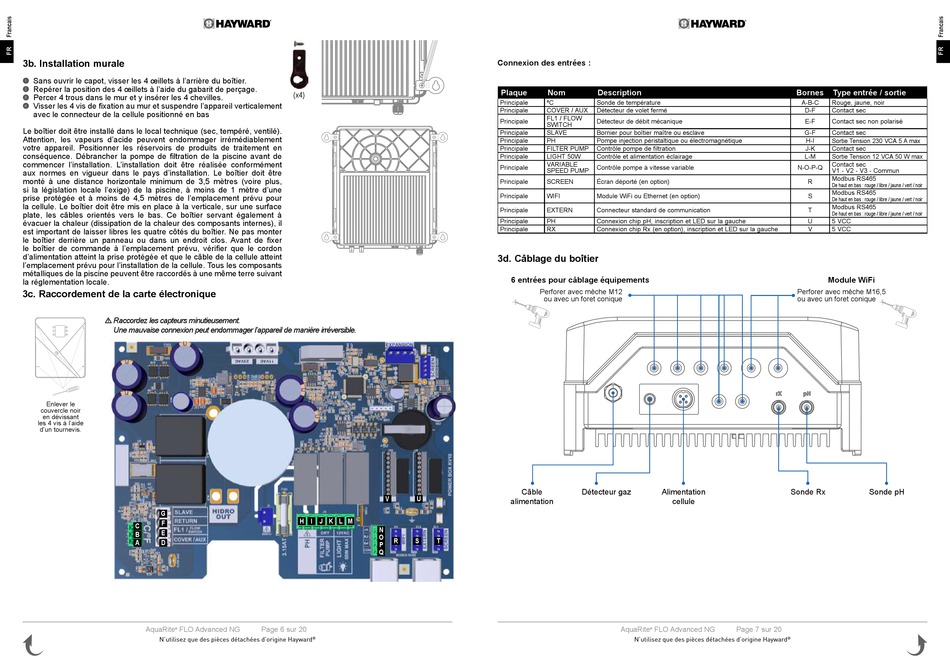

3b. Installation murale
Sans ouvrir le capot, visser les 4 œillets à l'arrière du boîtier.
1
Repérer la position des 4 œillets à l'aide du gabarit de perçage.
2
Percer 4 trous dans le mur et y insérer les 4 chevilles.
3
Visser les 4 vis de fixation au mur et suspendre l'appareil verticalement
4
avec le connecteur de la cellule positionné en bas
Le boîtier doit être installé dans le local technique (sec, tempéré, ventilé).
Attention, les vapeurs d'acide peuvent endommager irrémédiablement
votre appareil. Positionner les réservoirs de produits de traitement en
conséquence. Débrancher la pompe de filtration de la piscine avant de
commencer l'installation. L'installation doit être réalisée conformément
aux normes en vigueur dans le pays d'installation. Le boîtier doit être
monté à une distance horizontale minimum de 3,5 mètres (voire plus,
si la législation locale l'exige) de la piscine, à moins de 1 mètre d'une
prise protégée et à moins de 4,5 mètres de l'emplacement prévu pour
la cellule. Le boîtier doit être mis en place à la verticale, sur une surface
plate, les câbles orientés vers le bas. Ce boîtier servant également à
évacuer la chaleur (dissipation de la chaleur des composants internes), il
est important de laisser libres les quatre côtés du boîtier. Ne pas monter
le boîtier derrière un panneau ou dans un endroit clos. Avant de fixer
le boîtier de commande à l'emplacement prévu, vérifier que le cordon
d'alimentation atteint la prise protégée et que le câble de la cellule atteint
l'emplacement prévu pour l'installation de la cellule. Tous les composants
métalliques de la piscine peuvent être raccordés à une même terre suivant
la réglementation locale.
3c. Raccordement de la carte électronique
Raccordez les capteurs minutieusement.
•
Une mauvaise connexion peut endommager l'appareil de manière irréversible.
Enlever le
couvercle noir
en dévissant
les 4 vis à l'aide
d'un tournevis.
G
F
C
E
B
A
D
AquaRite
FLO Advanced NG
®
N'utilisez que des pièces détachées d'origine Hayward
(x4)
V
U
H
I
J
K
L
M
N
O
R
S
T
P
Q
Page 6 sur 20
®
Connexion des entrées :
Plaque
Nom
Description
Principale
ºC
Sonde de température
Principale
COVER / AUX
Détecteur de volet fermé
FL1 / FLOW
Principale
Détecteur de débit mécanique
SWITCH
Principale
SLAVE
Bornier pour boîtier maître ou esclave
Principale
PH
Pompe injection péristaltique ou électromagnétique
Principale
FILTER PUMP
Contrôle pompe de filtration
Principale
LIGHT 50W
Contrôle et alimentation éclairage
VARIABLE
Principale
Contrôle pompe à vitesse variable
SPEED PUMP
Principale
SCREEN
Écran déporté (en option)
Principale
WIFI
Module WiFi ou Ethernet (en option)
Principale
EXTERN
Connecteur standard de communication
Principale
PH
Connexion chip pH, inscription et LED sur la gauche
Principale
RX
Connexion chip Rx (en option), inscription et LED sur la gauche
3d. Câblage du boîtier
6 entrées pour câblage équipements
Perforer avec mèche M12
ou avec un foret conique
Câble
Détecteur gaz
Alimentation
alimentation
cellule
AquaRite
FLO Advanced NG
®
N'utilisez que des pièces détachées d'origine Hayward
Bornes
Type entrée / sortie
A-B-C
Rouge, jaune, noir
D-F
Contact sec
E-F
Contact sec non polarisé
G-F
Contact sec
Sortie Tension 230 VCA 5 A max
H-I
J-K
Contact sec
Sortie Tension 12 VCA 50 W max
L-M
Contact sec
N-O-P-Q
V1 - V2 - V3 - Commun
Modbus RS465
R
De haut en bas : rouge / libre / jaune / vert / noir
Modbus RS465
S
De haut en bas : rouge / libre / jaune / vert / noir
Modbus RS465
T
De haut en bas : rouge / libre / jaune / vert / noir
U
5 VCC
V
5 VCC
Module WiFi
Perforer avec mèche M16,5
ou avec un foret conique
Sonde Rx
Sonde pH
Page 7 sur 20
®
