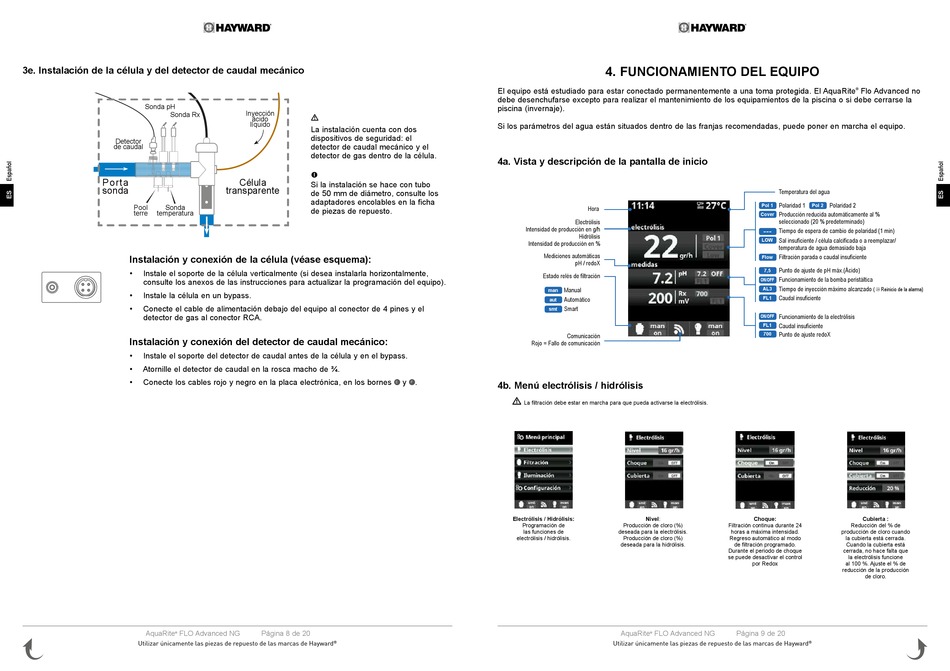

3e. Instalación de la célula y del detector de caudal mecánico
Sonda pH
Sonda Rx
Detector
de caudal
Porta
sonda
Pool
Sonda
terre
temperatura
Instalación y conexión de la célula (véase esquema):
•
Instale el soporte de la célula verticalmente (si desea instalarla horizontalmente,
consulte los anexos de las instrucciones para actualizar la programación del equipo).
•
Instale la célula en un bypass.
•
Conecte el cable de alimentación debajo del equipo al conector de 4 pines y el
detector de gas al conector RCA.
Instalación y conexión del detector de caudal mecánico:
•
Instale el soporte del detector de caudal antes de la célula y en el bypass.
•
Atornille el detector de caudal en la rosca macho de ¾.
•
Conecte los cables rojo y negro en la placa electrónica, en los bornes
AquaRite
FLO Advanced NG
®
Utilizar únicamente las piezas de repuesto de las marcas de Hayward
Inyección
•
ácido
líquido
La instalación cuenta con dos
dispositivos de seguridad: el
detector de caudal mecánico y el
detector de gas dentro de la célula.
I
Célula
Si la instalación se hace con tubo
transparente
de 50 mm de diámetro, consulte los
adaptadores encolables en la ficha
de piezas de repuesto.
y
E
Página 8 de 20
®
El equipo está estudiado para estar conectado permanentemente a una toma protegida. El AquaRite
debe desenchufarse excepto para realizar el mantenimiento de los equipamientos de la piscina o si debe cerrarse la
piscina (invernaje).
Si los parámetros del agua están situados dentro de las franjas recomendadas, puede poner en marcha el equipo.
4a. Vista y descripción de la pantalla de inicio
Hora
Electrólisis
Intensidad de producción en g/h
Hidrólisis
Intensidad de producción en %
Mediciones automáticas
pH / redoX
Estado relés de filtración
Manual
man
Automático
aut
Smart
smt
Comunicación
Rojo = Fallo de comunicación
.
F
4b. Menú electrólisis / hidrólisis
•
La filtración debe estar en marcha para que pueda activarse la electrólisis.
Electrólisis / Hidrólisis:
Programación de
las funciones de
electrólisis / hidrólisis.
4. FUNCIONAMIENTO DEL EQUIPO
Temperatura del agua
Polaridad 1
Pol 1
Producción reducida automáticamente al %
Cover
seleccionado (20 % predeterminado)
Tiempo de espera de cambio de polaridad (1 min)
---
Sal insuficiente / célula calcificada o a reemplazar/
LOW
temperatura de agua demasiado baja
Filtración parada o caudal insuficiente
Flow
Punto de ajuste de pH máx.(Ácido)
7,5
Funcionamiento de la bomba peristáltica
ON/OFF
Tiempo de inyección máximo alcanzado
AL3
Caudal insuficiente
FL1
Funcionamiento de la electrólisis
ON/OFF
Caudal insuficiente
FL1
Punto de ajuste redoX
700
Nivel:
Choque:
Producción de cloro (%)
Filtración continua durante 24
deseada para la electrólisis.
horas a máxima intensidad.
Producción de cloro (%)
Regreso automático al modo
deseada para la hidrólisis.
de filtración programado.
Durante el periodo de choque
se puede desactivar el control
por Redox
AquaRite
FLO Advanced NG
Página 9 de 20
®
Utilizar únicamente las piezas de repuesto de las marcas de Hayward
Flo Advanced no
®
Polaridad 2
Pol 2
(
Reinicio de la alarma)
Cubierta :
Reducción del % de
producción de cloro cuando
la cubierta está cerrada.
Cuando la cubierta está
cerrada, no hace falta que
la electrólisis funcione
al 100 %. Ajuste el % de
reducción de la producción
de cloro.
®
