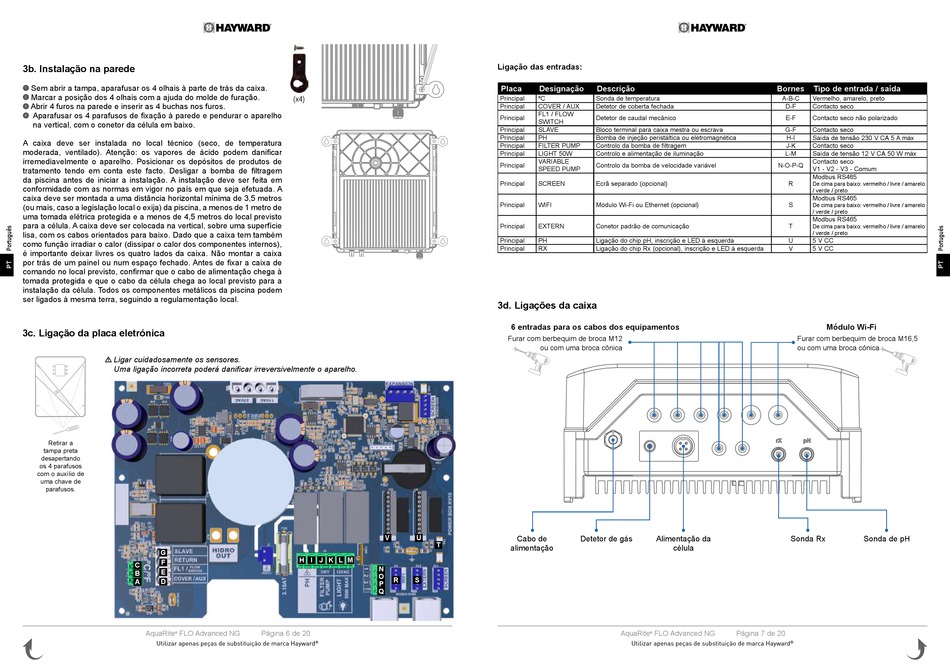

3b. Instalação na parede
Sem abrir a tampa, aparafusar os 4 olhais à parte de trás da caixa.
1
Marcar a posição dos 4 olhais com a ajuda do molde de furação.
2
Abrir 4 furos na parede e inserir as 4 buchas nos furos.
3
Aparafusar os 4 parafusos de fixação à parede e pendurar o aparelho
4
na vertical, com o conetor da célula em baixo.
A caixa deve ser instalada no local técnico (seco, de temperatura
moderada, ventilado). Atenção: os vapores de ácido podem danificar
irremediavelmente o aparelho. Posicionar os depósitos de produtos de
tratamento tendo em conta este facto. Desligar a bomba de filtragem
da piscina antes de iniciar a instalação. A instalação deve ser feita em
conformidade com as normas em vigor no país em que seja efetuada. A
caixa deve ser montada a uma distância horizontal mínima de 3,5 metros
(ou mais, caso a legislação local o exija) da piscina, a menos de 1 metro de
uma tomada elétrica protegida e a menos de 4,5 metros do local previsto
para a célula. A caixa deve ser colocada na vertical, sobre uma superfície
lisa, com os cabos orientados para baixo. Dado que a caixa tem também
como função irradiar o calor (dissipar o calor dos componentes internos),
é importante deixar livres os quatro lados da caixa. Não montar a caixa
por trás de um painel ou num espaço fechado. Antes de fixar a caixa de
comando no local previsto, confirmar que o cabo de alimentação chega à
tomada protegida e que o cabo da célula chega ao local previsto para a
instalação da célula. Todos os componentes metálicos da piscina podem
ser ligados à mesma terra, seguindo a regulamentação local.
3c. Ligação da placa eletrónica
Ligar cuidadosamente os sensores.
•
Uma ligação incorreta poderá danificar irreversivelmente o aparelho.
Retirar a
tampa preta
desapertando
os 4 parafusos
com o auxílio de
uma chave de
parafusos.
G
F
C
E
B
A D
AquaRite FLO Advanced NG
®
Utilizar apenas peças de substituição de marca Hayward
(x4)
V U
T
H I J K L M
N
O
R S
P
Q
Página 6 de 20
®
Ligação das entradas:
Placa Designação Descrição
Principal ºC Sonda de temperatura
Principal COVER / AUX Detetor de coberta fechada
FL1 / FLOW
Principal Detetor de caudal mecânico
SWITCH
Principal SLAVE Bloco terminal para caixa mestra ou escrava
Principal PH Bomba de injeção peristáltica ou eletromagnética
Principal FILTER PUMP Controlo da bomba de filtragem
Principal LIGHT 50W Controlo e alimentação de iluminação
VARIABLE
Principal Controlo da bomba de velocidade variável
SPEED PUMP
Principal SCREEN Ecrã separado (opcional)
Principal WIFI Módulo Wi-Fi ou Ethernet (opcional)
Principal EXTERN Conetor padrão de comunicação
Principal PH Ligação do chip pH, inscrição e LED à esquerda
Principal RX Ligação do chip Rx (opcional), inscrição e LED à esquerda
3d. Ligações da caixa
6 entradas para os cabos dos equipamentos
Furar com berbequim de broca M12
ou com uma broca cónica
Cabo de Detetor de gás Alimentação da
alimentação célula
AquaRite FLO Advanced NG
®
Utilizar apenas peças de substituição de marca Hayward
Bornes Tipo de entrada / saída
A-B-C Vermelho, amarelo, preto
D-F Contacto seco
E-F Contacto seco não polarizado
G-F Contacto seco
Saída de tensão 230 V CA 5 A máx
H-I
J-K Contacto seco
Saída de tensão 12 V CA 50 W máx
L-M
Contacto seco
N-O-P-Q
V1 - V2 - V3 - Comum
Modbus RS465
R
De cima para baixo: vermelho / livre / amarelo
/ verde / preto
Modbus RS465
S
De cima para baixo: vermelho / livre / amarelo
/ verde / preto
Modbus RS465
T
De cima para baixo: vermelho / livre / amarelo
/ verde / preto
U 5 V CC
V 5 V CC
Módulo Wi-Fi
Furar com berbequim de broca M16,5
ou com uma broca cónica
Sonda Rx Sonda de pH
Página 7 de 20
®
