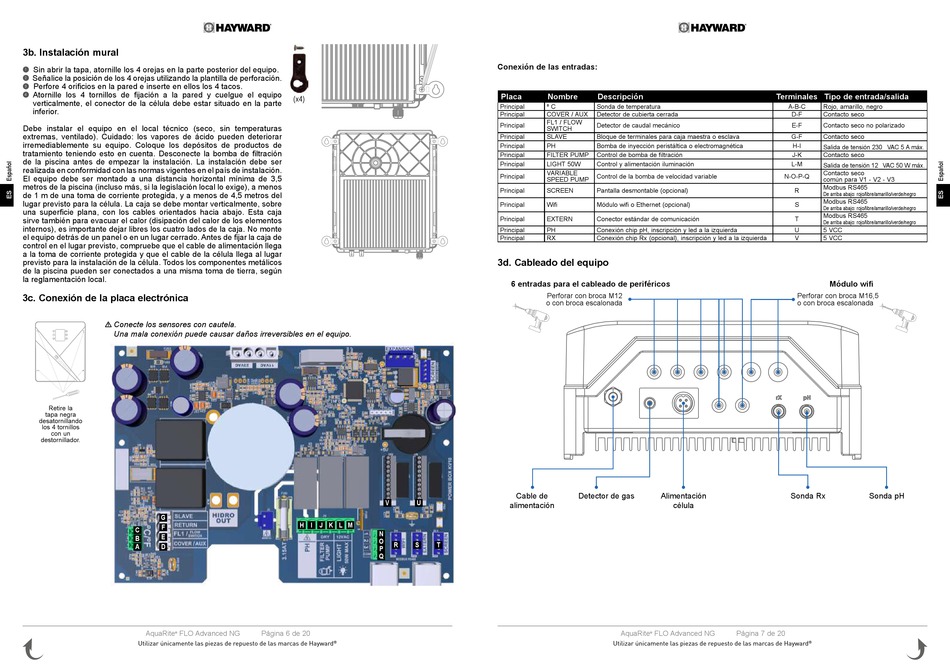

3b. Instalación mural
Sin abrir la tapa, atornille los 4 orejas en la parte posterior del equipo.
1
Señalice la posición de los 4 orejas utilizando la plantilla de perforación.
2
Perfore 4 orificios en la pared e inserte en ellos los 4 tacos.
3
Atornille los 4 tornillos de fijación a la pared y cuelgue el equipo
4
verticalmente, el conector de la célula debe estar situado en la parte
inferior.
Debe instalar el equipo en el local técnico (seco, sin temperaturas
extremas, ventilado). Cuidado: los vapores de ácido pueden deteriorar
irremediablemente su equipo. Coloque los depósitos de productos de
tratamiento teniendo esto en cuenta. Desconecte la bomba de filtración
de la piscina antes de empezar la instalación. La instalación debe ser
realizada en conformidad con las normas vigentes en el país de instalación.
El equipo debe ser montado a una distancia horizontal mínima de 3,5
metros de la piscina (incluso más, si la legislación local lo exige), a menos
de 1 m de una toma de corriente protegida, y a menos de 4,5 metros del
lugar previsto para la célula. La caja se debe montar verticalmente, sobre
una superficie plana, con los cables orientados hacia abajo. Esta caja
sirve también para evacuar el calor (disipación del calor de los elementos
internos), es importante dejar libres los cuatro lados de la caja. No monte
el equipo detrás de un panel o en un lugar cerrado. Antes de fijar la caja de
control en el lugar previsto, compruebe que el cable de alimentación llega
a la toma de corriente protegida y que el cable de la célula llega al lugar
previsto para la instalación de la célula. Todos los componentes metálicos
de la piscina pueden ser conectados a una misma toma de tierra, según
la reglamentación local.
3c. Conexión de la placa electrónica
Conecte los sensores con cautela.
•
Una mala conexión puede causar daños irreversibles en el equipo.
Retire la
tapa negra
desatornillando
los 4 tornillos
con un
destornillador.
G
F
C
E
B
A D
AquaRite FLO Advanced NG
®
Utilizar únicamente las piezas de repuesto de las marcas de Hayward
(x4)
V U
H I J K L M
N
O
R S T
P
Q
Página 6 de 20
®
Conexión de las entradas:
Placa Nombre Descripción
Principal º C Sonda de temperatura
Principal COVER / AUX Detector de cubierta cerrada
FL1 / FLOW
Principal Detector de caudal mecánico
SWITCH
Principal SLAVE Bloque de terminales para caja maestra o esclava
Principal PH Bomba de inyección peristáltica o electromagnética
Principal FILTER PUMP Control de bomba de filtración
Principal LIGHT 50W Control y alimentación iluminación
VARIABLE
Principal Control de la bomba de velocidad variable
SPEED PUMP
Principal SCREEN Pantalla desmontable (opcional)
Principal Wifi Módulo wifi o Ethernet (opcional)
Principal EXTERN Conector estándar de comunicación
Principal PH Conexión chip pH, inscripción y led a la izquierda
Principal RX Conexión chip Rx (opcional), inscripción y led a la izquierda
3d. Cableado del equipo
6 entradas para el cableado de periféricos
Perforar con broca M12
o con broca escalonada
Cable de Detector de gas Alimentación
alimentación célula
AquaRite FLO Advanced NG
®
Utilizar únicamente las piezas de repuesto de las marcas de Hayward
Terminales Tipo de entrada/salida
A-B-C Rojo, amarillo, negro
D-F Contacto seco
E-F Contacto seco no polarizado
G-F Contacto seco
H-I
Salida de tensión 230 VAC 5 A máx.
J-K Contacto seco
L-M
Salida de tensión 12 VAC 50 W máx.
Contacto seco
N-O-P-Q
común para V1 - V2 - V3
Modbus RS465
R
De arriba abajo: rojo/libre/amarillo/verde/negro
Modbus RS465
S
De arriba abajo: rojo/libre/amarillo/verde/negro
Modbus RS465
T
De arriba abajo: rojo/libre/amarillo/verde/negro
U 5 VCC
V 5 VCC
Módulo wifi
Perforar con broca M16,5
o con broca escalonada
Sonda Rx Sonda pH
