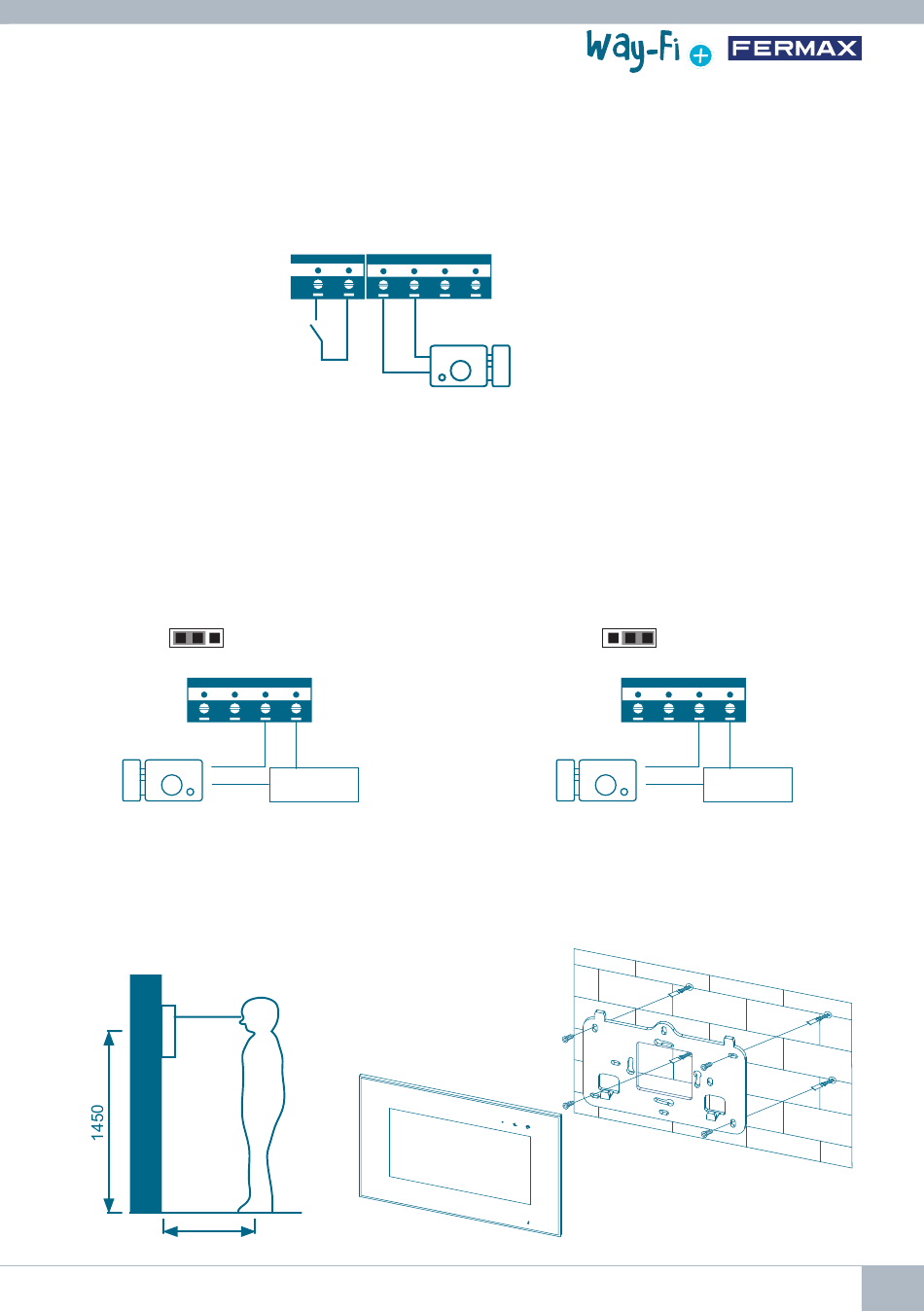

2.6 VERBINDUNG FÜR ELEKTRISCHEN TÜRÖFFNER
Türöffner mit internem Netzteil versorgt (elektrischer Türöffner mit Gleichstrom).
Hinweis: Der Türöffner ist auf 12 Vdc begrenzt, und der Haltestrom muss weniger als 250 mA betragen.
Empfohlener Türöffner REF. F29588
Ausgangs-
taste
Der Türöffner wird durch einen Relaiskontakt für die Nebentür gesteuert.
Hinweis:
1. Es muss ein externes Netzgerät verwendet werden, das der Spannung des Türöffners entspricht.
2. Das potentialfreie Ausgangsrelais ist auf 24 V begrenzt und der Haltestrom muss unter 3 A liegen.
3. Es gibt zwei Arten von Türöffnerkonfigurationen:
Typ 1:
Strom zuführen zum Entriegeln
NO
1 2 3
JP
S+
S- NO/NC COM
-
+
2,7 INSTALLATION
2.7.1 Innenmonitor
500
S+
S-
NO/NC
PL GND
-
+
NETZ-
GERÄT
COM
Typ 2:
Stromversorgung abschalten zum Entriegeln
NC
1 2 3
JP
S+
S-
NO/NC
COM
-
NETZ-
+
GERÄT
WAY-FI PLUS KIT
