T.I.P. UV-C-SU 11 W Original-Gebrauchsanweisung Seite 54

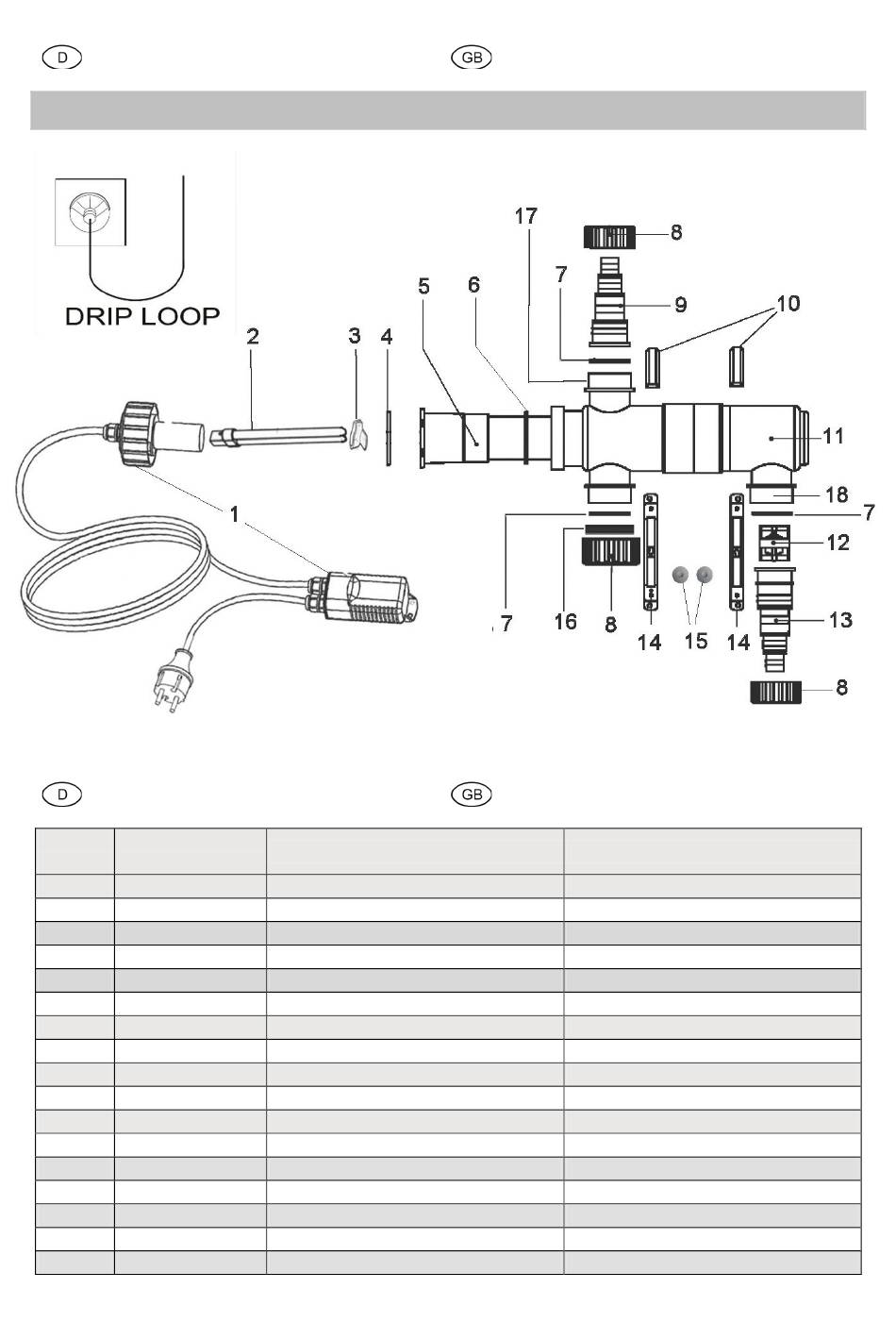

Anhang: Abbildungen
UV-C–SU 11W
Ersatzteilliste
Teile-Nr. Ersatzteil-Nr.
Part no. Spare part no.
1 71653
2 30984
3 76580
4 71654
5 71672
6 71655
7 71651
8 71656
9 71657
10 76581
11 71650
12 76582
13 76583
14 76584
15 76585
16 71649
76586
Ersatzteilbezeichnung
Fassung incl. Kabel und Vorschaltgerät Lamp socket with ballast
Ersatzröhre 11 W, G23 Fassung
Schutzkappe
O-Ring schwarz
Quarzglas
O-Ring rot
Flachdichtung
Überwurfmutter
Schlauchanschluss schwarz
Befestigungsbügel
Kunststoffgehäuse UV-C
Durchflussindikator
Schlauchanschluss transp.
Befestigungssockel
Gummifüße (2 Stk)
Schauglas
Schrauben (4 Stk.)
Annex:Illustrations
Spare part list
Description
tube UV-C 11 W (G23 socket)
Protection cap
O-ring black
Quartz glas
O-ring red (housing)
Flat seal for hose connectors
Union nut
Hose connector black
Mounting bracket
Lamp housing
Flow meter
Hose connector transparent
Mounting socket
Rubber feet (2 pcs.)
UV-Indication screen
Screws (4 pcs.)
