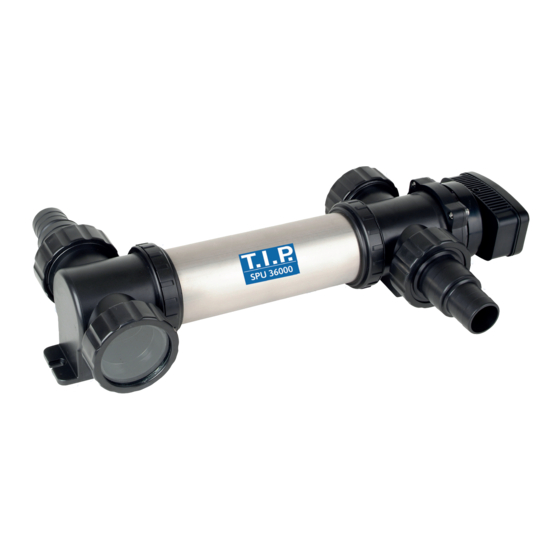

T.I.P. SPU 36000 Gebrauchsanweisung
Uv-c strahler
Verwandte Anleitungen für T.I.P. SPU 36000
Inhaltszusammenfassung für T.I.P. SPU 36000

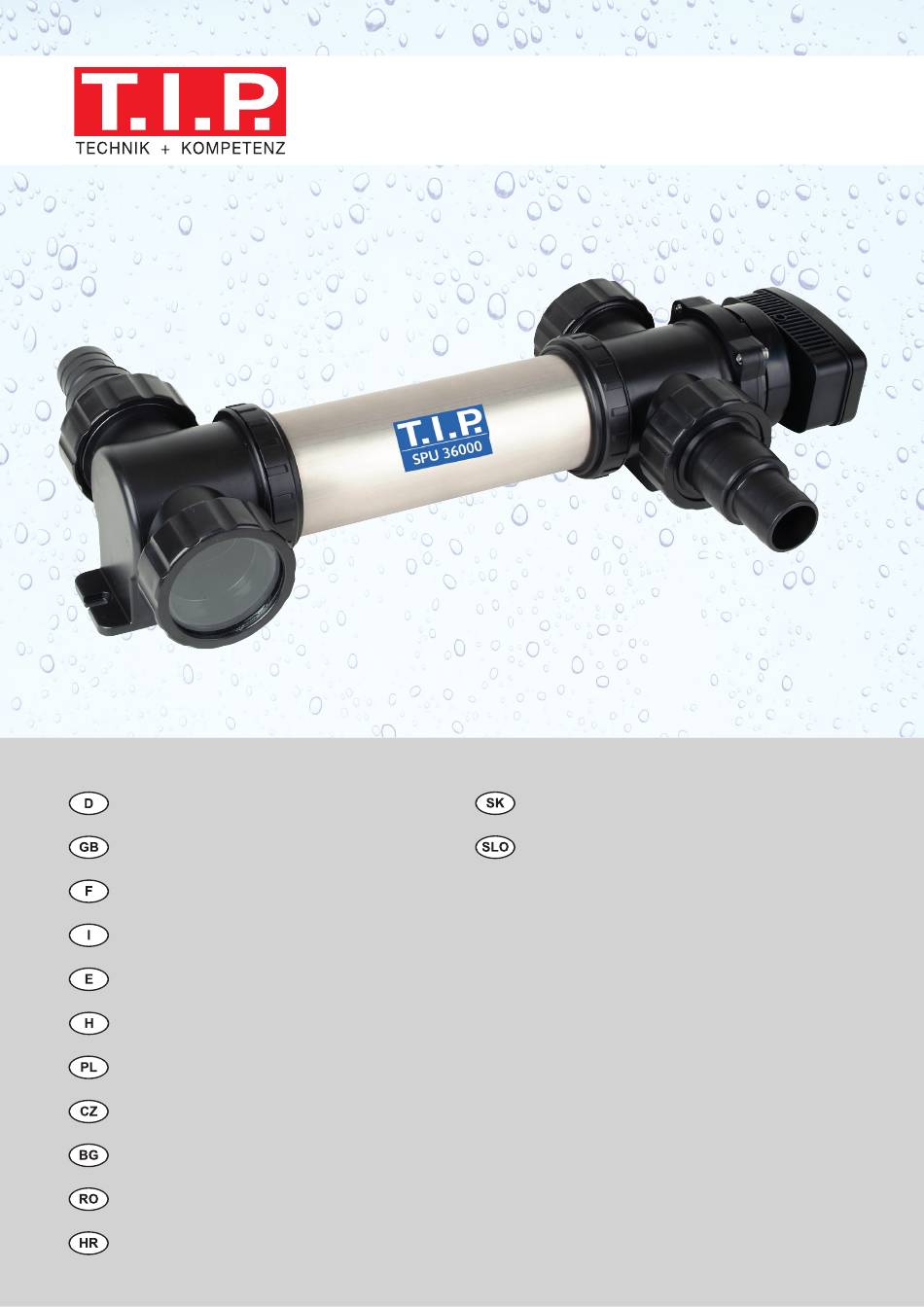

- Seite 1 SPU 36000 UV-C Strahler UV-C žiaričom UV-C lamp UV-C lamp UV-C lampe UV-C lampada UV-C lámpara UV-C sugárzóval UV-C lampa UV-C zářič UV-C излъчвател UV-C lamp UV-C lampa...
- Seite 2 Art.: applied standards/ angewendete Normen: EN 55014-1:2017 UVC-Strahler EN 55014-2:2015 UVC-lamp EN 55015:2013 + A1:2015 EN 61547:2009 SPU 36000 EN 61000-3-2:2014 EN 61000-3-3:2013 EN 60335-1:2012 + A11:2014 + A13:2017 IEC 60335-2-109:2010 + A1:2013 EN 62233:2008 EN 50581:2012 Dokumentationsbevollmächtigter: Peter Haaß...
-
Seite 3: Inhaltsverzeichnis
Vor Inbetriebnahme bitte unbedingt die Gebrauchsanweisung lesen! Liebe Kundin, lieber Kunde, herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes von T.I.P.! Wie alle unsere Erzeugnisse wurde auch dieses Produkt auf der Grundlage neuester technischer Erkenntnisse entwickelt. Herstellung und Montage des Gerätes erfolgten auf der Basis modernster Pumpentechnik und unter Verwendung zuverlässigster elektrischer bzw. - Seite 4 Die UV-C-Einheit muss fest im Wasserkreislauf installiert und auf einer geeigneten stabilen Unterlage ortsfest verschraubt sein. Das Gerät mindestens in 2 Meter Abstand vom Rand des Teichs oder Pools anbringen. Stellen Sie sicher, dass er so angebracht ist, dass er nicht zufällig ins Wasser fallen und dass der Installationsbereich des UV-C-Filters nicht überschwemmt werden kann.
- Seite 5 Hinweise und Anweisungen mit folgenden Symbolen sind besonders zu beachten: Eine Missachtung dieser Anweisung ist mit der Gefahr eines Personen- und/oder Sachschadens verbunden. Eine Missachtung dieser Anweisung ist mit der Gefahr eines elektrischen Schlages verbunden, der zu Personenschäden mit Todesfolge und/oder Sachschäden führen kann.
-
Seite 6: Technische Daten
21. ACHTUNG: Stellen Sie die Verwendung des UV-C Strahlers vorübergehend ein, wenn Sie das Wasser und/oder die Fische mit Zusatzprodukten / Pflegemitteln behandeln. 2. Technische Daten Modell UV-C SPU 36000 Leistungsaufnahme des UV-C-Strahler komplett 40 W UV-C-Röhre Typ / Leistung 4 Pin 2G11 / 36 W Lebensdauer der UV-C-Röhre... -
Seite 7: Lieferumfang
3. Lieferumfang T.I.P. UV-C-Strahler, 2 Schlauchanschlüsse, 2 Reduzierstücke, Bedienungsanleitung. Überprüfen Sie das Gerät auf Transportschäden und Vollständigkeit. Im Falle eines Schadens muss der Einzelhändler unverzüglich - spätestens aber innerhalb von 8 Tagen ab Kaufdatum - benachrichtigt werden. 4. Einsatzgebiete und Wirkungsweise Dieser UV-C Strahler ist vorgesehen für den Einsatz an Teichen oder Pools zur Reinigung von verschmutztem Wasser, wenn sich keine Personen darin aufhalten. -
Seite 8: Wartung Und Pflege
5.2. Inbetriebnahme Achtung! Sicherheitsmaßnahmen des UV-C Strahlers (s.o.) und der Pumpe beachten! Anschlusssteckdosen im wassergeschützten Bereich und mind. 2 m vom Teichrand entfernt anbringen! Nehmen Sie die Pumpe in Betrieb. Überprüfen ob die Schläuche bzw. Leitungen wasserdicht angeschlossen sind und keine Leckagen am Strahler sichtbar sind. - Seite 9 Reinigung des UV-C Strahlers 1. Trennen Sie den UV-C-Strahler vom Stromnetz und sichern Sie Ihn gegen Wiedereinschalten. 2. Beachten Sie die oben genannten Sicherheitsmaßnahmen. 3. Wasser komplett herauslaufen lassen. 4. Schrauben Sie die Lampenfassung (13) gemäß untenstehender Abbildungen ab und ersetzen Sie die UV-C Röhre (12), falls nötig. Reinigung des Quarzglases 1.
-
Seite 10: Garantie
Alte UV-C Röhren dürfen nicht zerbrochen und im Hausmüll entsorgt werden. Bitte wenden Sie sich an Ihr örtliches Entsorgungsunternehmen. Keine scharfkantigen Werkzeuge verwenden. Sind Quarzglaskolben oder O-Ringe defekt, müssen sie unbedingt ersetzt werden. Funktionskontrolle des UV-C Strahlers Warnung: Unbeabsichtigter Gebrauch des Gerätes oder Beschädigung des Gehäuses kann den Austritt gefährlicher UV-C-Strahlung zur Folge haben. - Seite 11 Verarbeitungsfehlern sein wird. Die vertraglichen oder gesetzlichen Rechte des Kunden gegenüber dem jeweiligen Verkäufer werden durch diese Garantie nicht berührt. Insbesondere werden die gesetzlichen Mängelrechte durch die Garantie nicht eingeschränkt. Die Garantiezeit beginnt mit dem Tag des Kaufs des Gerätes durch den Kunden, zu nachfolgenden Bedingungen: I.
-
Seite 12: Bestellung Von Ersatzteilen
− Beschreibung des aufgetretenen Defekts (eine möglichst genaue Beschreibung erleichtert eine zügige Reparatur). 3. Bevor Sie Ihr defektes Gerät zur Reparatur bringen oder einsenden, entfernen Sie bitte alle hinzugefügten Anbauteile, die nicht dem Originalzustand des Gerätes entsprechen. Sollten bei der Rückgabe des Gerätes solche Anbauteile fehlen, übernehmen wir dafür keine Haftung. -
Seite 13: Anhang
10. Anhang Ersatzteilliste Teile-Nr. Ersatzteil Art. Nr. Beschreibung 74131 Schraubring 74132 Schutzglas 74133 Dichtung 74134 Reduzierstück (2") x2 74135 Schlauchanschluss 74136 Edelstahlgehäuse 74137 Mutter M5 74138 Klemmbügel 74139 Quarzschutzglas 74140 O-Ring 74141 M5 Schraube 74142 UV-C Röhre 74143 Lampenfassung 74144 Halterung der UV-C Einheit Befestigungspunkt x2... -
Seite 120: Service-Hotline
Lieber T.I.P. Kunde, vielen Dank, dass Sie sich für die SPU 36000 entschieden haben! Hat alles geklappt und Sie sind 100% zufrieden mit dem Kauf? Dann hinterlassen Sie bitte eine ehrliche Kundenbewertung auf Amazon für uns. Weitere Kunden werden von Ihrer Erfahrung profi...
