Fixação no chão por meio de vácuo
Não utilize a fixação por vácuo para perfurações em paredes e em tetos!
Para uma montagem com baixa pressão, a superfície onde a base é
montada não deve ser porosa e deve ser plana e livre de fissuras.
Se este não for o caso, este tipo de montagem não pode ser utilizado. Para a
montagem por vácuo necessita de uma bomba de vácuo, uma mangueira de
vácuo e o conjunto de vácuo BST 352 (ver ilustração). Estes itens estão
disponíveis a pedido.
▪

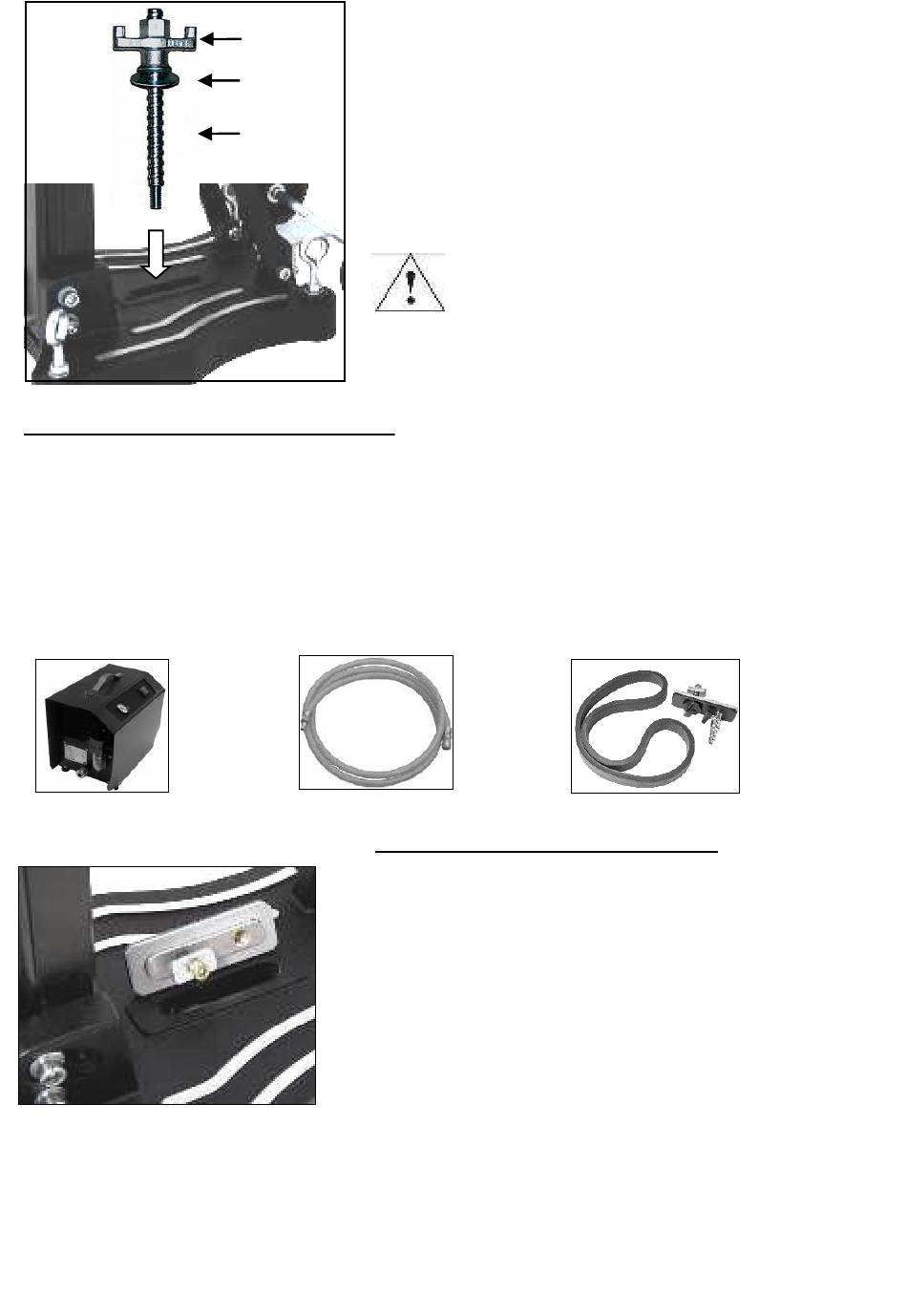

Instale a coluna de perfuração.
F
▪
Fixe a anilha (E) e em seguida a porca de
fixação (F) no parafuso de aperto rápido (D).
E
▪
Aperte a porca de aperto (F) com uma chave
D SW 27.
▪
Antes e depois de apertar a porca (F), os 4
parafusos ajustáveis têm de ser ajustados
para adaptar a coluna à superfície.
Instalação do conjunto de vácuo:
Posicione a placa de acoplamento do conjunto de
vácuo na base da coluna de perfuração, conforme
mostrado.
Rode o botão 90° para o ajuste em diagonal. Isto
prende a placa de acoplamento à base.
Verifique se a placa de acoplamento está segura.
Coloque o vedante de espuma de borracha no
rebaixo na parte inferior da base.
Verifique se a coluna de
perfuração está instalada de
forma segura e firme.
