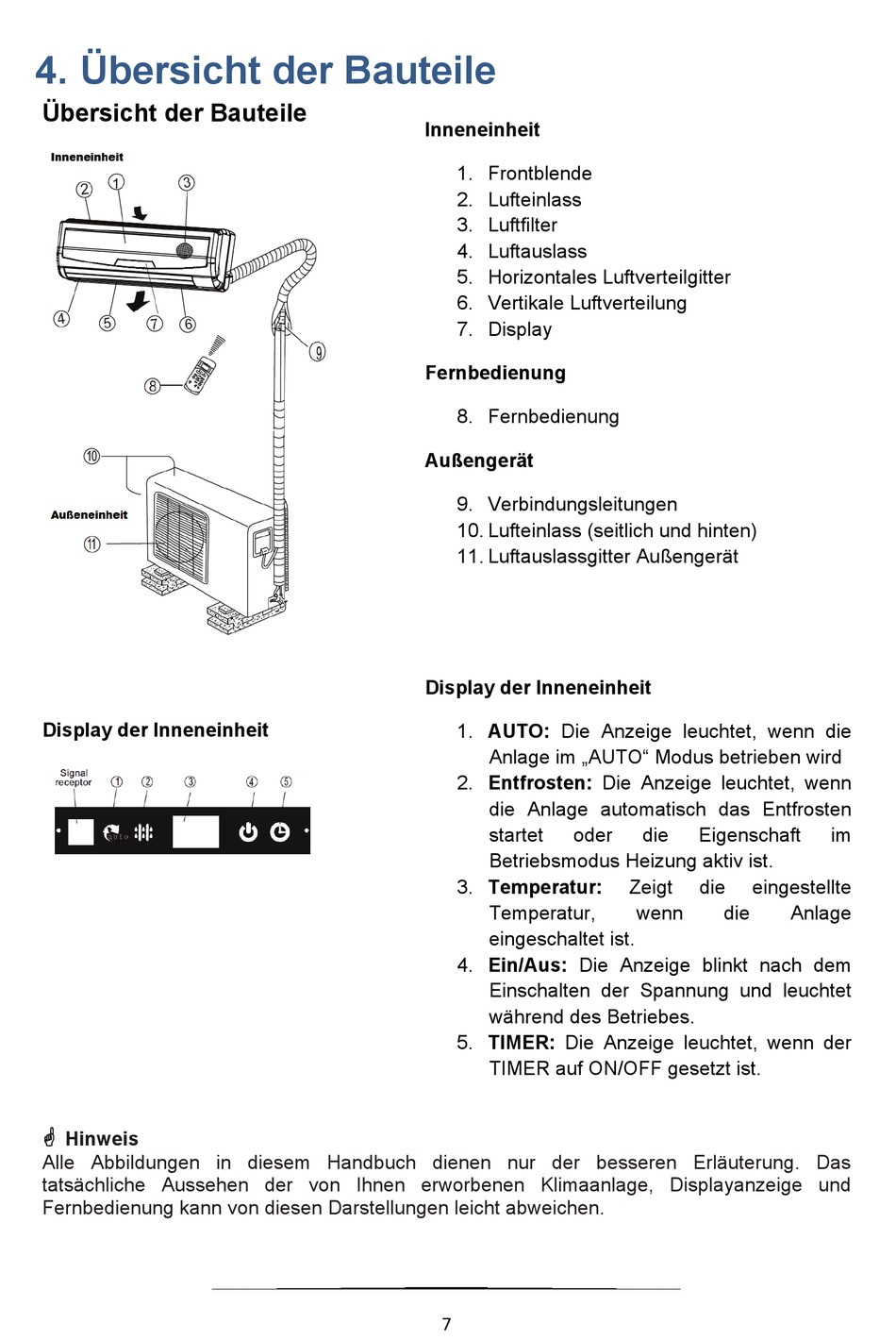

4. Übersicht der Bauteile
Übersicht der Bauteile
Display der Inneneinheit
G
Hinweis
Alle Abbildungen in diesem Handbuch dienen nur der besseren Erläuterung. Das
tatsächliche Aussehen der von Ihnen erworbenen Klimaanlage, Displayanzeige und
Fernbedienung kann von diesen Darstellungen leicht abweichen.
Inneneinheit
1. Frontblende
2. Lufteinlass
3. Luftfilter
4. Luftauslass
5. Horizontales Luftverteilgitter
6. Vertikale Luftverteilung
7. Display
Fernbedienung
8. Fernbedienung
Außengerät
9. Verbindungsleitungen
10. Lufteinlass (seitlich und hinten)
11. Luftauslassgitter Außengerät
Display der Inneneinheit
1. AUTO: Die Anzeige leuchtet, wenn die
2. Entfrosten: Die Anzeige leuchtet, wenn
3. Temperatur:
4. Ein/Aus: Die Anzeige blinkt nach dem
5. TIMER: Die Anzeige leuchtet, wenn der
7
Anlage im „AUTO" Modus betrieben wird
die Anlage automatisch das Entfrosten
startet
oder
die
Betriebsmodus Heizung aktiv ist.
Zeigt
Temperatur,
wenn
eingeschaltet ist.
Einschalten der Spannung und leuchtet
während des Betriebes.
TIMER auf ON/OFF gesetzt ist.
Eigenschaft
im
die
eingestellte
die
Anlage
