Notfallmuting

Wenn zum Entfernen eines blockierenden Objektes aus dem Bereich des Schutzfeldes
und der Mutingsensoren die Anlage wieder anzufahren ist, steht hierfür die Funktion des
Notfallmuting zur Verfügung. Beim Notfallmuting werden für eine Zeit von 3 ... 4 s die ge-
sperrten Mutingsensoren wieder bewertet. Infolgedessen werden die OSSDs für 3 ... 4 s
wieder eingeschaltet. Das Notfallmuting wird mit dem Override-Taster ausgelöst. Diese
Auslösung ist nachtriggerbar, d.h. durch erneute Betätigung des Tasters innerhalb von
3 s kann die Dauer des Ein-Zustands der OSSDs immer weiter verlängert werden, bis
das Objekt den Bereich der Mutingsensoren verlassen hat.
Auswerte-
einheit

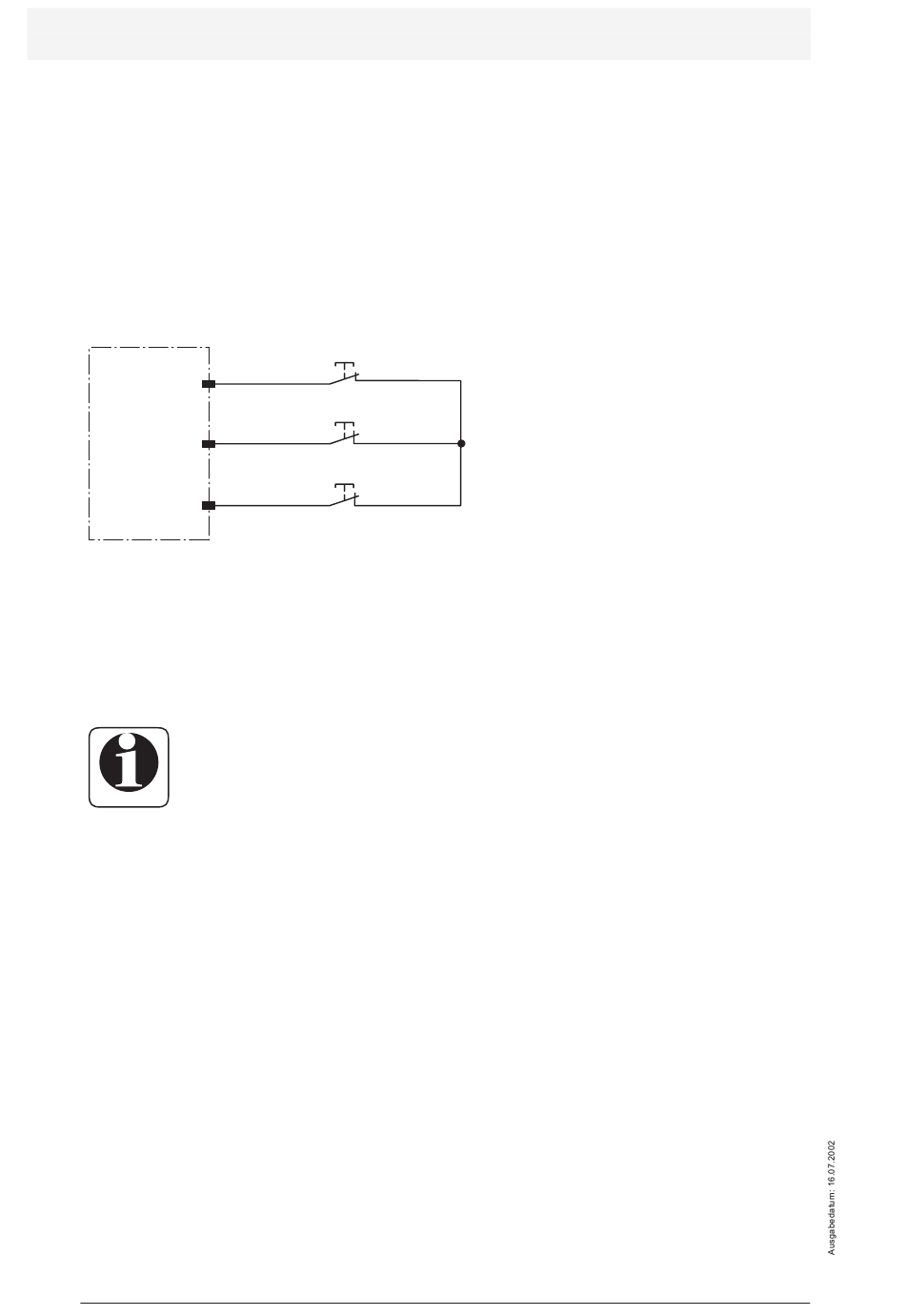

Bild 7.6: Anschluss Override-Taster
7.5

Muting disable

Bei aktivierten Mutingsensoren kann das Muting blockiert werden. Durch einen potenzi-
alfreien Kontakt an den Klemmen 32, 33 wird bei geschlossenem Kontakt der Mutingzu-
stand verhindert. Wird die Funktion nicht genutzt, bleiben die Kontakte frei.
Diese Funktion dient den Schutz der Anlage und ist nicht für den Perso-
nenschutz zu verwenden.
Information
8 Montage/Demontage des Auswertegerätes
Zur Montage des Auswertegerätes ist an der Unterlage eine Hutschiene Standard 35mm
nach DIN EN 50 022-35 zu befestigen. An der Unterseite des Auswertegerätes befindet
sich im Gehäusematerial ein Profil und eine federnde Schließvorrichtung. Das Auswer-
tegerät SLVA-8K wird mit der Unterseite auf die eine Kante der Hutschiene aufgesetzt
und über die Schließvorrichtung aufgedrückt. Zur Demontage wird mit einem Schrauben-
dreher die Schließvorrichtung zurückgezogen und das Gerät abgenommen. Oberhalb
der Schraubklemmen sollte genügend Platz für die Arbeit mit einem Schraubendreher
gelassen werden.
9 Installation der Systemkomponenten und deren Funktion
Nach der Montage der Lichtschranken und Mutingsensoren sowie des Auswertegerätes
SLVA-8K sind die Systemkomponenten mit dem Auswertegerät zu verbinden.
Die Sender sind entsprechend der Farbkennung an die Klemmenpaare 1-2 (T1), 6-7
(T2), 8-9 (T3), 13-14 (T4), 15-16 (T5), 20-21 (T6), 22-23 (T7) und 27-28 (T8) anzuschlie-
ßen.
