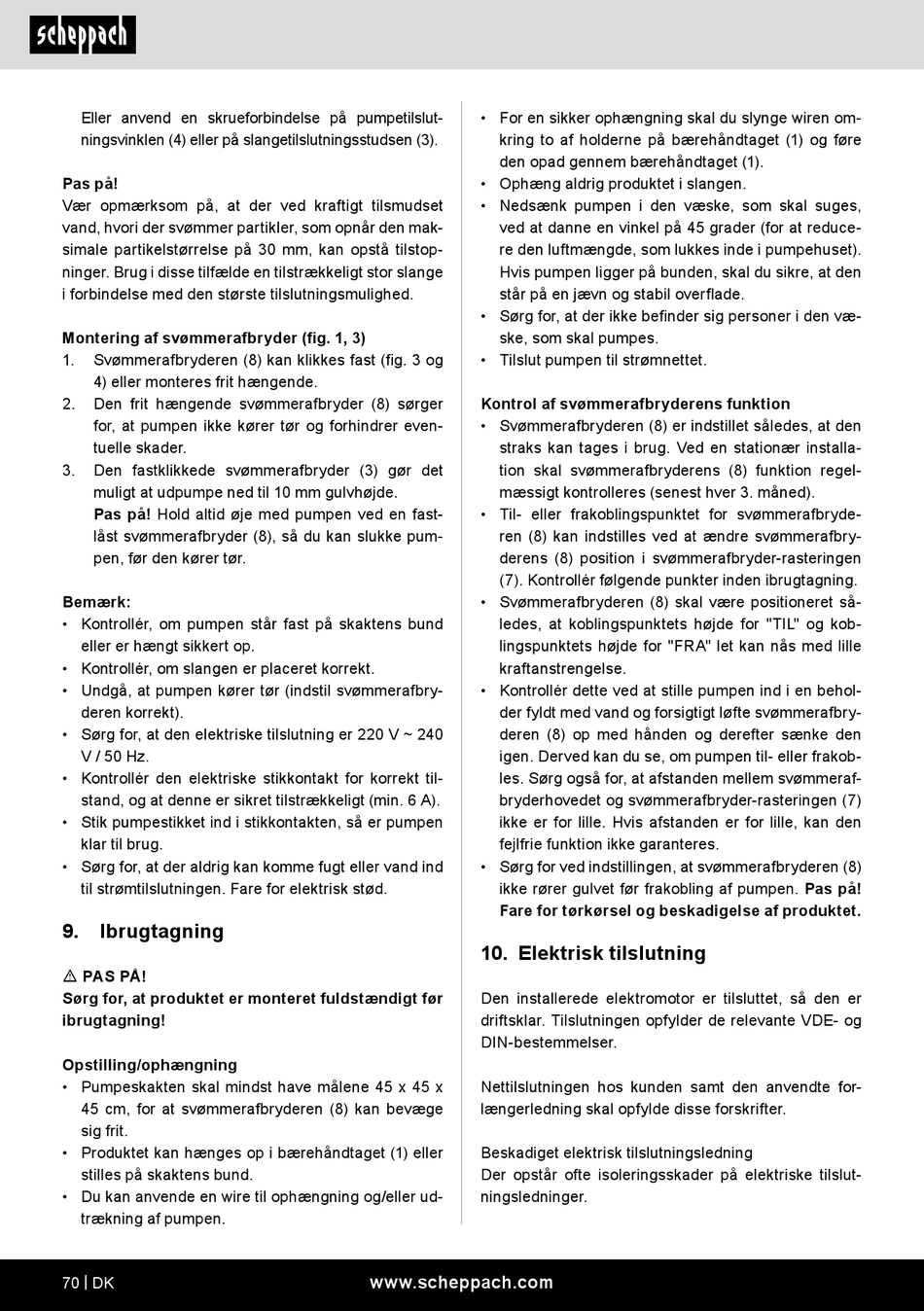

Scheppach DWP400 Originalbetriebsanleitung Seite 70

Eller anvend en skrueforbindelse på pumpetilslut-
ningsvinklen (4) eller på slangetilslutningsstudsen (3).
Pas på!
Vær opmærksom på, at der ved kraftigt tilsmudset
vand, hvori der svømmer partikler, som opnår den mak-
simale partikelstørrelse på 30 mm, kan opstå tilstop-
ninger. Brug i disse tilfælde en tilstrækkeligt stor slange
i forbindelse med den største tilslutningsmulighed.
Montering af svømmerafbryder (fig. 1, 3)
1. Svømmerafbryderen (8) kan klikkes fast (fig. 3 og
4) eller monteres frit hængende.
2. Den frit hængende svømmerafbryder (8) sørger
for, at pumpen ikke kører tør og forhindrer even-
tuelle skader.
3. Den fastklikkede svømmerafbryder (3) gør det
muligt at udpumpe ned til 10 mm gulvhøjde.
Pas på! Hold altid øje med pumpen ved en fast-
låst svømmerafbryder (8), så du kan slukke pum-
pen, før den kører tør.
Bemærk:
• Kontrollér, om pumpen står fast på skaktens bund
eller er hængt sikkert op.
• Kontrollér, om slangen er placeret korrekt.
• Undgå, at pumpen kører tør (indstil svømmerafbry-
deren korrekt).
• Sørg for, at den elektriske tilslutning er 220 V ~ 240
V / 50 Hz.
• Kontrollér den elektriske stikkontakt for korrekt til-
stand, og at denne er sikret tilstrækkeligt (min. 6 A).
• Stik pumpestikket ind i stikkontakten, så er pumpen
klar til brug.
• Sørg for, at der aldrig kan komme fugt eller vand ind
til strømtilslutningen. Fare for elektrisk stød.
9. Ibrugtagning
m PAS PÅ!
Sørg for, at produktet er monteret fuldstændigt før
ibrugtagning!
Opstilling/ophængning
• Pumpeskakten skal mindst have målene 45 x 45 x
45 cm, for at svømmerafbryderen (8) kan bevæge
sig frit.
• Produktet kan hænges op i bærehåndtaget (1) eller
stilles på skaktens bund.
• Du kan anvende en wire til ophængning og/eller ud-
trækning af pumpen.
70 | DK
• For en sikker ophængning skal du slynge wiren om-
kring to af holderne på bærehåndtaget (1) og føre
den opad gennem bærehåndtaget (1).
• Ophæng aldrig produktet i slangen.
• Nedsænk pumpen i den væske, som skal suges,
ved at danne en vinkel på 45 grader (for at reduce-
re den luftmængde, som lukkes inde i pumpehuset).
Hvis pumpen ligger på bunden, skal du sikre, at den
står på en jævn og stabil overflade.
• Sørg for, at der ikke befinder sig personer i den væ-
ske, som skal pumpes.
• Tilslut pumpen til strømnettet.
Kontrol af svømmerafbryderens funktion
• Svømmerafbryderen (8) er indstillet således, at den
straks kan tages i brug. Ved en stationær installa-
tion skal svømmerafbryderens (8) funktion regel-
mæssigt kontrolleres (senest hver 3. måned).
• Til- eller frakoblingspunktet for svømmerafbryde-
ren (8) kan indstilles ved at ændre svømmerafbry-
derens (8) position i svømmerafbryder-rasteringen
(7). Kontrollér følgende punkter inden ibrugtagning.
• Svømmerafbryderen (8) skal være positioneret så-
ledes, at koblingspunktets højde for "TIL" og kob-
lingspunktets højde for "FRA" let kan nås med lille
kraftanstrengelse.
• Kontrollér dette ved at stille pumpen ind i en behol-
der fyldt med vand og forsigtigt løfte svømmerafbry-
deren (8) op med hånden og derefter sænke den
igen. Derved kan du se, om pumpen til- eller frakob-
les. Sørg også for, at afstanden mellem svømmeraf-
bryderhovedet og svømmerafbryder-rasteringen (7)
ikke er for lille. Hvis afstanden er for lille, kan den
fejlfrie funktion ikke garanteres.
• Sørg for ved indstillingen, at svømmerafbryderen (8)
ikke rører gulvet før frakobling af pumpen. Pas på!
Fare for tørkørsel og beskadigelse af produktet.
10. Elektrisk tilslutning
Den installerede elektromotor er tilsluttet, så den er
driftsklar. Tilslutningen opfylder de relevante VDE- og
DIN-bestemmelser.
Nettilslutningen hos kunden samt den anvendte for-
længerledning skal opfylde disse forskrifter.
Beskadiget elektrisk tilslutningsledning
Der opstår ofte isoleringsskader på elektriske tilslut-
ningsledninger.
