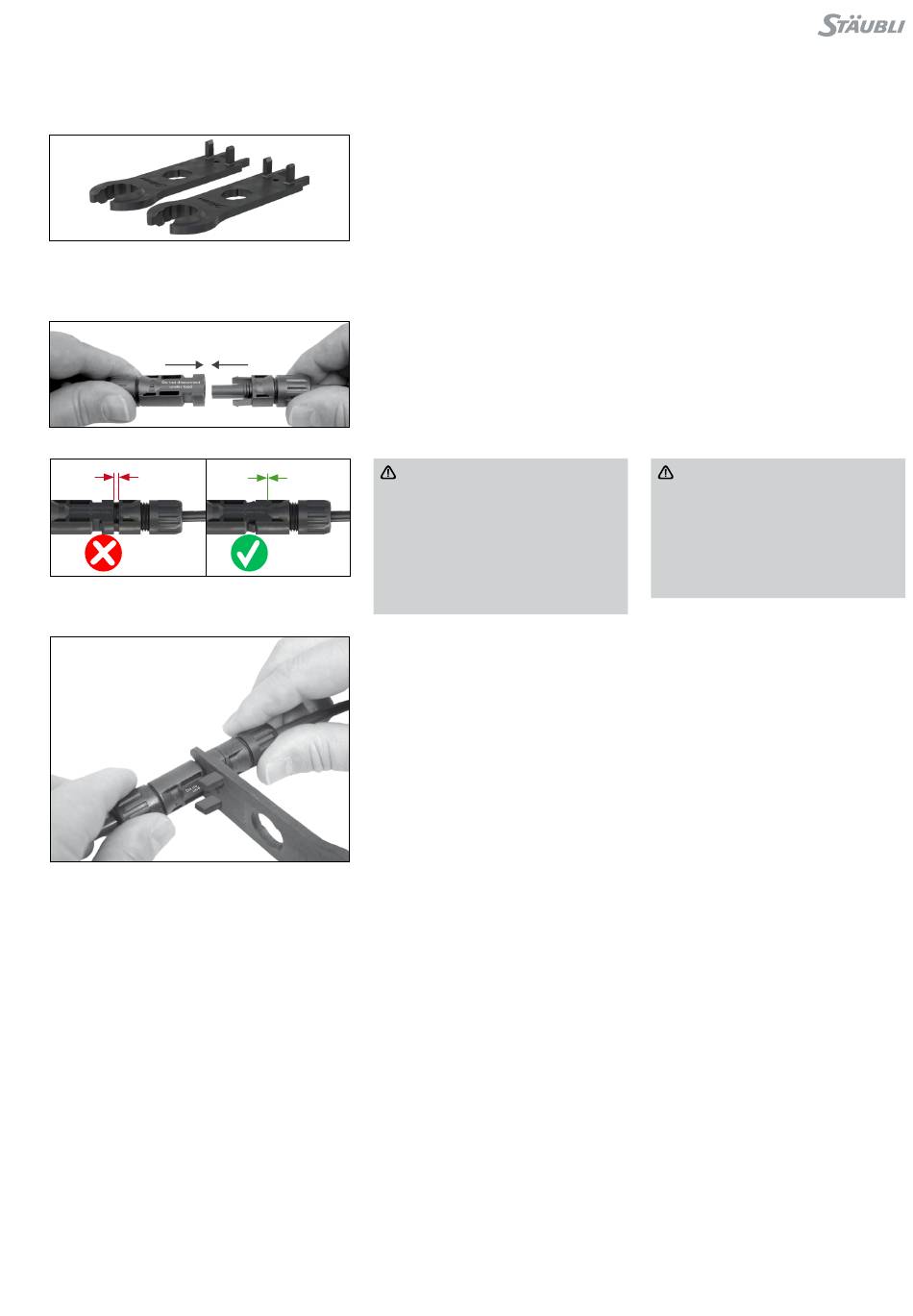

Werkzeug
Montageschlüssel-Set PV-MS,
Bestell-Nr� 32�6024
Stecken und Trennen
Stecken
Steckvervinder zusammenstecken bis
•
ein „Klick" hörbar ist�
Korrektes Einrasten durch Ziehen am
•
Steckverbinder kontrollieren�
Achtung
Bei der Montage sind nicht
vollständig eingerastete Steckver-
binder unzulässig, da dies zu einer
dauerhaften Verformung der Rast-
haken führen kann und damit zum
Verlust der Verriegelungsfunktion�
Die korrekte Montage ist in jedem
Fall zu überprüfen�
Trennen
Entriegelungsstifte des Montage-
•
schlüssels MC4 auf die Rasthaken
der Buchse stecken
Steckverbindung trennen�
•
MA250
Tools
Open-end spanner set PV-MS,
Order No� 32�6024
Mating and disconnecting
Mating
Mate the connector until a "click" can
•
be heard�
Check correct engagement by gently
•
pulling the connector�
Attention
Assembly of not fully engaged
connectors is not permitted as this
could lead to a permanent deflec-
tion of clips and thus to a potential
loss of the locking function�
The correct mating has to be
verified�
Disconnecting
Push the unlocking pins of the open-
•
end spanner onto the locking clips of
the socket�
Separate the connection�
•
5 / 8
