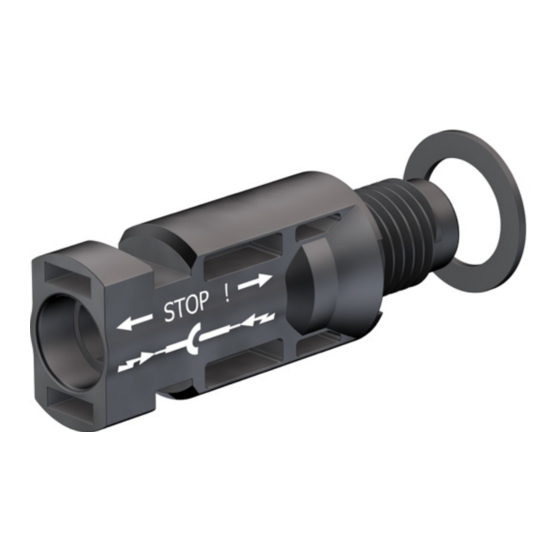

Staubli PV-ADBP4-S2 Montageanleitung

Staubli PV-ADBP4-S2 Montageanleitung

Pv aufbaudosenbuchse
Vorschau ausblenden Andere Handbücher für PV-ADBP4-S2:

Werbung

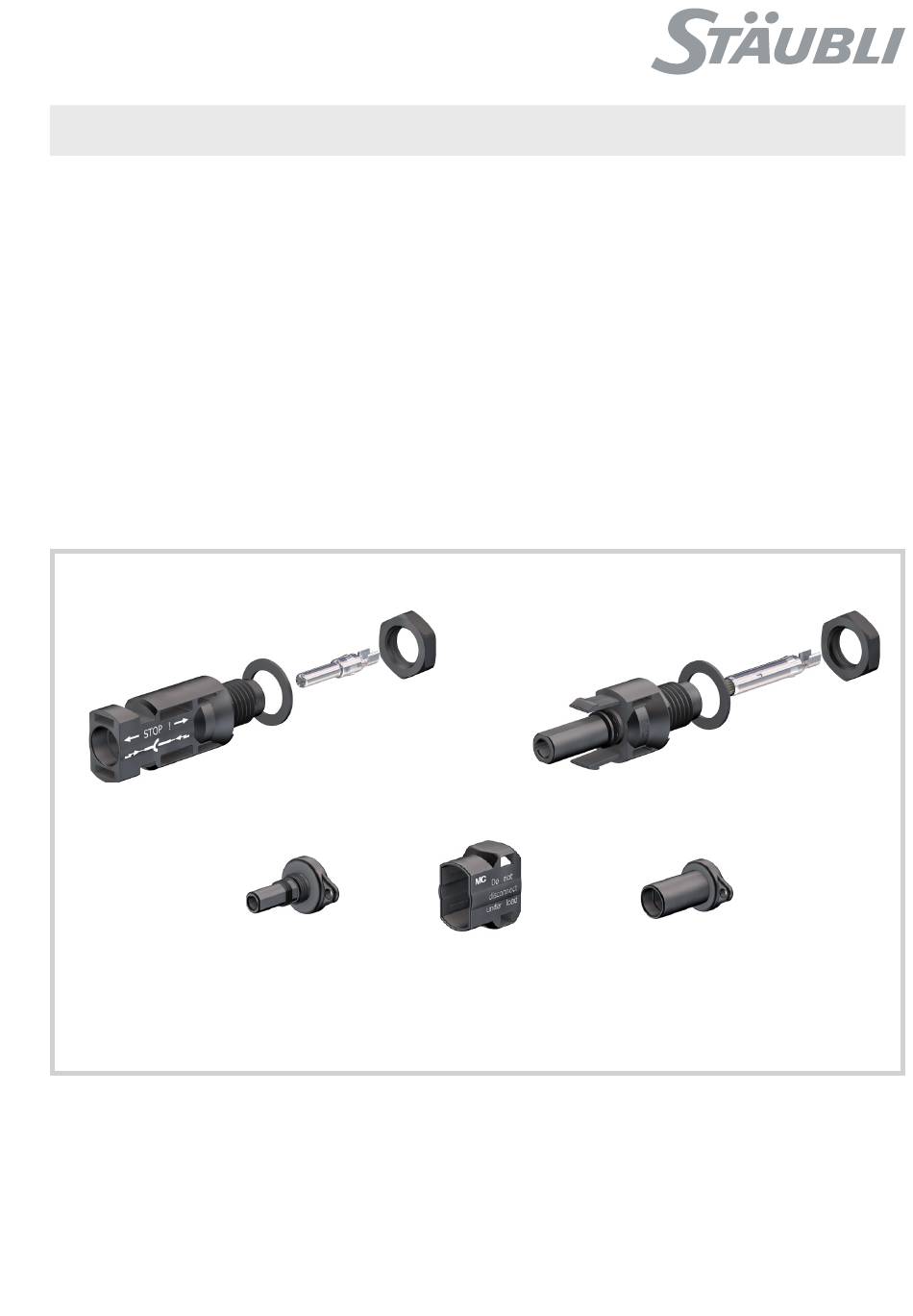

MA275 (de_en)
MA000 (de_en)
Montageanleitung
Montageanleitung
PV Aufbaudosenbuchse
PV-ADBP4-S2, PV-ADBP4-S2-UR
PV Aufbaudosenstecker
PV-ADSP4-S2, PV-ADSP4-S2-UR
PV Aufbaudosenbuchse mit Leitung
MC-K.../PV-ADBP4-S2, MC-K.../PV-ADBP4-S2-UR
PV Aufbaudosenstecker mit Leitung
MC-K.../PV-ADSP4-S2, MC-K.../PV-ADSP4-S2-UR
Inhalt
Sicherheitshinweise ����������������������������������������������������������������� 2-4
Erforderliches Werkzeug ��������������������������������������������������������������5
Abisolieren �����������������������������������������������������������������������������������7
Crimpen ��������������������������������������������������������������������������������������7
Montage der Kupplungen ������������������������������������������������������������8
Montage-Prüfung ������������������������������������������������������������������������9
Stecken und Trennen �����������������������������������������������������������������10
Technische Daten ����������������������������������������������������������������������11
Aufbaudosenstecker
Male panel receptacle
PV-ADSP4-S2
PV-ADSP-S2-UR
Optional:
PV-SVK4
MA000 (de_en)
MA275 (de_en)
Assembly instructions
Assembly instructions
PV Female panel receptacle
PV-ADBP4-S2, PV-ADBP4-S2-UR
PV Male panel receptacle
PV-ADSP4-S2, PV-ADSP4-S2-UR
PV Female panel receptacle with cable
MC-K.../PV-ADBP4-S2, MC-K.../PV-ADBP4-S2-UR
PV Male panel receptacle with cable
MC-K.../PV-ADSP4-S2, MC-K.../PV-ADSP4-S2-UR
Content
Safety Instructions ������������������������������������������������������������������� 2-4
Tools required ������������������������������������������������������������������������������5
Stripping ��������������������������������������������������������������������������������������7
Crimping ��������������������������������������������������������������������������������������7
Installation of couplings����������������������������������������������������������������8
Assembly check ��������������������������������������������������������������������������9
Plugging and unplugging �����������������������������������������������������������10
Technical data ���������������������������������������������������������������������������11
Aufbaudosenbuchse
Female panel receptacle
PV-ADBP4-S2
PV-ADBP4-S2-UR
PV-SSH4
PV-BVK4
1 / 12

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Staubli PV-ADBP4-S2

  • Seite 1: Inhaltsverzeichnis

    MA000 (de_en) MA275 (de_en) Montageanleitung Montageanleitung Assembly instructions Assembly instructions PV Aufbaudosenbuchse PV Female panel receptacle PV-ADBP4-S2, PV-ADBP4-S2-UR PV-ADBP4-S2, PV-ADBP4-S2-UR PV Aufbaudosenstecker PV Male panel receptacle PV-ADSP4-S2, PV-ADSP4-S2-UR PV-ADSP4-S2, PV-ADSP4-S2-UR PV Aufbaudosenbuchse mit Leitung PV Female panel receptacle with cable MC-K.../PV-ADBP4-S2, MC-K.../PV-ADBP4-S2-UR...
  • Seite 2: Sicherheitshinweise

    Sicherheitshinweise Safety instructions Diese Montageanleitung und die darin beschriebenen Montage- These assembly instructions and the assembly steps and in- schritte und -hinweise sind Bestandteil bzw� Voraussetzung der structions described are an integral part of and prerequisite for Zertifizierungen durch TÜV und UL� certification by TÜV and UL�...
  • Seite 3 Sicherheitshinweise Safety instructions Do not disconnect under load (IEC 60417-6070) Trennung unter Last: PV-Steckverbinder dürfen nicht unter Last Disconnect Under Load: PV plug connections must not be dis- getrennt werden� connected while under load� They can be placed in a no load Nur im Leerlaufbetrieb durch Abschaltung des DC/AC Wandlers state by switching off the DC/AC converter or breaking the AC oder Unterbrechung des AC Stromkreises trennen�...
  • Seite 4: Für Den Einsatz In Anwendungen Außerhalb Der Photovoltaik

    Stäubli Technical Description Report „MC4 & MC4-Evo 2 für low-voltage DC applications up to 100 A“ which is available on Niederspannungs-Gleichstrom-Anwendungen bis 100 A“ unter www�ec�staubli�com www�ec�staubli�com� Für Anwendungen außerhalb der Photovoltaik beachten Sie bitte: For non-photovoltaic applications, please note: Die Steckverbinder PV-ADBP4���, PV-ADSP4���...
  • Seite 5: Erforderliches Werkzeug

    Type: PV-AZM-1�5/6 Bestell-Nr� 32�6027-156 Order No�: 32�6027-156 Hinweis: Note: Bedienungsanleitung MA267, Operating instructions MA267, www�staubli�com/electrical www�staubli�com/electrical (ill. 2) (ill. 2) Crimpzange PV-CZM��� inkl� Lokator Crimping pliers PV-CZM��� incl� locator und eingebautem Crimpeinsatz� and crimping die� Crimpbereich: Crimping ranges: 1,5 / 2,5 / 4 mm² (14 / 12 AWG) 1,5 / 2,5 / 4 mm²...
  • Seite 6 (ill. 7) (ill. 7) PV-MS-PLS Montageschlüssel Open-end spanner PV-MS-PLS Bestell-Nr� 32�6058 Order No� 32�6058 Hinweis: Note: Bedienungsanleitung MA270, Operating instructions MA270, www�staubli�com/electrical www�staubli�com/electrical (ill. 8) (ill. 8) PV-PST Prüfstift Test plug PV-PST Bestell-Nr� 32�6028 Order No� 32�6028 6 / 12...
  • Seite 7: Abisolieren

    Maße b kontrollieren, siehe Tab� 1� Check dimensions b, see Tab� 1� Tab. 1 b: Kontrollmaß Leiterquerschnitt b: Control dimension Conductor cross section Type PV-ADSP4-S2/2,5 PV-ADBP4-S2/2,5 1,5 – 2,5 PV-ADSP4-S2-UR/2,5 PV-ADBP4-S2-UR/2,5 PV-ADSP4-S2/6 PV-ADBP4-S2/6 4 – 6 12 / 10 PV-ADSP4-S2-UR/6...
  • Seite 8: Spezielle Sicherheitshinweise Für Das Crimpen

    (ill. 13) (ill. 13) Abisoliertes Kabel einführen, bis die Insert the stripped cable end until the Litzen des Kabels am Klemmbügel an- cable strands come up against the schlagen� Crimpzange ganz schließen� locator� Completely close the crimping pliers� (ill. 14) (ill.
  • Seite 9: Montage-Prüfung

    (ill. 16) (ill. 16) Achtung: Attention: Bevor die Kunststoffisolationen Before mounting the plastic insula- durch die Bohrungen geführt wer- tions through the bore, the gasket den, muss sichergestellt sein, dass must be located on the insulation� die Flachdichtung auf der Isolation sitzt�...
  • Seite 10: Stecken Und Trennen

    Stecken und Trennen Plugging and unplugging (ohne und mit Sicherungshülse (without and with safety lock clip CLICK PV-SSH4) PV-SSH4) Stecken Plugging (ill. 20) (ill. 20) Kabelkupplung zusammenstecken bis Plug the parts of the cable coupler zum Einrasten� Korrektes Einrasten together until engaged� Check correct durch Ziehen an der Kabelkupplung engagement by pulling on the cable kontrollieren�...
  • Seite 11: Technische Daten

    E343181 CSA zertifiziert nach UL6703 CSA certified according UL6703 250725 PV-ADSP4-S2��� / PV-ADBP4-S2��� sowie/as well as PV-ADSP4-S2-UR�� / PV-ADBP4-S2-UR�� mit/with PV-1500 DC-F Kabel/Cable (2PfG�1990/05�12) PV-ADSP4-S2��� / PV-ADBP4-S2��� sowie/as well as PV-ADSP4-S2-UR�� / PV-ADBP4-S2-UR�� mit/with PV1-F Kabel/Cable (2PfG�1169/08�07) 11 / 12...
  • Seite 12 Notizen / Notes: Hersteller/Producer: Stäubli Electrical Connectors AG Stockbrunnenrain 8 4123 Allschwil/Switzerland Tel. +41 61 306 55 55 +41 61 306 55 56 mail ec.ch@staubli.com www.staubli.com/electrical 12 / 12...

Diese Anleitung auch für:

Pv-adbp4-s2-urPv-adsp4-s2Pv-adsp4-s2-ur
