Hinweise zur Installation
Hinweis
Die nationalen/lokalen Installationsvorschriften zu Leitungen
sind zu befolgen�
Hinweis
Wenn der Steckverbinder in Niederspannungs-Gleichstrom
Anwendungen für andere Zwecke als in einem Photovoltaik-
System verwendet werden soll, befolgen Sie bitte die Hinweise
im Stäubli Technical Description Report�
Allgemeine Installationshinweise
Nicht gesteckte Steckverbinder sind mit Schutzkappen vor Um-
•
welteinflüssen zu schützen (Feuchtigkeit, Schmutz, Staub etc�)�
Kontaminierte Steckverbinder nicht miteinander verbinden�
•
Steckverbinder dürfen nicht in Berührung mit jeglichen Chemi-
•
kalien kommen�
Steckverbinder sollten so installiert werden, dass sie möglichst
•
wenig direktem Sonnenlicht ausgesetzt sind�
Leitungsführung
Die Leitung muss so installiert werden, dass sie mindestens
•
20 mm (0�75 inches) gerade und ohne Biegung oder Belastung
aus der Verschraubung bzw� den Dichtungen des Steckverbin-
ders nach unten herausgeführt wird�
Sicherstellen, dass der Steckverbinder sich nicht an der tiefsten
•
Stelle der Verkabelung befindet, wo sich Wasser ansammeln
kann�
Hinweis
Spezifikationen des Leitungsherstellers betreffend des Biege-
radius beachten�
Verunreinigte/beschädigte Steckverbinder
Sicherstellen, dass der Steckverbinder nicht durch Umweltein-
•
flüsse verunreinigt wird (z� B� durch Naturstoffe wie Erde, Was-
ser, Insekten, Staub)�
Sicherstellen, dass die Oberfläche des Steckverbinders nicht
•
verunreinigt wird (z� B� durch Aufkleber, Farbe, Schrumpf-
schläuche)�
Der Steckverbinder darf nicht direkt auf der Dachfläche liegen�
•
Sicherstellen, dass der Steckverbinder nicht in stehendem Was-
•
ser steht�
Sicherstellen, dass die Kabelbinder nicht direkt am Steckverbin-
•
dergehäuse befestigt werden�
Notes on installation
Link
< 20 mm
MA250
Note
The local/national installation instructions regarding cables
have to be observed�
Note
If the connector is to be used in low-voltage DC applications
other than those in a photovoltaic array, please consult the
information as provided in the Stäubli Technical Description
Report�
Link
General notes on installation
Unmated connectors must be protected from environmental
•
impact (moisture, dirt, dust, etc�) with sealing caps�
Do not mate contaminated connectors�
•
Connectors must not come into contact with any chemicals�
•
Connectors should be installed so that the exposure to direct
•
sunlight is minimized�

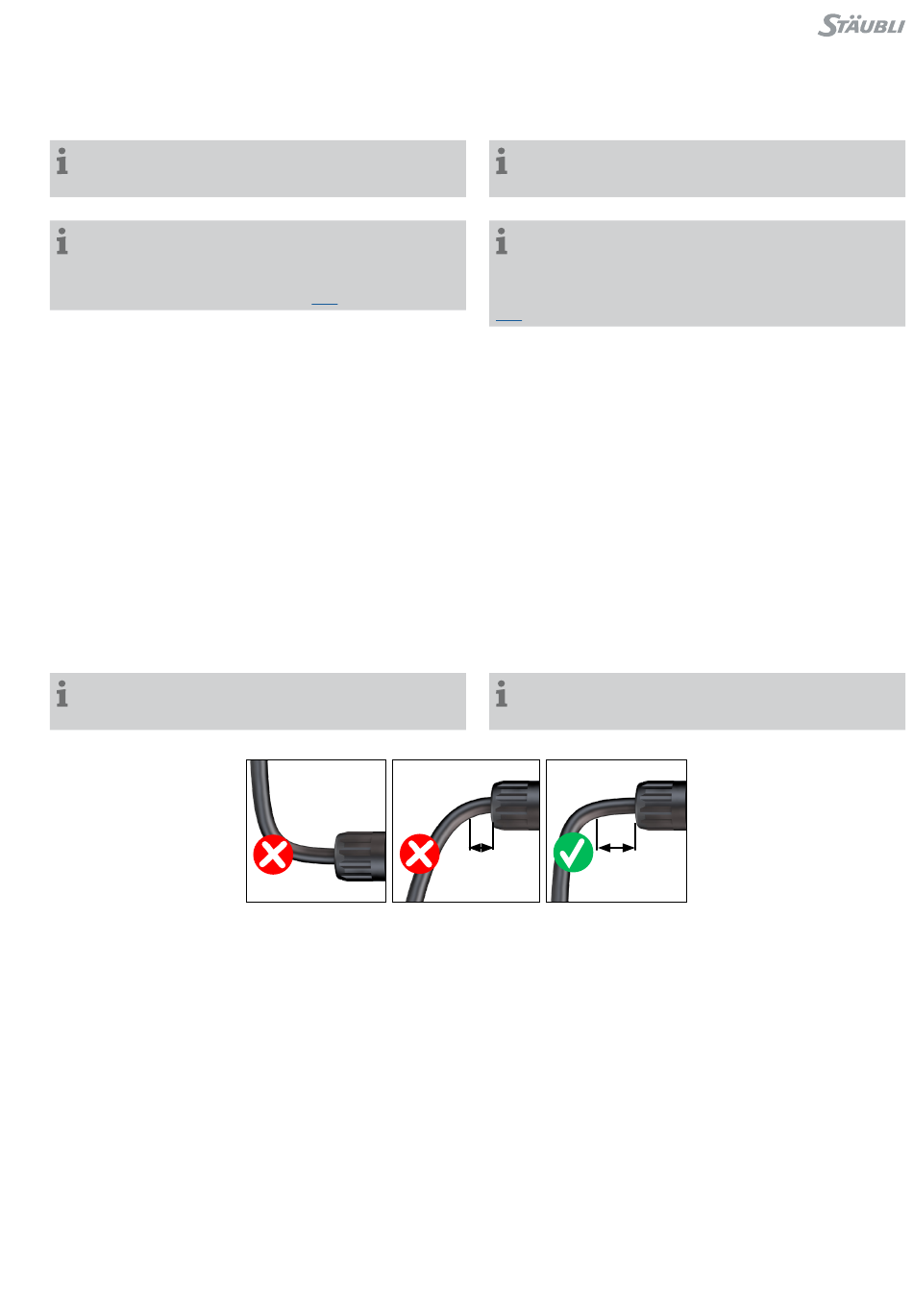

Cable routing and wire management
Cable management must allow a minimum of 20 mm
•
(0�75 inches) of cable that exits directly from the cable seal
without bending or stress�
Do not allow that the connector is at the lowest point of cabling
•
where water can collect�
Note
Refer to cable manufacturers specification for minimum
bending radius�
> 20 mm
Contaminated/damaged connectors
Make sure that the connector does not become contaminated
•
due to environmental influences (e�g� natural substances such
as soil, water, insects, dust)�
Do not allow the connector to be contaminated on its surface
•
(e�g� stickers, paint, heat shrink tubing)�
Do not allow that the connector is directly on the roofing surface�
•
Do not allow that the connector is in standing water�
•
Do not allow cable ties to be mounted directly on the connector
•
body�
3 / 8
