Staubli PV-AZS4 Montageanleitung
Staubli PV-AZS4 Montageanleitung

Staubli PV-AZS4 Montageanleitung

Pv-abzweigstecker, pv-abzweigbuchse

Werbung

MA250 (de)
MA000 (de_en)
Montageanleitung
Montageanleitung
PV-Abzweigstecker PV-AZS4
PV-Abzweigbuchse PV-AZB4
Inhalt
Sicherheitshinweise ���������������������������������������������������������������������2
Hinweise zur Installation ���������������������������������������������������������������3
Lagerung �������������������������������������������������������������������������������������4
Werkzeug �����������������������������������������������������������������������������������5
Stecken und Trennen �������������������������������������������������������������������5
Beispiel einer Parallelschaltung ����������������������������������������������������6
Technische Daten ������������������������������������������������������������������������8

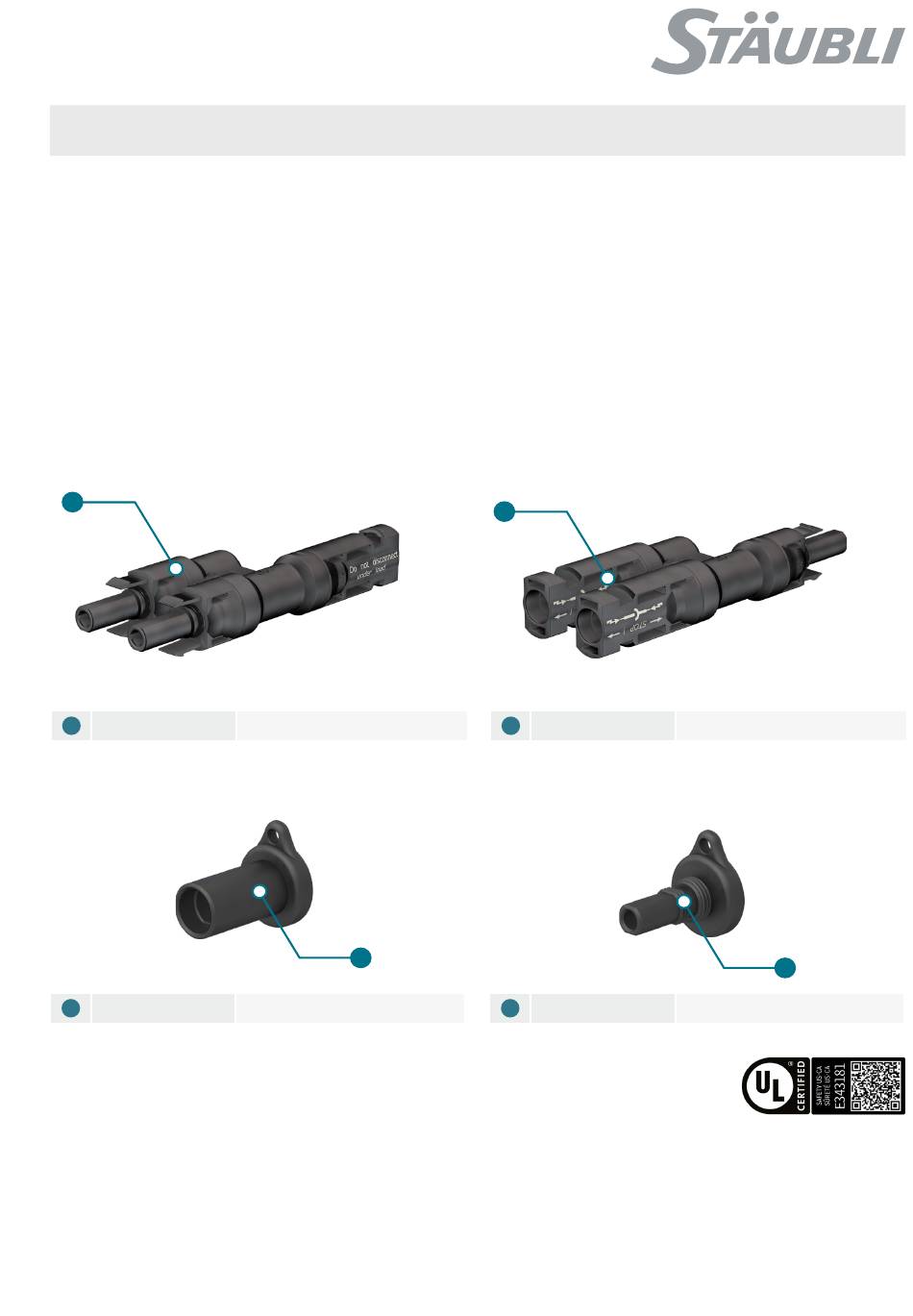

Produktübersicht
1
Buchse
1
Socket
Optionales Zubehör
Buchsen-Schutzkappe
3
Socket sealing cap
PV-AZB4
3
PV-BVK4
MA250 (en)
MA000 (de_en)
Assembly instructions
Assembly instructions
PV Branch plug PV-AZS4
PV Branch socket PV-AZB4
Content
Safety Instructions �����������������������������������������������������������������������2
Notes on installation ��������������������������������������������������������������������3
Storage ���������������������������������������������������������������������������������������4
Tools �������������������������������������������������������������������������������������������5
Mating and disconnecting ������������������������������������������������������������5
Example of parallel connections ���������������������������������������������������6
Technical data �����������������������������������������������������������������������������7
Product overview
2
Stecker
2
Plug
Optional accessories
Stecker-Schutzkappe
4
Plug sealing cap
PV-AZS4
4
PV-SVK4
1 / 8

Werbung

loading

Inhaltszusammenfassung für Staubli PV-AZS4

  • Seite 1 MA000 (de_en) MA250 (de) MA000 (de_en) MA250 (en) Montageanleitung Montageanleitung Assembly instructions Assembly instructions PV-Abzweigstecker PV-AZS4 PV Branch plug PV-AZS4 PV-Abzweigbuchse PV-AZB4 PV Branch socket PV-AZB4 Inhalt Content Sicherheitshinweise ���������������������������������������������������������������������2 Safety Instructions �����������������������������������������������������������������������2 Hinweise zur Installation ���������������������������������������������������������������3 Notes on installation ��������������������������������������������������������������������3 Lagerung �������������������������������������������������������������������������������������4...
  • Seite 2 Dokument beschrieben anwendbar werden� For more information, contact Stäubli • Für mehr Informationen Stäubli kontaktieren www�staubli�com/electrical • www�staubli�com/electrical Anforderungen an das Personal Requirements for personnel Die Montage und Installation dürfen ausschließlich von einer...
  • Seite 3 Hinweise zur Installation Notes on installation Hinweis Note Die nationalen/lokalen Installationsvorschriften zu Leitungen The local/national installation instructions regarding cables sind zu befolgen� have to be observed� Hinweis Note Wenn der Steckverbinder in Niederspannungs-Gleichstrom If the connector is to be used in low-voltage DC applications Anwendungen für andere Zwecke als in einem Photovoltaik- other than those in a photovoltaic array, please consult the System verwendet werden soll, befolgen Sie bitte die Hinweise...
  • Seite 4 Mechanische Beanspruchung Mechanical stress Die Steckverbinder sollen nicht durch das Kabelmanagement Connectors shall not be under strain from cable management� • • belastet werden� Check that the connectors are not subjected to a permanent • Sicherstellen, dass die Steckverbinder keiner dauerhaften me- mechanical tensile load or vibration�...
  • Seite 5 Werkzeug Tools Montageschlüssel-Set PV-MS, Open-end spanner set PV-MS, Bestell-Nr� 32�6024 Order No� 32�6024 Stecken und Trennen Mating and disconnecting Stecken Mating Steckvervinder zusammenstecken bis Mate the connector until a “click“ can • • ein „Klick“ hörbar ist� be heard� Korrektes Einrasten durch Ziehen am Check correct engagement by gently •...
  • Seite 6 Beispiel einer Parallelschaltung Example of parallel connections Achtung Attention Bei der Installation von parallel geschalteten PV-Modulen auf By the installation of PV modules connected in parallel, it die richtige Verschaltung der Strings achten� is important to observe the correct interconnection of the strings�...
  • Seite 7 Technische Daten Technical data PV-AZB4, Typenbezeichung Type designation PV-AZS4 Steckverbindersystem Connector system Ø 4 mm Bemessungsspannung Rated voltage DC 1500 V Bemessungsstrom Rated current 50 A Bemessungsstoßspannung Rated impulse voltage 12 kV Umgebungstemperaturbereich Ambient temperature range -40 °C...+90 °C (IEC) Obere Grenztemperatur Upper limiting temperature 105 °C (IEC) Max.
  • Seite 8 Notizen/Notes: Hersteller/Manufacturer: Stäubli Electrical Connectors AG Stockbrunnenrain 8 4123 Allschwil/Switzerland Tel. +41 61 306 55 55 +41 61 306 55 56 mail ec.ch@staubli.com www.staubli.com/electrical 8 / 8 MA250...
