7 Inbetriebnahme
Beispiel
3,5
3,0
2,5
2,0
1,5
1,0
0,5
0,0
-0,5
-1,0
-1,5
2
-2,0
0
25
1
83299901 1/2019-02 Et
Montage- und Betriebsanleitung
Gasbrenner WG30.../1-C ZM-LN

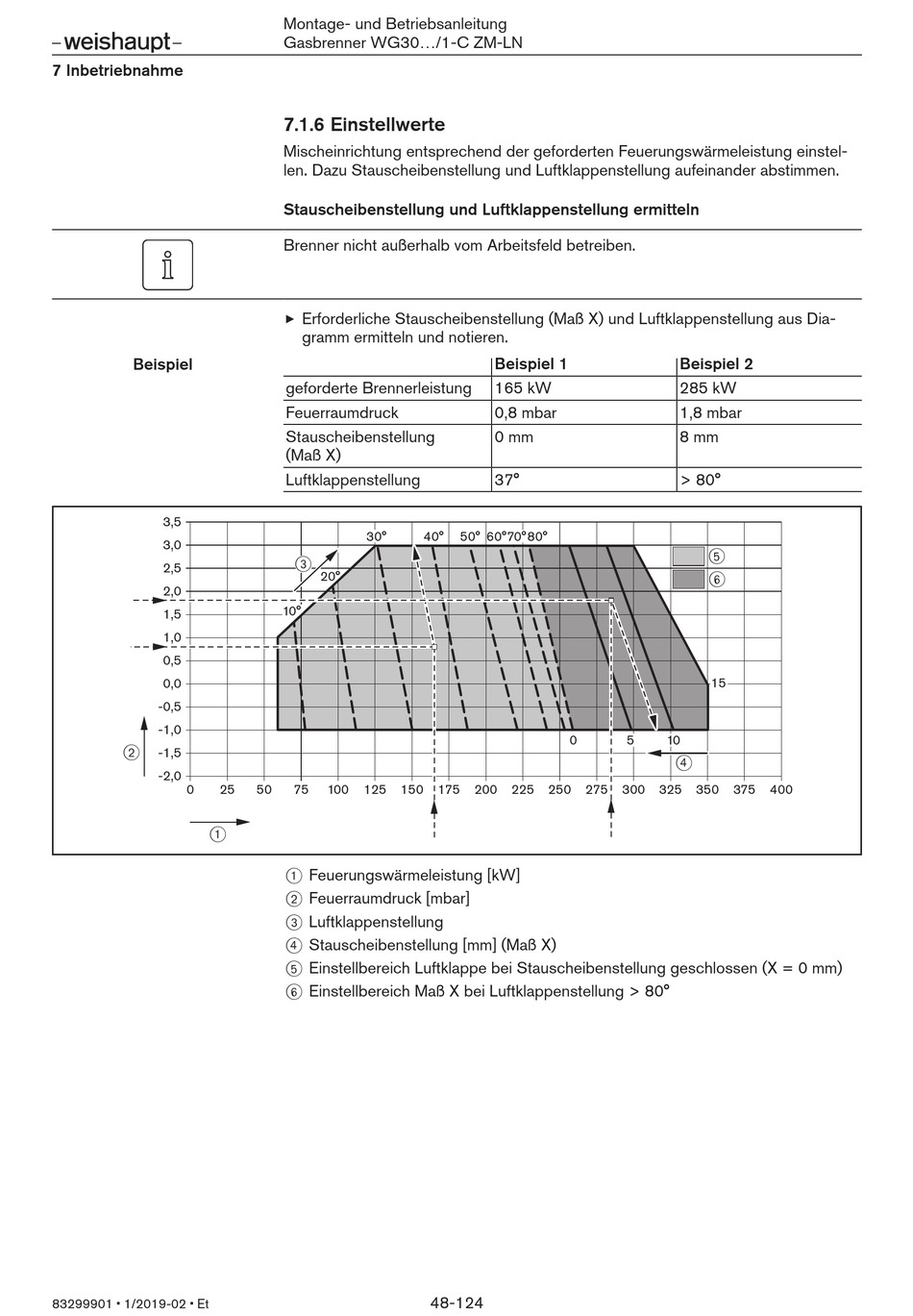

7.1.6 Einstellwerte
Mischeinrichtung entsprechend der geforderten Feuerungswärmeleistung einstel-
len. Dazu Stauscheibenstellung und Luftklappenstellung aufeinander abstimmen.
Stauscheibenstellung und Luftklappenstellung ermitteln
Brenner nicht außerhalb vom Arbeitsfeld betreiben.
Erforderliche Stauscheibenstellung (Maß X) und Luftklappenstellung aus Dia-
gramm ermitteln und notieren.
geforderte Brennerleistung
Feuerraumdruck
Stauscheibenstellung
(Maß X)
Luftklappenstellung
30°
40°
3
20°
10°
50
75
100
125
150
1 Feuerungswärmeleistung [kW]
2 Feuerraumdruck [mbar]
3 Luftklappenstellung
4 Stauscheibenstellung [mm] (Maß X)
5 Einstellbereich Luftklappe bei Stauscheibenstellung geschlossen (X = 0 mm)
6 Einstellbereich Maß X bei Luftklappenstellung > 80°
Beispiel 1
165 kW
0,8 mbar
0 mm
37°
50° 60°70°80°
0
175
200
225
250
275
48-124
Beispiel 2
285 kW
1,8 mbar
8 mm
> 80°
5
6
15
5
10
4
300
325
350
375
400
