4
Vor der Inbetriebnahme

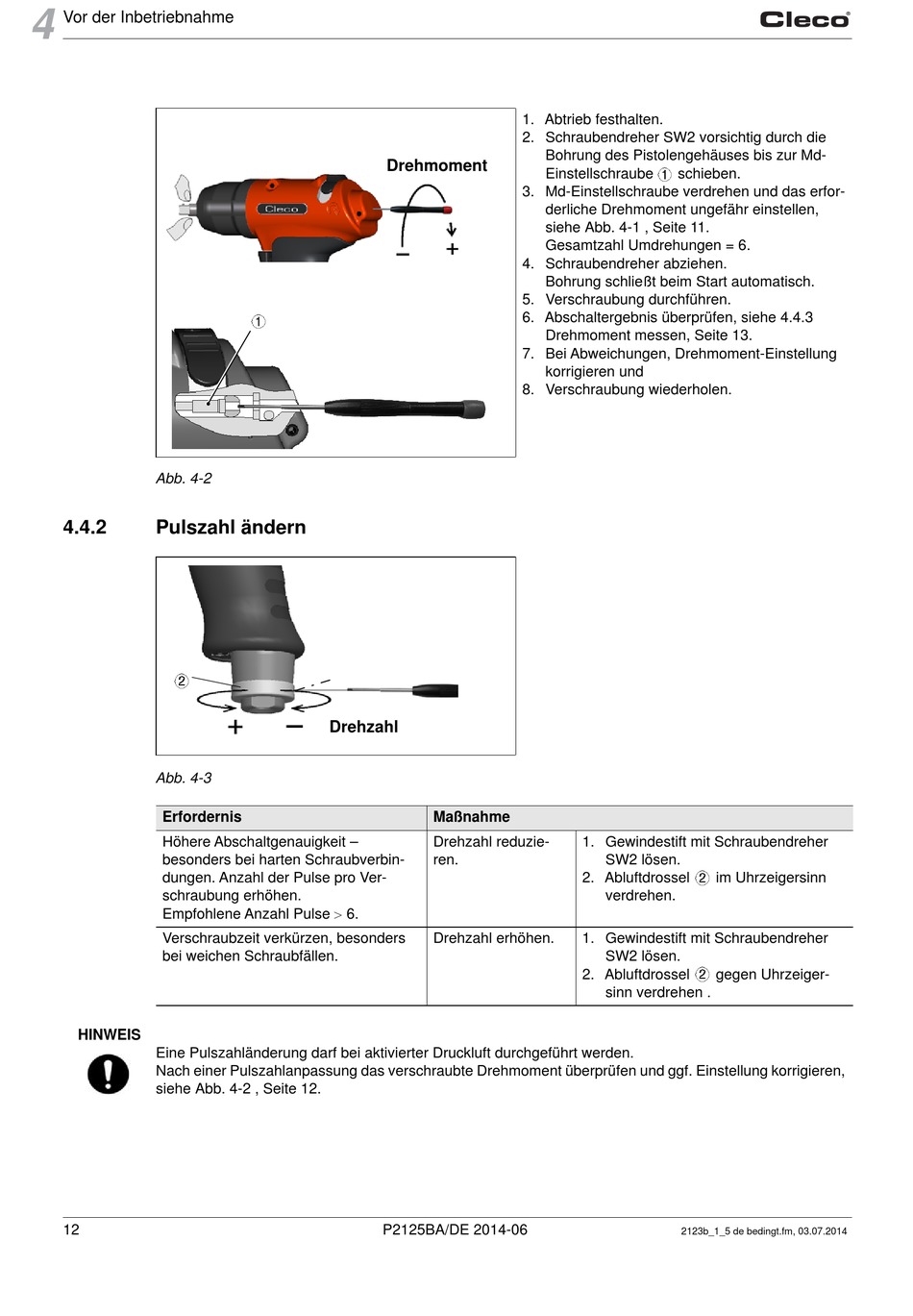

Abb. 4-2
4.4.2
Pulszahl ändern
Abb. 4-3
Erfordernis
Höhere Abschaltgenauigkeit –
besonders bei harten Schraubverbin-
dungen. Anzahl der Pulse pro Ver-
schraubung erhöhen.
Empfohlene Anzahl Pulse 6.
Verschraubzeit verkürzen, besonders
bei weichen Schraubfällen.
HINWEIS
Eine Pulszahländerung darf bei aktivierter Druckluft durchgeführt werden.
Nach einer Pulszahlanpassung das verschraubte Drehmoment überprüfen und ggf. Einstellung korrigieren,
siehe Abb. 4-2 , Seite 12.
12
Drehmoment
Drehzahl
Maßnahme
Drehzahl reduzie-
ren.
Drehzahl erhöhen.
P2125BA/DE 2014-06
1. Abtrieb festhalten.
2. Schraubendreher SW2 vorsichtig durch die
Bohrung des Pistolengehäuses bis zur Md-
Einstellschraube
schieben.
3. Md-Einstellschraube verdrehen und das erfor-
derliche Drehmoment ungefähr einstellen,
siehe Abb. 4-1 , Seite 11.
Gesamtzahl Umdrehungen = 6.
4. Schraubendreher abziehen.
Bohrung schließt beim Start automatisch.
5. Verschraubung durchführen.
6. Abschaltergebnis überprüfen, siehe 4.4.3
Drehmoment messen, Seite 13.
7. Bei Abweichungen, Drehmoment-Einstellung
korrigieren und
8. Verschraubung wiederholen.
1. Gewindestift mit Schraubendreher
SW2 lösen.
2. Abluftdrossel
verdrehen.
1. Gewindestift mit Schraubendreher
SW2 lösen.
2. Abluftdrossel
sinn verdrehen .
2123b_1_5 de bedingt.fm, 03.07.2014
im Uhrzeigersinn
gegen Uhrzeiger-
