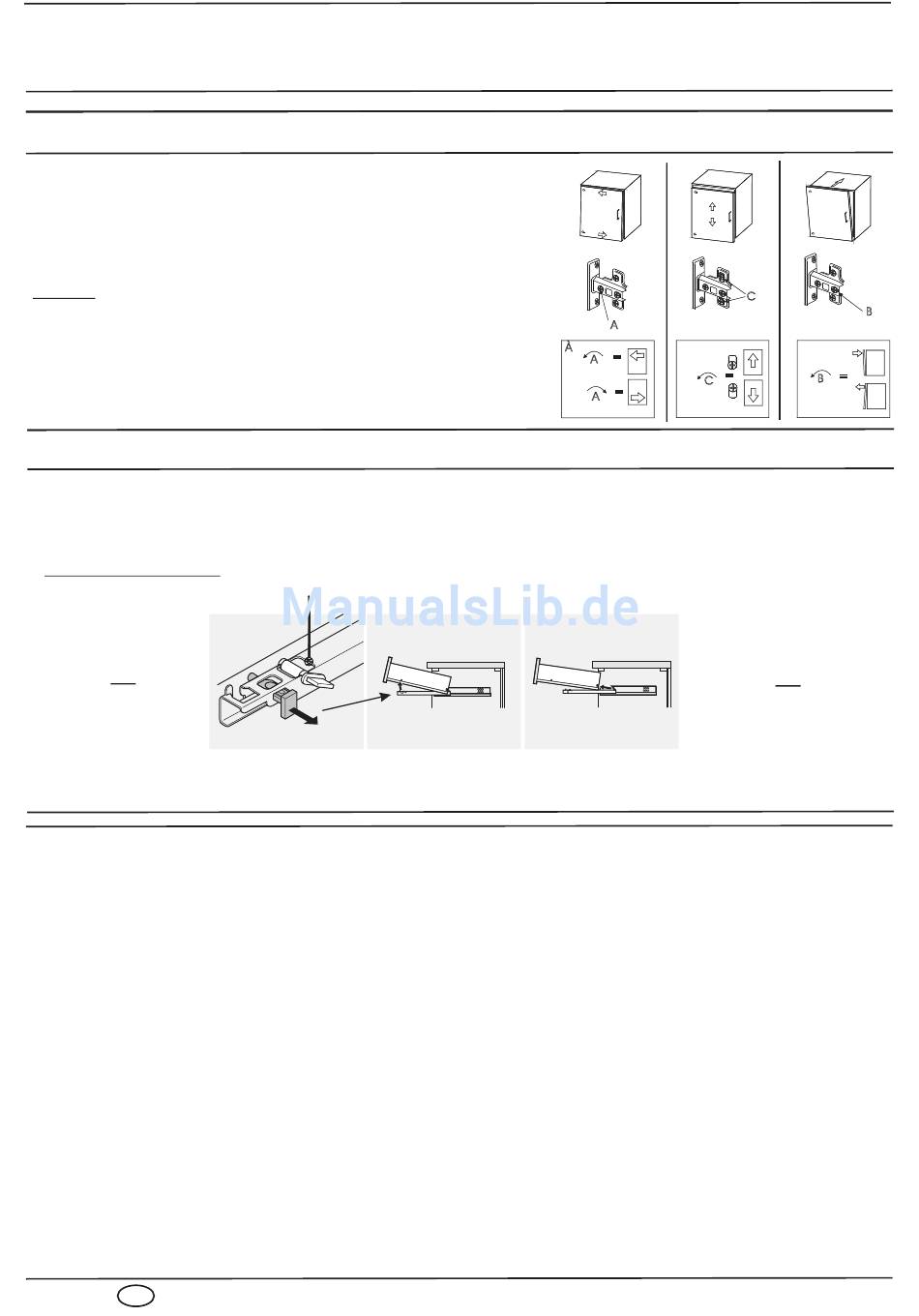

Beschlagseinstellungen
Türen
Türen einstellen
Bevor Sie die Türen nachstellen, prüfen Sie, ob der Korpus
richtig ausgerichtet ist.
Hinweis:
C
Falls ein Tip-On Beschlag verwendet wird, ist dieser vor
B
A
dem Ausrichten einzusetzen.
À
=
A
Ist ein Nachstellen notwendig,
=
=
B
C
=
können Sie die Türen wie in Abb.1 einstellen.
A

Schubkasten ausbauen

Wie die Schubkästen zu entnehmen sind, ist in der unteren Abbildung beschrieben.
Nach dem endgültigem Einbau des Schubkastens bitte die Höheneinstellung und Nivellierung nicht
vergessen.
Ausbau - Schubkasten
Excenter zur Höheneinstellung
1.
2.
Schieber Entriegeln
Schubkasten anheben
und herausziehen
Entsichern Aushängen
D
