Paneele / Regale - Hartmann Runa Montageanweisung, Gebrauchsund Pflegeanleitung

RUNA
Paneele und Regale
Wandpaneel 1221 / 1225
B 274 H 33,5 T 29
1221
1. Entfernen Sie die Verpackung von den Möbelteilen und legen die Teile auf eine plane, saubere und weiche
Unterlage um Beschädigungen zu vermeiden.
2. Positionieren und montieren Sie zunächst das Hängeelement bevor Sie die Wandpaneele montieren.
3. Anschließend montieren Sie die Wand - Aufhängeschienen für die Wandpaneele. Hierzu sind im
Beschlagsbeutel die kurzen Aufhängeschienen, Kunststoffdübel und Schrauben beigelegt. Die
Aufhängeschiene für das kurze Paneel befindet sich am Paneel selber.

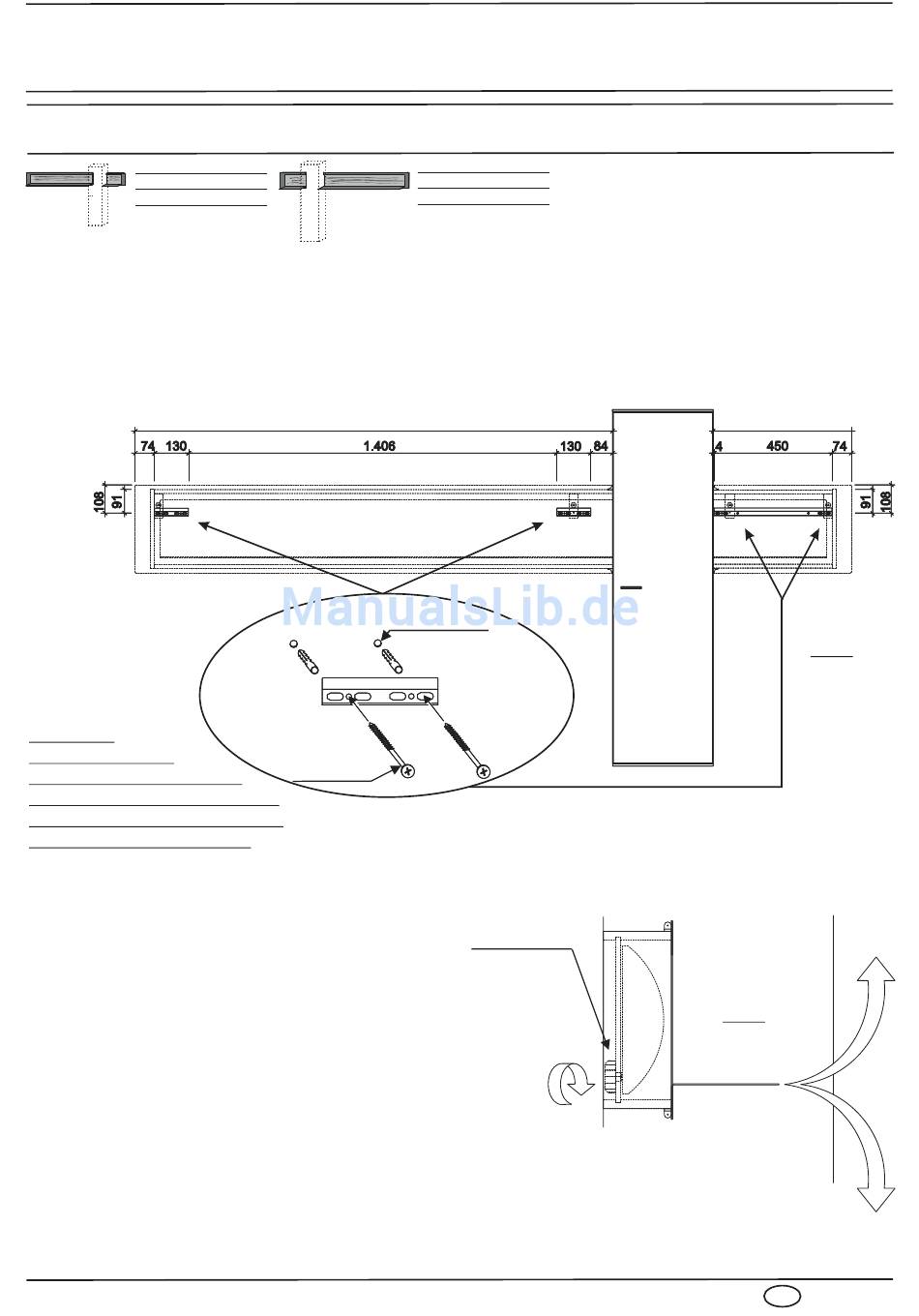

Montieren Sie die Schienen wie in Abbildung 1 dargestellt.
74 74 130 130
!!Achtung:
Befestigen Sie die
kurzen Aufhängeschienen
mit zwei Schrauben; die lange
Schiene wird an jeder Seite mit
zwei Schrauben befestigt !!
4. Richten Sie die Paneele aus.
Zur Neigungsverstellung sind auf der
Rückseite Verstellschrauben vorgesehen.
(Abb. 2)
B 274 H 33,5 T 29
1225
1.406 1.406
Ø8mm Ø8mm
Wandbohrung Wandbohrung
Aufhängeschiene Aufhängeschiene
Ø5,5x60mm Ø5,5x60mm
Holzschraube Holzschraube
84 84
130 130
Rechte Rechte
Verstellschraube
450 450 74 74
4 4
Abb. 1
Abb. 2
D
8
