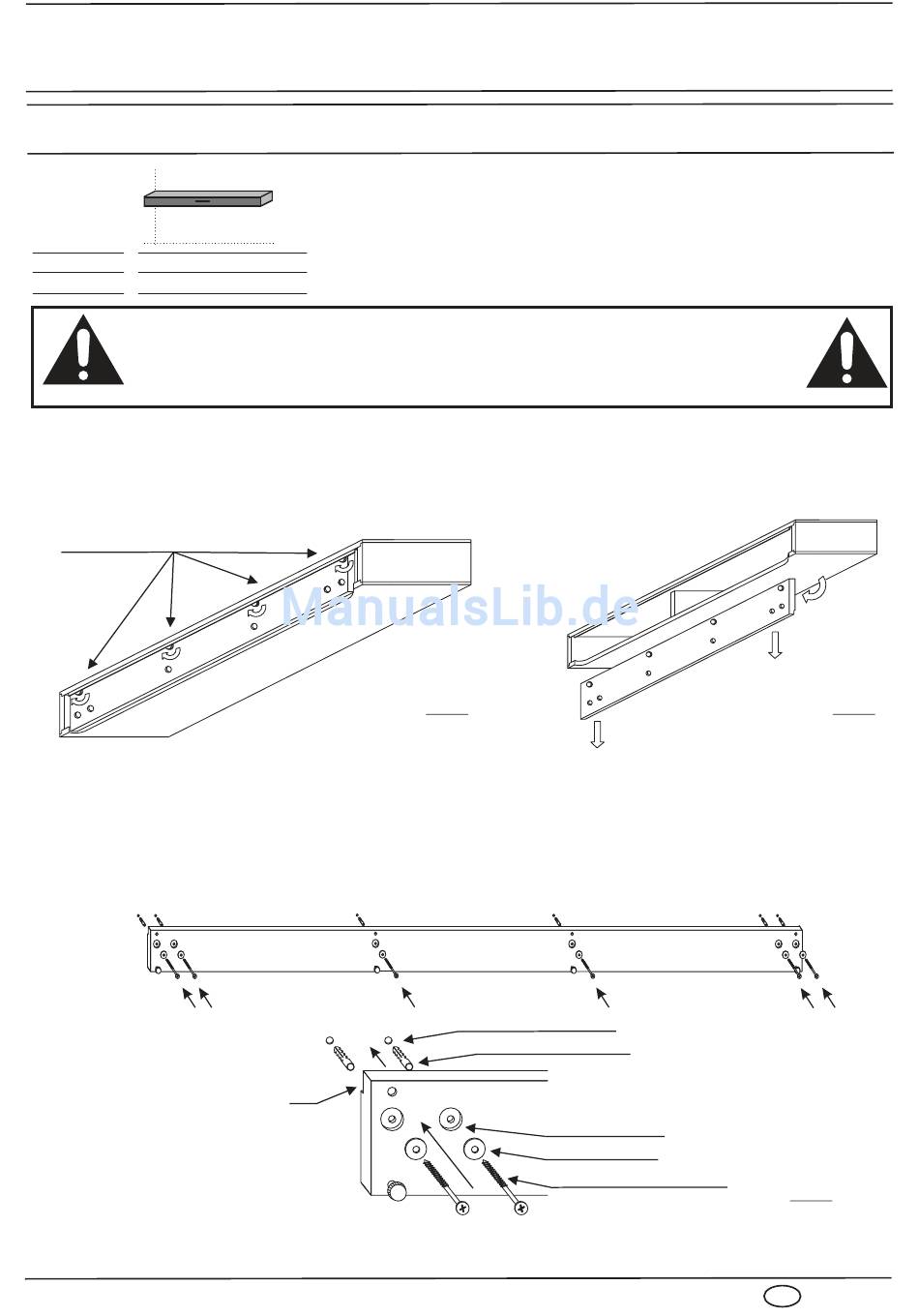

Hängeelement 1155 - Hartmann Runa Montageanweisung, Gebrauchsund Pflegeanleitung

RUNA
Wandbefestigung
Hängeelement 1155
Hängeelement
1 Klappe Metall
Maße in cm B 154 H 13 T 39
Typen-Nr.
1155
Bitte beachten Sie, dass eine fehlerhafte Montage zum Herunterstürzen des Elements
führen kann. Vor der Montage sind die Wand und die Befestigungsmittel auf
1. Entfernen Sie die Verpackung des Hängeelements und legen Sie sie auf eine plane, saubere und
weiche Unterlage.
2. Die Montagerückwand ist im hinteren Bereich der Brücke befestigt. Lösen Sie die Rückwand durch hinein
drehen der Rändelschrauben und ziehen Sie diese durch leichtes kippen nach unten heraus. (Abb. 1 & 2)
Rändelschraube
3. Legen Sie die Position des Hängeelements entsprechend dem mitgelieferten Aufbauplan an der Zimmer-
wand fest. Die Montagerückwand wird ca. 22mm tiefer als die spätere Oberkante der Brücke montiert.
4. Verwenden Sie die Montagerückwand als Schablone und übertragen die Bohrlöcher an die Wand. Die Falz
der Platte wird hierbei nach oben und zur Zimmerwand gedreht.
5. Bohren Sie die Dübellöcher mit einem
Ø 8mm Kunststoffdübeln, Unterlegscheiben und
wand. (Abb. 3)
6. Überprüfen Sie nach der Montage der Rückwand ob diese waagerecht montiert wurde. Eine nachträgliche
Justierung ist nicht möglich.
Eignung zu prüfen! Für Leichtbauwände benötigen Sie spezielle
Befestigungsmittel (nicht im Lieferumfang).
Ø 8mm Bohrer und montieren Sie die Montagerückwand mit den
Falz
Abb. 1
Ø 5,5x75mm Holzschrauben waagerecht an die Zimmer-
Montagerückwand
Ø8mm Dübelbohrung
Ø8mm Kunststoffdübel
Montagerückwand
Montagebohrung
Unterlegscheibe
Ø5,5x75mm Holzschraube
Abb. 2
Abb. 3
