Hartmann RUNA Montageanweisung, Gebrauchsund Pflegeanleitung Seite 10

RUNA
Paneele und Regale

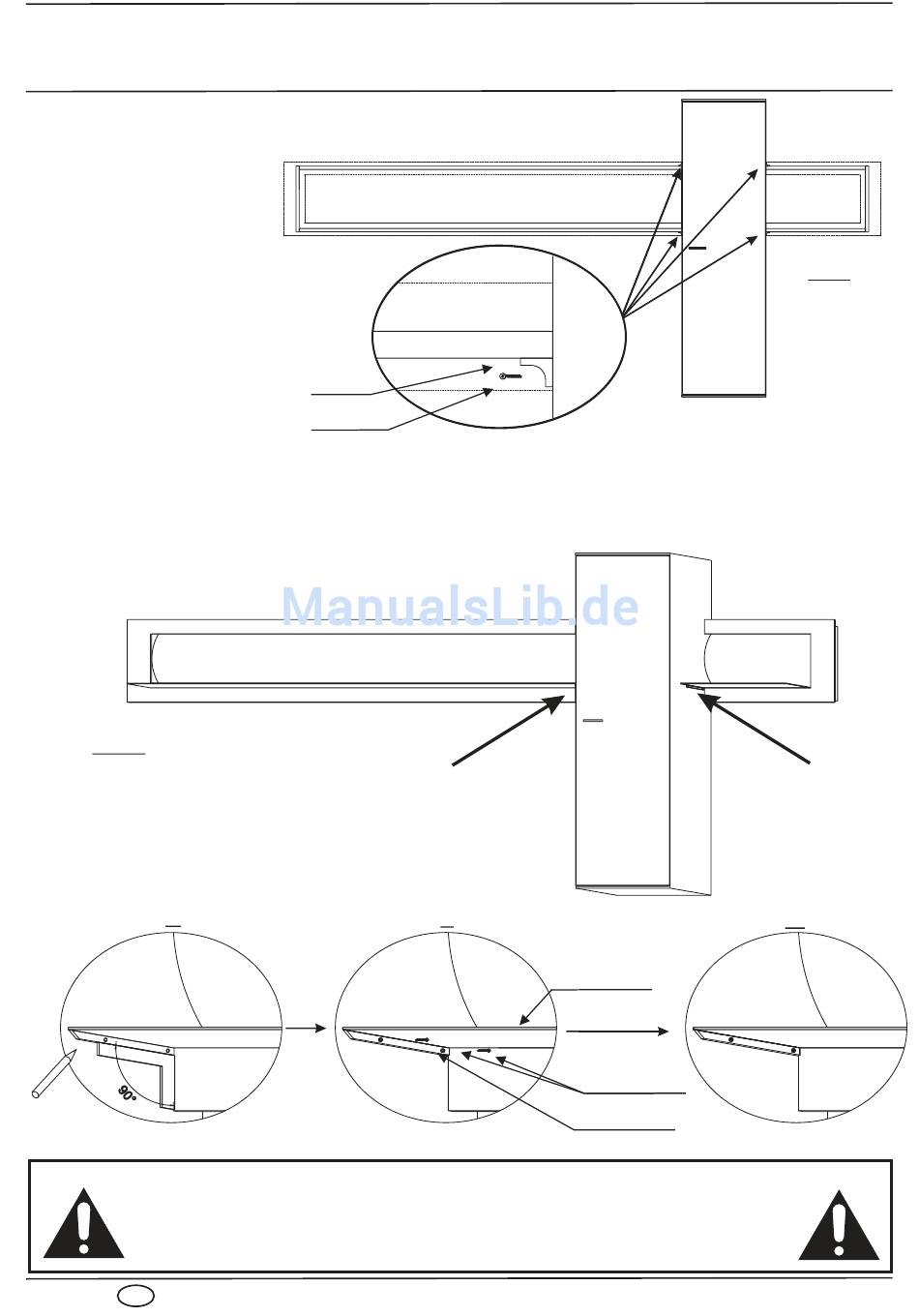

5. Verschrauben Sie die
beiden Paneele mit
dem Hängekorpus.
Hierzu sind hinter dem
Metallrahmen
jeweils oben und
unten Winkel werkseitig
vormontiert. Verwenden
Sie hierzu die Ø3,5x20
Senkkopfschrauben.
(Abb. 3)
6. Die Metallböden der Wandpaneele müssen am Hängeelement fixiert werden. Hierzu wird an beiden Seiten
des Hängeelement unterhalb der Metallböden die Abkantung verschraubt. Hierzu prüfen Sie zunächst den
Winkel des Bodens und zeichnen ggf. leicht an. (Abb. 4A)
7. Befestigen Sie die Abkantung mit den Ø3x15mm
schwarzen Schrauben. (Abb. 4B+C)
Abb. 4
A
Fehlerhafte Montage kann zum Herunterstürzen des Paneels führen!
Aufhängeschienen müssen unbedingt an beiden Seiten mit je 2 Schrauben an-
gedübelt werden! Die Befestigungsmittel und die Wand sind auf Eignung
D
9
Winkel
Ø3,5x20mm
Holzschraube
Seite
Hängeelement
zu prüfen. Für Leichtbauwände verwenden Sie entsprechende
Spezialdübel! Nicht im Lieferumfang enthalten!
Metallrahmen
Hänge-
Korpus Wandpaneel
element
B
Metallboden
Wandpaneel
Wandpaneel
Ø3x15mm schwarze Ø3x15mm schwarze
Holzschraube Holzschraube
Abkantung
Abb. 3
C
