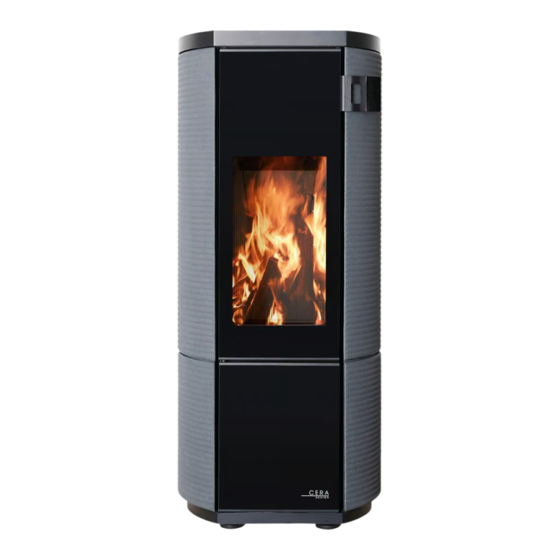

CERA-Design Conte mini Anleitung
Quicklinks
Verwandte Anleitungen für CERA-Design Conte mini
Inhaltszusammenfassung für CERA-Design Conte mini

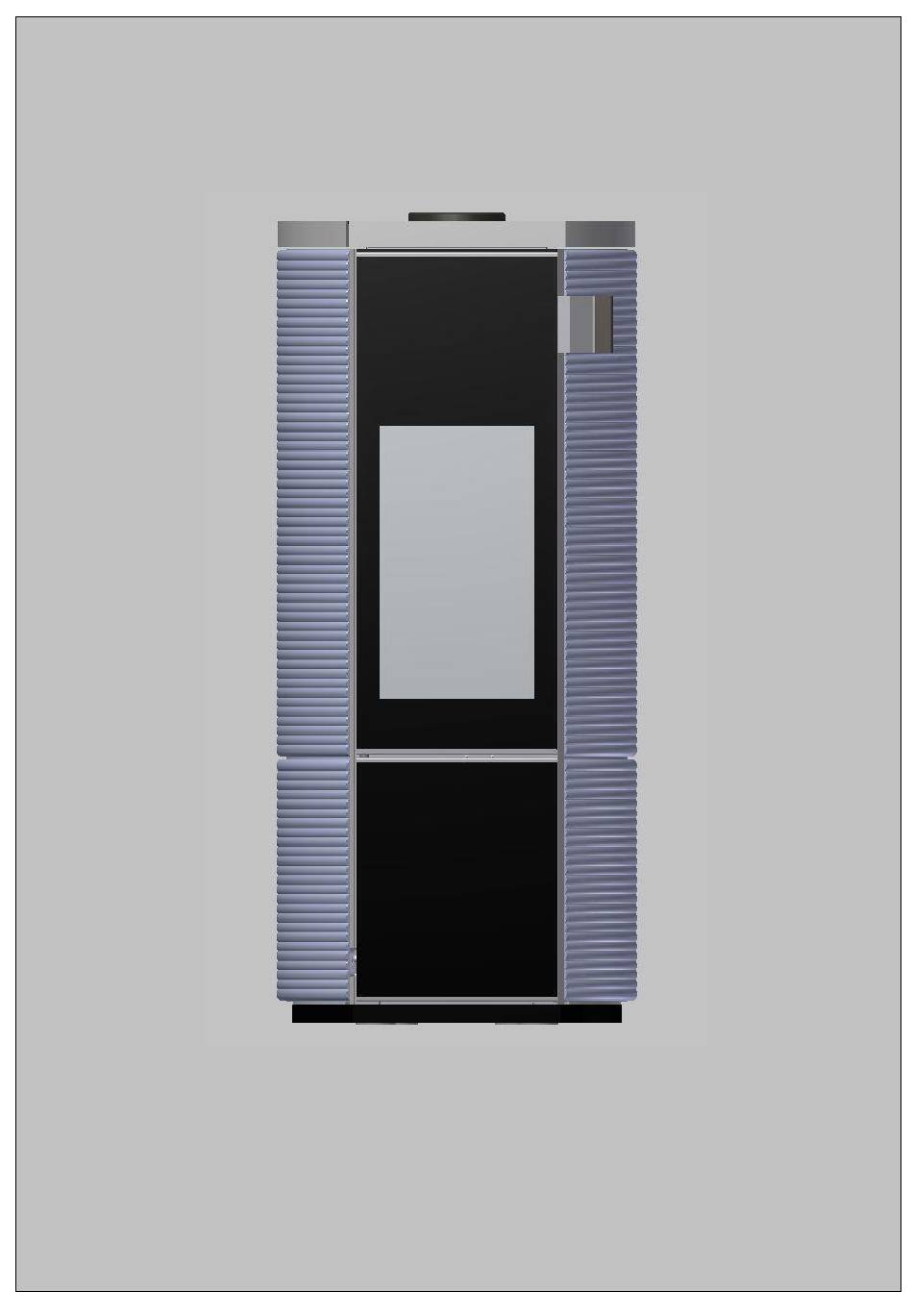

- Seite 1 Cera - Design Conte mini Anleitung...
- Seite 2 Vorwort Sie haben einen Kaminofen modernster Heiztechnik mit großem Bedienungskomfort und hoher Brennstoffausnutzung erworben. Neben der stimmungsvollen Atmosphäre eines Kaminfeuers gestatten unsere Öfen den Einsatz als hochwertige Raumheizer. Ordnungsgemäße Aufstellung sowie richtige Handhabung und Pflege sind für einen störungsfreien Betrieb und lange Lebensdauer unerlässlich. Beachten Sie deshalb alle Hinweise in dieser Anleitung.
- Seite 3 Abstand zu diesen Teilen nicht mindestens 80 cm beträgt. Ausrichten des Ofens Die Füße des Conte mini sind in der Höhe verstellbar, so dass kleinere Unebenheiten ausgeglichen werden können. Fußeinstellung: die Füße können durch die seitlichen Öffnungen im unteren Bereich des...
- Seite 4 Luftregulierung Die Luftregulierung des Conte mini befindet sich hinter der unteren Bedientür. Jeder Conte besitzt nur einen Luftregulierhebel. Mit diesem Hebel werden Primär - und Sekundärluft gesteuert: Luft komplett geschlossen Begriffserläuterung Lufttechnik Primärluft Verbrennungsluft, welche durch den Mittelstellung: Ascherost zugeführt wird.
- Seite 5 ACHTUNG! DIE LUFTZUFUHR WÄHREND DES BETRIEBS DES OFENS NIEMALS VOLLSTÄNDIG SCHLIESSEN! ES KANN SONST BEIM ÖFFNEN DER TÜR ZU EINER VERPUFFUNG KOMMEN. DIE BEDIENGRIFFE WERDEN HEISS, BITTE ZUR BEDIENUNG DEN HITZESCHUTZHANDSCHUH VERWENDEN! Verbrennungsluftzufuhr Jeder Verbrennungsvorgang benötigt Luft. Bei modernen Wohnungen kann eventuell zu wenig Luft nachströmen.
- Seite 6 Demontage der Speichersteine Die Speichersteine sind Werkseitig eingelegt, können aber bei Bedarf (Reduzierung des Gewichtes) herausgenommen werden. 6 Muttern entfernen Verschlussplatte abheben Position der Speichersteine...
- Seite 7 Montage der Beton - Außenverkleidung Flacheisen entsprechend der Abbildung einlegen Diese beiden Schrauben auf jeder Seite sind verstellbar und dürfen auch nicht festgedreht werden. Hierdurch kann der Abstand der Beton-Teile nach vorne und hinten eingestellt Auf die beiden Gewindestifte wird das Beton- bzw.
- Seite 8 Das Element mit der Nr. CC-CON00-01R aufstecken. Da die untere Halterung nicht fest ist, kann durch vor oder zurück schieben, die Vorderkante bündig mit der Bedientür ausgerichtet werden. Nun die Halterung zwischen unteren und oberen Element wieder zusammenschrauben. Die Gewindebolzen müssen hierfür in die Löcher des unteren Elements gesteckt werden.
- Seite 9 Nach dem Aufsetzen des oberen Elements Nr. CC-CON00-02R, erfolgt das Ausrichten und die Montage des oberen Haltewinkels nach dem gleichen Prinzip wie beim mittleren Haltewinkel. Der einzige Unterschied, die Befestigung erfolgt nicht über 2 Muttern und 2 Innensechskantschrauben, sondern über 4 Innensechskantschrauben (6mm) Die linken Seitenteile Nr.
- Seite 10 Wechsel des Rauchgasstutzen von oben nach hinten Abdeckung abheben Rückwand abnehmen entsprechendes perforiertes Blech aus der Rückwand heraustrennen (Sägeblatt) Rauchgasstutzen abschrauben Verschlussdeckel abschrauben und damit den Rauchgasabgang nach oben verschließen Rauchgasstutzen anschrauben Inbetriebnahme Die beim ersten Heizen auftretenden Gerüche (entstehen durch nicht vollständig getrockneten Lack, Öl- bzw.
- Seite 11 Aufstellung und Abnahme Jeder Kaminofen muss mit einem Verbindungsstück an den bestehenden Hausschornstein mit Zulassung für feste Brennstoffe angeschlossen werden. Das Verbindungsstück soll möglichst kurz, geradlinig, waagerecht oder leicht steigend angeordnet sein. Verbindungen sind abzudichten. Die notwendige Höhe und der Querschnitt sind anhand einer Schornsteinberechnung nach DIN EN 13384-1 bzw.
- Seite 12 Grundsätzliche Anforderungen Ihr Kaminofen ist nach DIN EN 13240 geprüft und auch für Mehrfachbelegung an einen Schornstein zugelassen. Bei raumluft-unabhängigem Betrieb (mit DIBt - Zulassung) benötigt jeder Kaminofen einen eigenen Schornstein. Geeignete (zulässige) Brennstoffe CERA-Kaminöfen sind Holzbrand-Kaminöfen, welche i. d. R. auch mit Holzbriketts befeuert werden können.
- Seite 13 Anheizen und Nachlegen Ziel des Anheizens ist es, möglichst schnell hohe Temperaturen im Feuerraum zu erzeugen. Überschüssige Asche aus dem Feuerraum entnehmen (eine Handbreit Asche im Feuerraum ist für das Anheizen förderlich). Dann heben Sie den Ascherost (z. B. mit dem "Ascherost-Heber") nach hinten weg und fegen die Asche in den darunter liegenden Aschetopf.
- Seite 14 Wartung Der Conte mini sollte mind. 1 x jährlich gewartet werden. Speziell bei Niedrigenergie- und Passivhäusern ist die jährliche Wartung wichtig! Hierbei prüft der Fachmann unter anderem alle Verbindungsstücke und Dichtungen und vor allem die Rauchgaskanäle. Ersatzteile Eventuell benötigte Ersatzteile fordern Sie bitte bei Ihrem Fachhändler an. Es dürfen nur Original-Ersatzteile verwendet werden.
- Seite 15 Fachmann durchgeführt werden. Sachmängelrügen an neuen Produkten sind direkt mit dem liefernden Fachbetrieb zu klären. Über die gesetzlichen Vorgaben hinaus übernimmt CERA-Design eine Garantie von 5 Jahren ab Herstellung auf alle Funktionsteile*, wenn der Kaufpreis für den Ofen vertragsgemäß...
- Seite 16 Nach Bedarf im kalten Zustand. Vor dem einsprühen der Glasscheibe Mit Kaminglasreiniger (z.B. von mit Glasreiniger Papier-Küchentücher Glasscheibe reinigen. CERA-Design) einsprühen und zu einer Rolle zusammendrehen und abwischen. unten in den Türrahmen legen, damit kein Reiniger zwischen Türrahmen und Glas laufen kann Mit Edelstahl-Reinigungsmittel, evtl.
