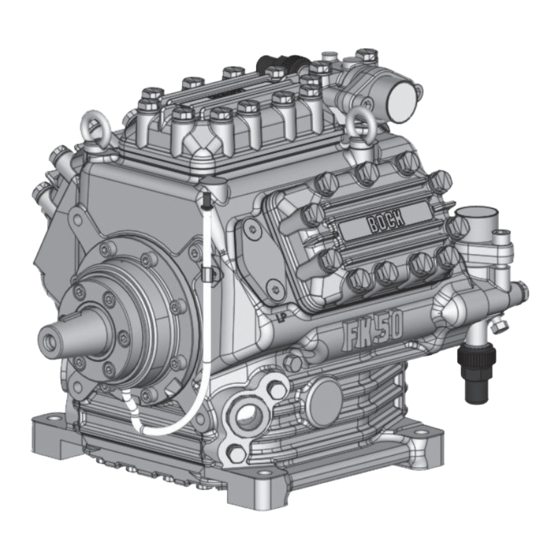

GEA Bock FK50 Montageanleitung
Vorschau ausblenden
Andere Handbücher für Bock FK50:
- Montageanleitung (28 Seiten) ,
- Wartungshandbuch (60 Seiten)
Verwandte Anleitungen für GEA Bock FK50
Inhaltszusammenfassung für GEA Bock FK50

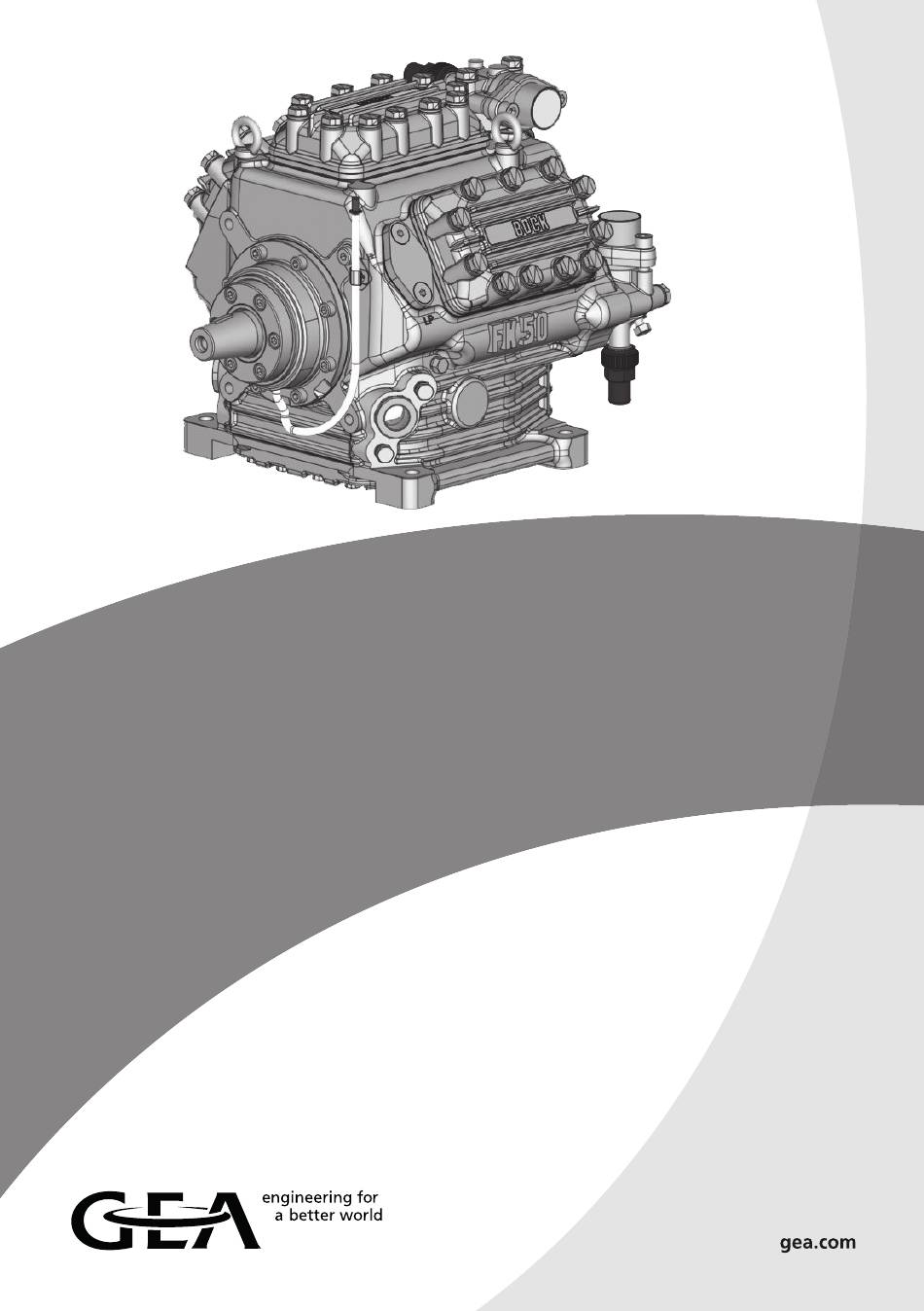

- Seite 1 GEA Bock FK50 Montageanleitung Assembly instructions Instructions de montage - voir page 23 Instruções de montagem - veja a página 23 Istruzioni per l'installazione - vedi pagina 23 Yükleme yönergeleri - sayfa 23'ye bakınız...
- Seite 3 GEA Bock FK50 Montageanleitung 09704-10.2019-D Originalanleitung FK50/460 N FK50/555 N FK50/660 N FK50/775 N FK50/830 N FK50/980 N FK50/460 K FK50/555 K FK50/660 K FK50/775 K FK50/830 K FK50/980 K FKX50/460 N FKX50/555 N FKX50/660 N FKX50/775 N FKX50/830 N...
-
Seite 4: Zu Dieser Anleitung
Verletzungen oder Tod führen. Beachten Sie die Sicherheitshinweise in dieser Anleitung. Diese Anleitung ist zusammen mit der Anlage, in die der Verdichter eingebaut wird, an den Endkun- den weiterzugeben. Hersteller GEA Bock GmbH 72636 Frickenhausen Kontakt GEA Bock GmbH Benzstraße 7... -
Seite 5: Inhaltsverzeichnis
Inhalt Seite Sicherheit 1.1 Kennzeichnung von Sicherheitshinweisen 1.2 Notwendige Qualifikation des Personals 1.3 Allgemeine Sicherheitshinweise 1.4 Bestimmungsgemäßer Gebrauch Produktbeschreibung 2.1 Kurzbeschreibung 2.2 Typschild 2.3 Typschlüssel Einsatzbereiche 3.1 Kältemittel 3.2 Ölfüllung 3.3 Einsatzgrenzen Montage Verdichter 4.1 Aufstellung 4.2 Maximale zulässige Schräglage 4.3 Keilriemenantrieb 4.4 Hauptlagerbelastung 4.5 Montage Elektromagnetkupplung 4.6 Rohranschlüsse 4.7 Rohrleitungen... -
Seite 6: Sicherheit
1 | Sicherheit 1.1 Kennzeichnung von Sicherheitshinweisen: GEFAHR Hinweis auf eine gefährliche Situation, die, wenn sie nicht vermieden wird, unmittelbar zum Tod oder schweren Verletzungen führt WARNUNG Hinweis auf eine gefährliche Situation, die, wenn sie nicht vermieden wird, möglicherweise zum Tod oder schweren Verletzungen führt VORSICHT Hinweis auf eine gefährliche Situation, die, wenn sie nicht... -
Seite 7: Sicherheitshinweise
Es dürfen nur die in dieser Anleitung angegebenen Kältemittel verwendet werden. Jegliche andere Nutzung des Verdichters ist unzulässig! Der im Titel genannte GEA Kältemittelverdichter ist für den Einbau in eine Maschine bestimmt (innerhalb der EU gemäß den EU-Richtlinien 2006/42/EG - Maschinenrichtlinie - und 2014/68/EU - Druckgeräterichtlinie -). -
Seite 8: Produktbeschreibung
2 | Produktbeschreibung 2.1 Kurzbeschreibung Es stehen zwei Ausführungsvarianten für unterschiedliche Einsatzbereiche zur Auswahl: > für die Klimatisierung die K-Ausführung > für die Klima- oder Normalkühlung die N-Ausführung Die Unterschiede liegen im Wesentlichen in der Ventilplattenbestückung, die in punkto Betriebssicherheit und Effizienz dem jeweiligen Anwendungsbereich angepasst ist. Kompakter Sechszylinder-Verdichter in W-Bauweise. -
Seite 9: Typschild (Beispiel)
2 | Produktbeschreibung 2.2 Typschild (Beispiel) GEA Bock GmbH BB12345A029 72636 Frickenhausen, Germany FKX50/775N 67,4 19/28bar Abb. 3 Maschinennummer Typbezeichnung Werkseitig eingefüllte Ölsorte Hubvolumen bei 1450 /min ND (LP): max. zulässiger Überdruck Beachten Sie hierzu die Niederdruckseite Einsatzgrenzendiagramme! HD (HP): max. zulässiger Überdruck Hochdruckseite 2.3 Typschlüssel (Beispiel) 775 N Ausführungsvariante ¹... -
Seite 10: Einsatzbereiche
3.3 Einsatzgrenzen ACHTUNG Der Verdichterbetrieb ist innerhalb der Einsatzgrenzen möglich. Diese finden Sie im GEA Bock Verdichterauswahlprogramm (VAP) unter vap.gea.com. Beachten Sie die dort angegebenen Hinweise. - Max. zulässige Verdichtungsendtemperatur 140°C. - Max. zulässige Umgebungstemperatur 100°C - Max. zulässige Schalthäufigkeit 12 x /h. - Mindestlaufzeit 2 Min. Beharrungszustand (kontinuierliche Betriebsbedingung) muss erreicht werden. -
Seite 11: Montage Verdichter
Transport- und Aufhängemöglichkeit an den beiden Transportösen (Abb. 4). Abb. 4 Anbauten (z.B. Rohrhalterungen, Zusatzaggregate usw.) am Verdichter sind nur nach Abspra- che mit GEA zulässig. Aufstellung auf ebener Fläche oder Rahmen mit ausreichender Tragkraft. Verwenden Sie alle 4 Befestigungspunkte. -
Seite 12: Keilriemenantrieb
4 |Montage Verdichter 4.3 Keilriemenantrieb ACHTUNG Unsachgemäß ausgeführte Riemenantriebe, insbesondere Rie- menschläge oder zu hohe Spannkräfte, können Verdichter- schäden verursachen! Achten Sie auf eine fachgerechte Aus- legung des Riementriebes, z.B. durch den Einsatz von Spannrollen und die Wahl des Riemenprofils und der Riemenlänge. Bei Betrieb mit Leistungsreglern (Zubehör, Kap. 7) kann es durch die sich ändernde Belastung zu erhöhten Laufgeräuschen und Schwingungen des Riemenantriebes kommen. -
Seite 13: Rohranschlüsse
4 | Montage Verdichter 4.6 Rohranschlüsse Die Druck- und Saugabsperrventile haben abgestufte Innendurch- messer, so dass Rohre in den gängigen Millimeter- und Zollabmessungen verwendet werden können. Je nach Abmessung wird das Rohr mehr oder weniger tief eintauchen. Die Anschlussdurchmesser der Absperrventile sind auf die max. Verdich- terleistung ausgelegt. -
Seite 14: Funktionsweise Der Absperrbaren Serviceanschlüsse
4 | Montage Verdichter 4.9 Funktionsweise der absperrbaren Serviceanschlüsse Öffnen des Absperrventils Spindel 1: nach links (entgegen dem Uhr- zeigersinn) bis zum Anschlag aufdrehen. —> Absperrventil voll geöffnet / Service- Anschluß 2 geschlossen. Abb. 12 Öffnen des Serviceanschlusses (2) Spindel 1: - 1 Umdrehung nach rechts drehen —>... -
Seite 15: Inbetriebnahme
5 | Inbetriebnahme 5.1 Vorbereitungen zur Inbetriebnahme INFO Um den Verdichter vor unzulässigen Betriebsbedingungen zu schützen,sind anlagenseitig Hoch- und Niederdruck-Pressostate zwingend erforderlich. Der Verdichter ist im Werk probegelaufen und auf sämtliche Funktionen geprüft worden. Besondere Einlaufvorschriften müssen daher nicht beachtet werden. Kontrollieren Sie den Verdichter auf Transportschäden! 5.2 Druckfestigkeitsprüfung Der Verdichter wurde im Werk auf Druckfestigkeit geprüft. -
Seite 16: Kältemittelfüllung
5 | Inbetriebnahme 5.5 Kältemittelfüllung VORSICHT Tragen Sie persönliche Schutzkleidung wie Schutzbrille und Schutzhandschuhe! ACHTUNG Vermeiden Sie Überfüllung der Anlage mit Kältemittel! Um Konzentrationsverschiebungen zu vermeiden, dürfen zeo- trope Kältemittelgemische grundsätzlich nur flüssig in die Kälteanlage befüllt werden. Befüllen Sie nicht flüssig über das Saugabsperrventil am Verdichter. -
Seite 17: Wellenabdichtung
5 | Inbetriebnahme 5.7 Wellenabdichtung ACHTUNG Nichtbeachten der folgenden Hinweise kann Kältemittelverlust und Beschädigung der Gleitringdichtung verursachen! INFO Die Gleitringdichtung dichtet und schmiert mit Öl. Eine Öl-Leck- age von 0,05 ml pro Betriebsstunde ist deshalb normal. Dies gilt insbesondere in der Einlaufphase (200 - 300 h). Zum Auffangen und Sammeln von Lecköl ist der FK50 mit einer integrierten Leckölauffangeinrichtung mit Ölreservoir ausge- rüstet (S.6, Abb. -
Seite 18: Wartung
6 | Wartung 6.1 Vorbereitung WARNUNG Vor Beginn jeglicher Arbeiten am Verdichter: Verdichter ausschalten und gegen Wiedereinschalten sichern. Verdichter vom Systemdruck entlasten. Verhindern Sie Lufteintritt in die Anlage! Nach erfolgter Wartung: Sicherheitsschalter anschließen. Verdichter evakuieren. Einschaltsperre aufheben. 6.2 Auszuführende Arbeiten Ölwechsel: Grundsätzlich ist bei ordnungsgemäß... -
Seite 19: Ersatzteilempfehlung
80023 Öl SP 46, 1 Liter 02279 Öl SE 55, 1 Liter 02282 Verwenden Sie nur Original GEA Ersatzteile! 6.5 Integrierte Druckentlastungsventile Die Ventile sind grundsätzlich wartungsfrei. Allerdings kann es nach mehrmaligem Abblasen auf Grund unzulässiger Betriebsbedingungen zu ste- tiger Leckage kommen. Die Folgen sind Minderleistung und erhöhte Druckgastemperatur. Prüfen Sie in diesem Fall die Ventile und tauschen sie gegebenenfalls aus. -
Seite 20: Zubehör
7 | Zubehör 7.1 Leistungsregler ACHTUNG Im leistungsgeregelten Betrieb verändern sich die Gasgeschwin- digkeiten und Druckverhältnisse der Kälteanlage: Passen Sie die Saugleitungsführung und -dimensionierung entsprechend an, stellen Sie die Regelintervalle nicht zu knapp ein und lassen Sie die Anlage nicht häufiger als 12 mal pro Stunde schalten (Beharrungszustand der Kälteanlage muss gegeben sein). Dauerbetrieb in der Regelstufe ist nicht empfehlenswert, da mit aktiviertem Leistungsregler bei einer Verdichterdrehzahl unter 1200 - 1500 U/min die Gasgeschwindigkeit im Anlagensystem... -
Seite 21: Technische Daten
8 | Technische Daten Zylinderzahl... -
Seite 22: Massenschwerpunkt
C - FK5 FK(X)50/660 N 13867 (13875) * FK(X)50/660 K 13868 (13876) Freiga GEA Bock GmbH - Benzstraße 7 - 72636 Frickenhausen - Germany - www.bock.de Maß / Dimension Passung / Clearance Änd.-Nr. / Mod-No. Datum / Date Bearb. / Edited Geprüft / Appr. - Seite 23 9 | Maße und Anschlüsse Saugleitung siehe technische Daten, Kapitel 8 Druckleitung Anschluss Saugseite, nicht absperrbar 8 “ NPTF Anschluss Saugseite, absperrbar 16 “ UNF Anschluss Druckseite, nicht absperrbar 8 “ NPTF Anschluss Druckseite, absperrbar 16 “ UNF Anschluss Öldrucksicherheitsschalter OIL 8 “ NPTF Anschluss Öldrucksicherheitsschalter LP 8 “ NPTF Anschluss Öldruckmanometer...
-
Seite 24: Einbauerklärung
10 | Einbauerklärung Einbauerklärung für unvollständige Maschinen im Sinne der EG-Maschinenrichtlinie 2006/42/EG, Anhang II 1. B Hersteller: GEA Bock GmbH Benzstraße 7 72636 Frickenhausen, Deutschland Wir als Hersteller erklären in alleiniger Verantwortung, dass die unvollständige Maschine Bezeichnung: Halbhermetischer Verdichter Typen: HG(X)12P/60-4 S (HC) .. -
Seite 25: Service
GEA Verdichter sind hochwertige, zuverlässige und servicefreundliche Qualitätsprodukte. Bei Fragen zu Montage, Betrieb und Zubehör wenden Sie sich bitte an unsere Anwendungstechnik oder an den Kältefachgroßhandel bzw. unsere Vertretung. Das GEA-Serviceteam erreichen Sie telefonisch über unsere kostenlose Hotline 00 800 / 800 000 88 oder via E-Mail: info@gea.com... -
