ELEKTRISCHE INSTALLATION
DIAGRAMM ELEKTROINSTALLATION
Die Installation muss von einem qualifizierten Fachmann gemäß den Anforderungen der gel-
tenden Normen (NF C15-100 für Frankreich) durchgeführt werden. Um die in der Norm festge-
legten Vorschriften zu vereinfachen, schlagen wir hier zwei mögliche Installationen vor:

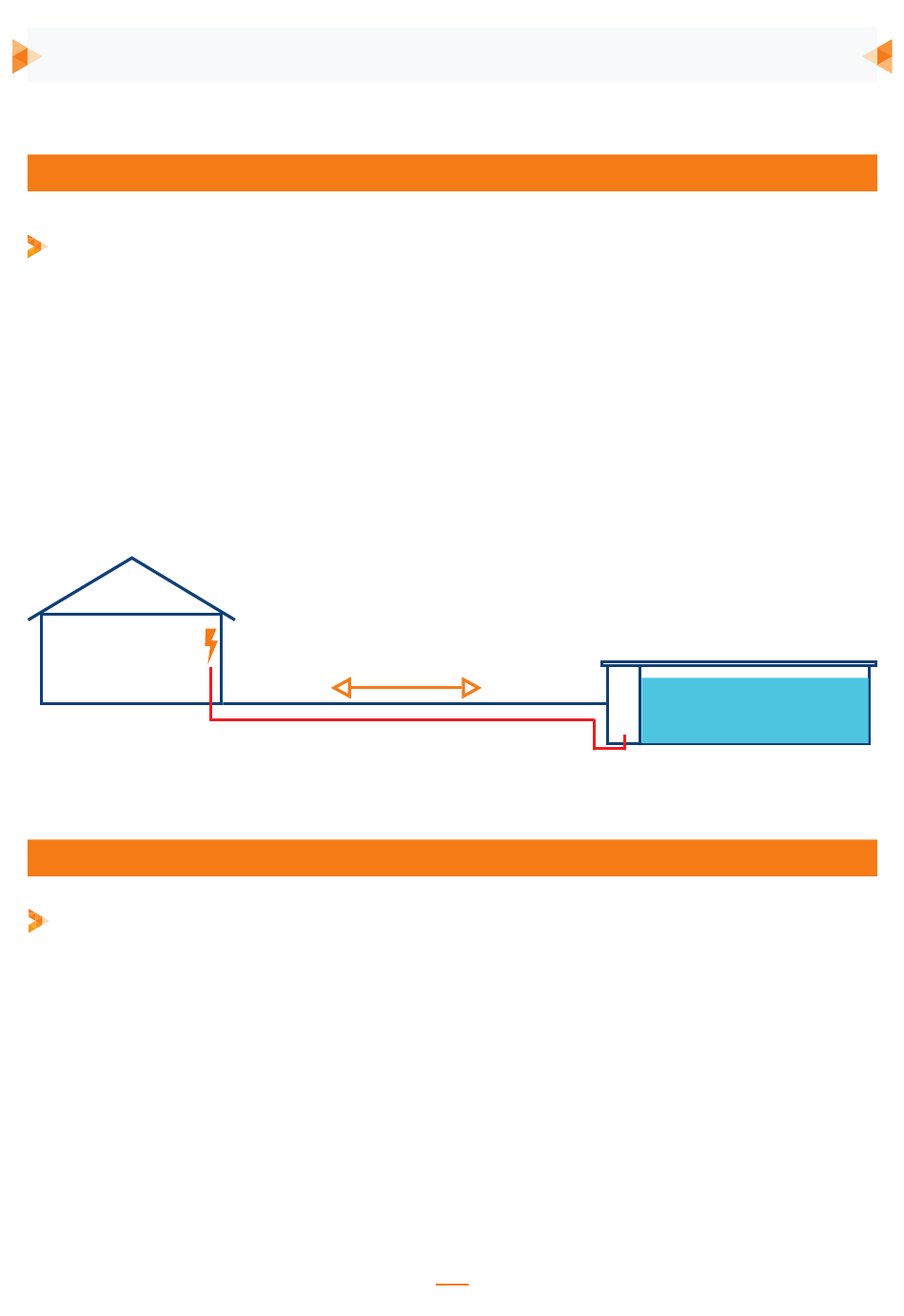

- Diagramm 1: Der Schaltkasten kann in einem separaten Technikraum in einem Abstand
von mehr als 3,5 m vom Pool installiert werden (außerhalb der Standardschutzbereiche).
- Diagramm 2: Der Schaltkasten kann im Skimmerdress XL installiert werden, wenn dieser
mit einem Vorhängeschloss gesichert ist.
Für jeden anderen spezifischen Fall oder für den Fall, dass weitere Arbeiten notwendig
sind, siehe NF C15-100-Standard.
Raum
STROMKASTEN
BEFESTIGUNG DES STROMKASTENS
• Der Schaltkasten sollte an einer Wand des Technikraums an einer leicht zugänglichen Stelle
in einer Höhe zwischen 1 m und 1,80 m über dem Boden angebracht werden.
• Der Kasten muss mit den mitgelieferten Schrauben und Dübeln sicher an der Wand
befestigt werden.
• Wenn Sie den Schrank auf andere Weise befestigen möchten, achten Sie bitte darauf, dass
die Befestigung fest ist, da sonst die Garantie erlischt.
MONTAGE DES POOLS
ÜBERSICHT
mindestens 3,5 m
230 V
73
