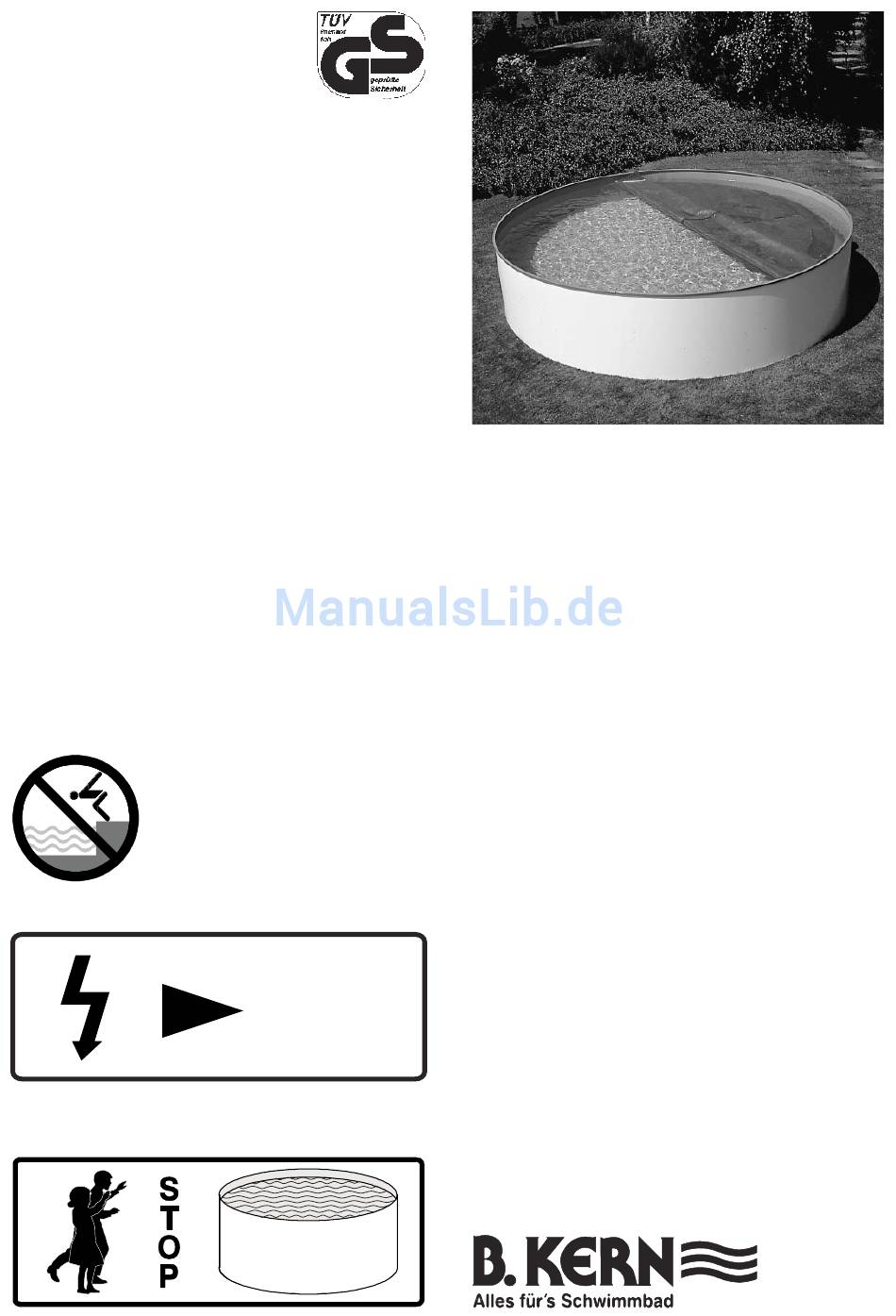

Aufbauanleitung
und
Bedienungsanweisung
Inhalt:
0.
H.
Geringe Wassertiefe!
Nicht ins Becken springen!
Fach-
mann

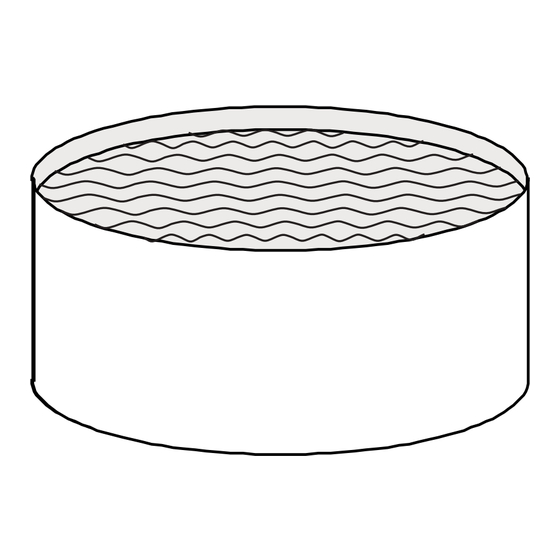

Rundbecken
Seite
2
Seite
2
Seite
3
Wichtige Hinweise:
Seite
4
Seite
6
Lesen Sie zuerst diese Anleitung genau durch und beachten
Seite
7
Sie alle Hinweise.
Seite
8
Seite
8
Die Einhaltung aller Vorgaben ist zur Wahrung Ihrer
Seite
8
Gewährleistungsansprüche zwingend erforderlich.
Kontrollieren Sie vor Beginn der Montage Ihr Schwimm-
becken auf Vollständigkeit! Prüfen Sie alle Teile auf einwand-
freien Zustand. Für Transportschäden, die an bereits
montierten Becken reklamiert werden, können wir keine
Haftung übernehmen.
(Stück-/Packliste siehe Seite 2)
Änderungen im Sinne des technischen Fortschrittes be-
halten wir uns vor.
Falls Sie Ihr Schwimmbad mit Elektrogeräten ausstatten
(Unterwasserscheinwerfer, Umwälzpumpe, etc.), müssen
sämtliche Elektroinstallationen von einem anerkannten
Fachbetrieb gemäß den einschlägigen DIN- und VDE-
Vorschriften (z. B. DIN VDE 0100 Teil 702) ausgeführt
werden.
Beachten Sie bitte, daß Schwimmbecken eine Ge-
fahrenquelle für Kinder darstellen. Stellen Sie sicher, daß
keine Kinder unbeaufsichtigt in der Nähe des Schwimm-
beckens spielen und klären Sie sie über diesbezügliche
Gefahren (Hineinfallen, Ertrinken, usw.) auf.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Zodiac Rio
Inhaltszusammenfassung für Zodiac Rio
-
Seite 1: Inhaltsverzeichnis
Aufbauanleitung Bedienungsanweisung Inhalt: Rundbecken Stückliste, Teilebezeichnung Seite Wahl des Aufstellortes Seite Vorbereitung des Untergrundes Seite Wichtige Hinweise: Beckenmontage Seite Inbetriebnahme Seite Lesen Sie zuerst diese Anleitung genau durch und beachten Pflege und Wartung Seite Sie alle Hinweise. Beckenabbau Seite Sicherheit Seite Die Einhaltung aller Vorgaben ist zur Wahrung Ihrer Fragen und Ersatzteilbestellung... -
Seite 2: Stückliste Und Teilebezeichnung
0. Stückliste und Teilebezeichnung Profil- Innen- Stahlwand Teilebezeichnung Verbindungsstift schienen hülle für Bodenschiene (Paket) Steckprofil Schwimm- badmaß (Ø x H in cm) 320 x 120 Bodenschiene 350 x 120 400 x 120 420 x 120 Handlauf 500 x 120 600 x 120 700 x 120 800 x 120 Verbindungsstift... -
Seite 3: Vorbereitung Des Untergrundes
B. Vorbereitung des Untergrundes und der Baugrube Ausmessen (Zeichnung B. 1): Pflock einschlagen, Schnur befestigen, Länge siehe Tabelle, Umriß deutlich markieren (z.B.Sand streuen). Durchmesser Schnurlänge maximale Schwimmbecken Vertiefung (B.3) 320 cm 170 cm 10 cm 350 cm 185 cm 10 cm 400 cm 210 cm 15 cm... -
Seite 4: Beckenmontage
C. Beckenmontage Hinweise: Zur Montage sind mindestens zwei Personen erforderlich; beim Umgang mit der Stahlwand Sicherheitshandschuhe tragen ; Stahlwand vorsichtig behandeln, nicht knicken, nicht verbiegen! A = B Achtung: Bodenschienen dürfen nicht einsinken! Bei lockerem Untergrund Betonplatten unterlegen oder Bodenplatte betonieren. Achtung: Symmetrie genau überprüfen! Kreis muß... - Seite 5 Anschlußöffnungen vorbereiten (C. 5, C. 6) Falls Einbauteile installiert werden sollen (Einlaufdüse, Oberflächenabsauger): entsprechende vorgestanzte Öffnungen ausschlagen, Kanten sorgfältig entgraten; mit Korrosionsschutzmittel behandeln. Achtung: Hinweise in den Einbauanleitungen der Einbauteile be- achten! Falls keine Einbauteile verwendet werden sollen: vorgestanzte Öffnungen mit PVC-verträglichem Klebeband verschließen (z.B.Paketband).
-
Seite 6: Inbetriebnahme
Handlauf montieren (C.11): Handlaufstücke mit je zwei runden Verbindungsstiften zusammenstecken (C.10); durch Schläge mit der flachen Hand auf den Beckenrand drücken, dabei Einhängeprofil nicht zu stark festklemmen; bei Bedarf ein Handlaufstück kürzen. Innenhüllenfalten in der Seitenwand durch seitliches Ver- schieben der Innenhülle korrigieren. Bei gutem Sitz Handlauf durch Schläge mit der flachen Hand komplett aufdrücken. -
Seite 8: Beckenabbau
Palette des Original-B. KERN Zubehör- Wenden Sie sich bitte an die Firma, von der Sie Ihr Programmes. Schwimmbecken gekauft haben. Nachdruck und Verfielfältigung - auch auszugsweise - nur mit schriftlicher Genehmigung von ZODIAC-KERN GMBH - Johannesberger Straße 40 - 63776 Mömbris / Unterfranken...
