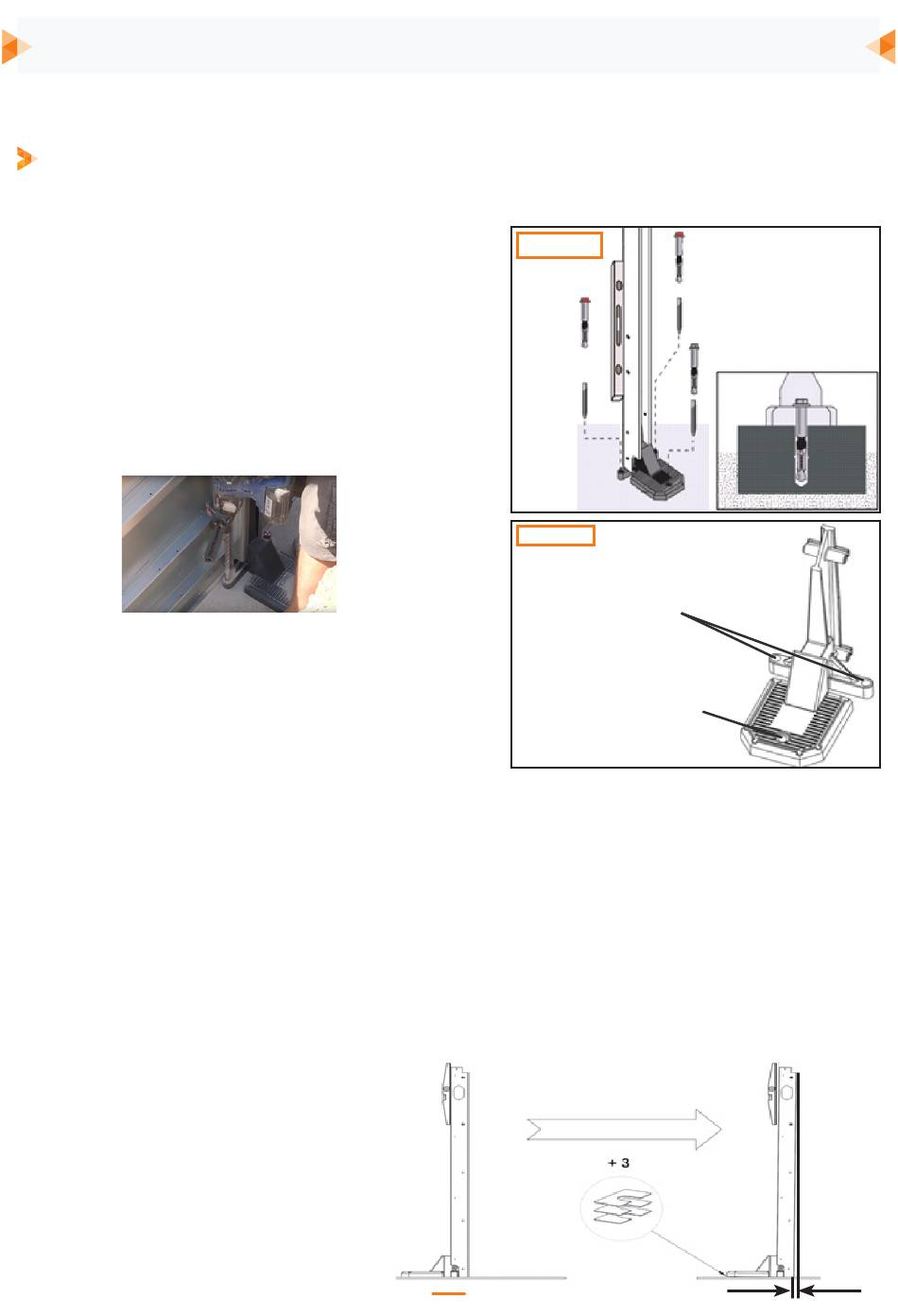

BODENBEFESTIGUNG FÜR SOCKELFÜSSE AUS GUSSEISEN
Pooltyp: QUADRATISCH / RECHTECKIG / OVAL / GEMISCHT
Nach:
• Montage der Struktur
• Überprüfung der Position
• Überprüfung der Diagonalen
1.
Bohren Sie mit einem 18-mm-Betonbohrer
durch die Öffnungen in den Sockelfüßen
aus Gusseisen Löcher in die Platte.
2.
Setzen Sie die Dübel lose in die Löcher
ein und achten Sie dabei auf die
Drehmomentbemessung.
Hinweis:
Ein Drehmomentdübel unterscheidet sich von einem Standarddübel durch seine rote
Hutmutter. Beim Einschrauben bricht diese rote Hutmutter, wenn das empfohlene
Anzugsdrehmoment von 80 Nm erreicht ist.
Pflicht:
• Überprüfen Sie mit einer Wasserwaage, ob die Baugruppe senkrecht steht und stützen
Sie gegebenenfalls den Sockelfuß aus Gusseisen ab.
• Sobald die Struktur nivelliert ist, fügen Sie drei Unterlegscheiben unter dem äußersten
Stift hinzu, um den Wasserdruck auszugleichen.
• Platzieren Sie ein Lot, das von der
Oberseite des Trägers zur Innenseite
des Pools verläuft.
• Überprüfen Sie, ob der erzeugte
Freiraum 14 mm beträgt. (siehe
Abbildung)
MONTAGE DES POOLS
Detail 1
Detail 2
Drehmomentdübel
HSL 3 B M12/25
Standarddübel
HSL 3 B M12/25
41
14mm
