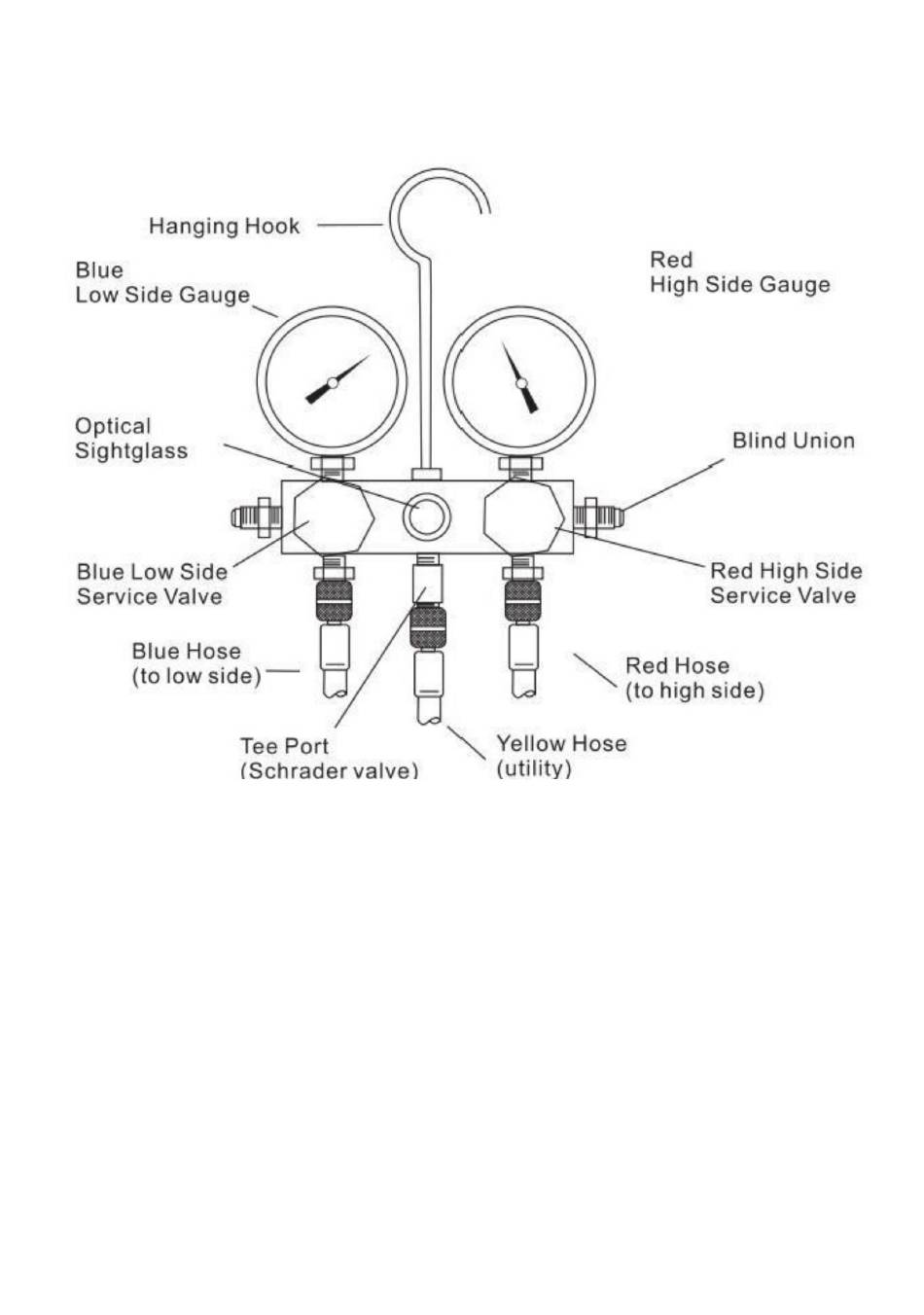

Diagrama d e e structura d el p roducto
Instrucciones d e u so
Esquema d e i nstalación d e u n c olector d e m anómetros e n u n c ompresor d e a ccionamiento
externo c on v álvulas d e s ervicio. A : v álvula d e s ucción d el c olector. B : v álvula d e d escarga d el c olector.
C­Válvula d e s ervicio d e d escarga d el c ompresor ( DSV). D ­Válvula d e s ervicio d e s ucción d el
compresor ( SSV). E ­Apertura d el s ervicio. 1 ­Purga. 2 ­Carga o a dición d e a ceite. 3 ­Desvío. 4 ­
Lectura d el m anómetro. 5 ­Ambas v álvulas d el c olector e stán c ompletamente g iradas h acia
adentro. E l s istema e stá b ombeando v apor y s e e stán l eyendo l as p resiones d el l ado a lto y b ajo.
