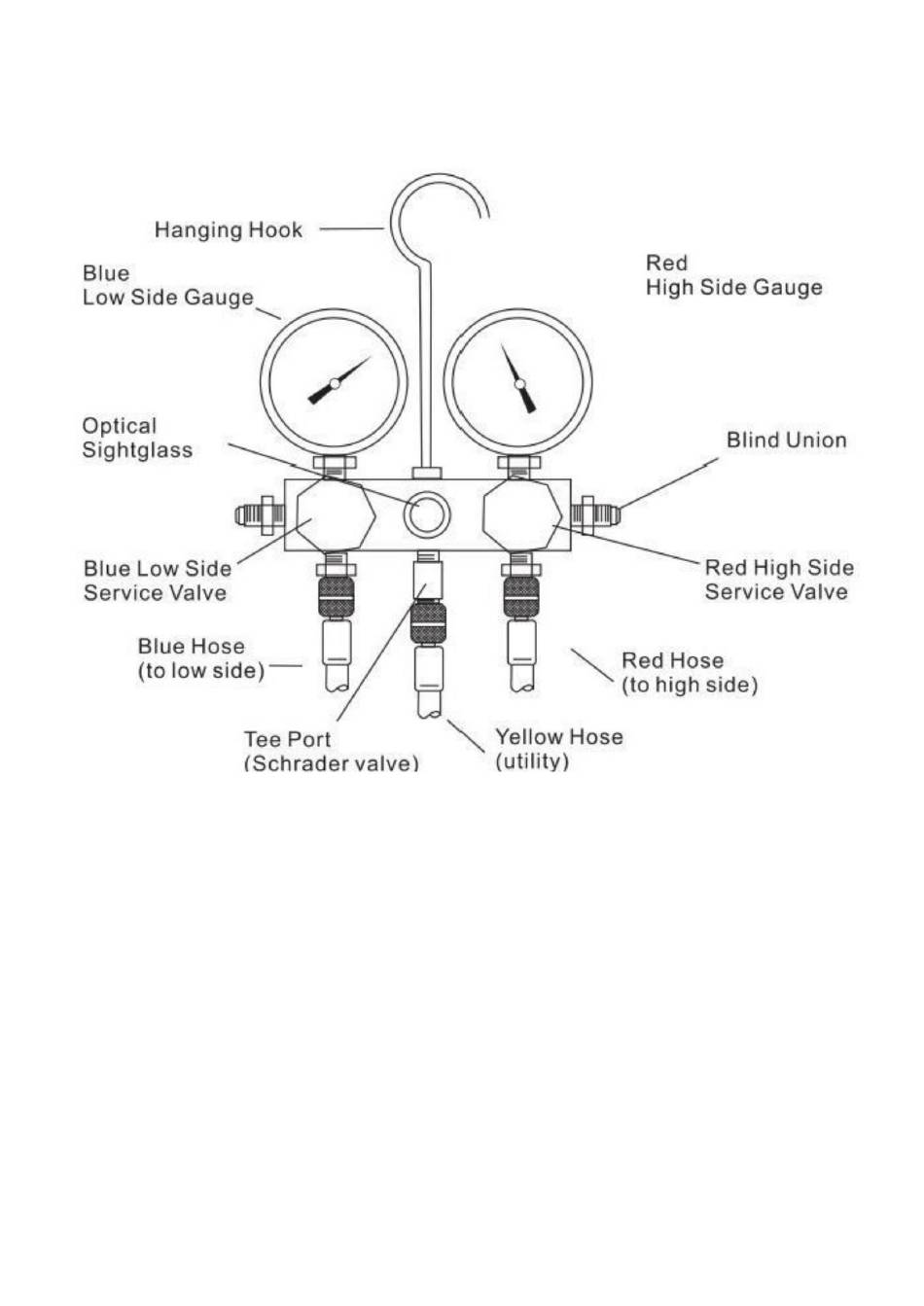

Produktstrukturdiagramm
Gebrauchsanweisung
Schematische Darstellung der Installation eines Manometerverteilers an einem
Kompressor mit externem Antrieb und Serviceventilen. A-Verteiler-Saugventil. B-Verteiler-Auslassvent
C-Kompressor-Auslass-Serviceventil (DSV). D-Kompressor-Saug-Serviceventil (SSV). E-
Serviceöffnung. 1-Entlüften. 2-Laden oder Öl hinzufügen. 3-Umgehen. 4-Messgerätanzeige.
5-Beide Verteilerventile sind ganz hineingedreht. Das System pumpt Dampf und sowohl
Nieder- als auch Hochdruck werden abgelesen.
