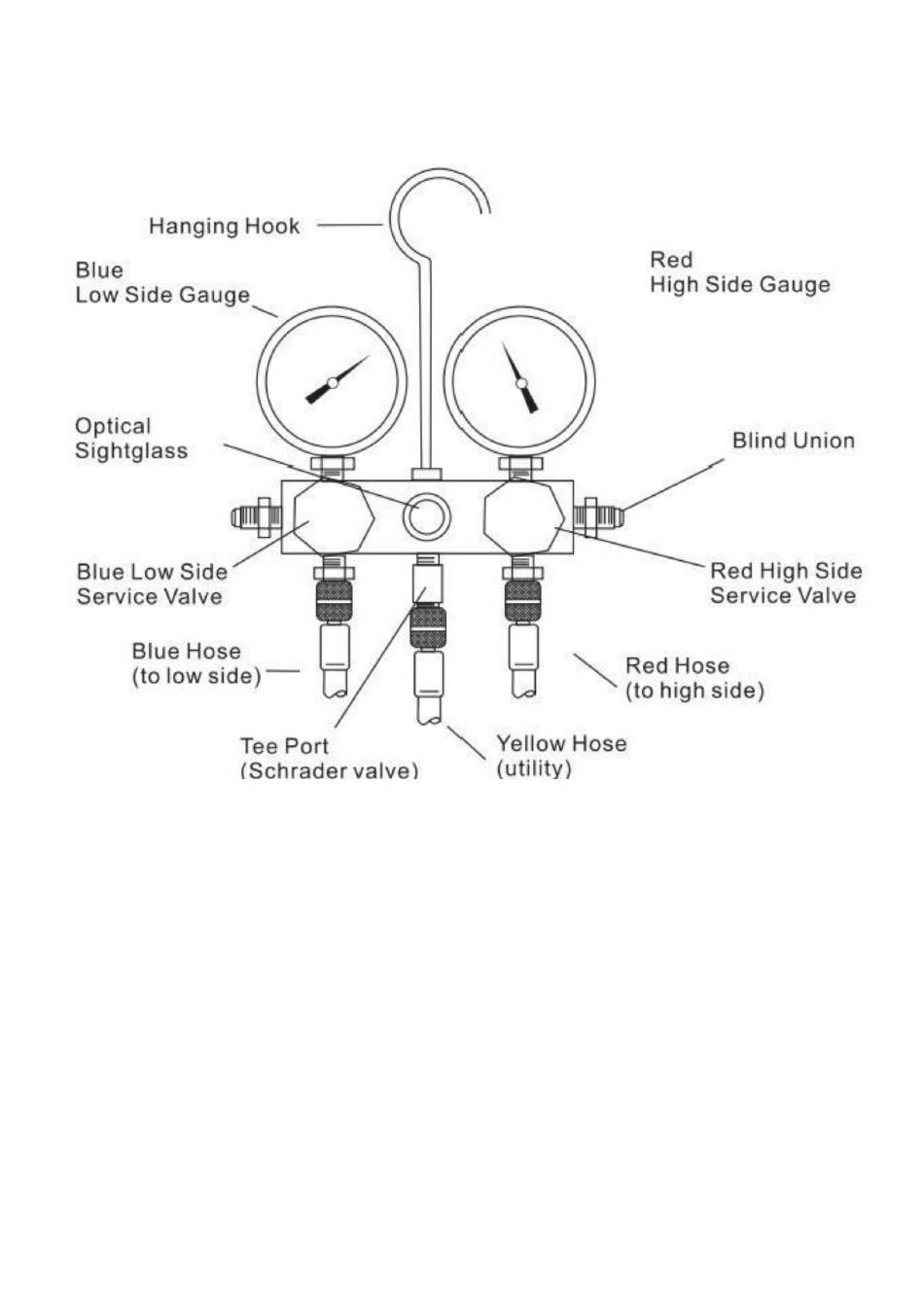

Diagramma della struttura del prodotto
Istruzioni per l'uso
Schema di installazione del collettore di misura su compressore a trasmissione esterna
con valvole di servizio. A-Valvola di aspirazione del collettore. B-Valvola di scarico del collettore.
C-Valvola di servizio di scarico del compressore (DSV). D-Valvola di servizio di aspirazione
del compressore (SSV). E-Apertura di servizio. 1-Spurgo. 2-Carica o aggiunta di olio. 3-
Bypass. 4-Lettura del manometro. 5-Entrambe le valvole del collettore sono completamente
girate. Il sistema sta pompando vapore e vengono lette sia la pressione bassa che quella alta.
