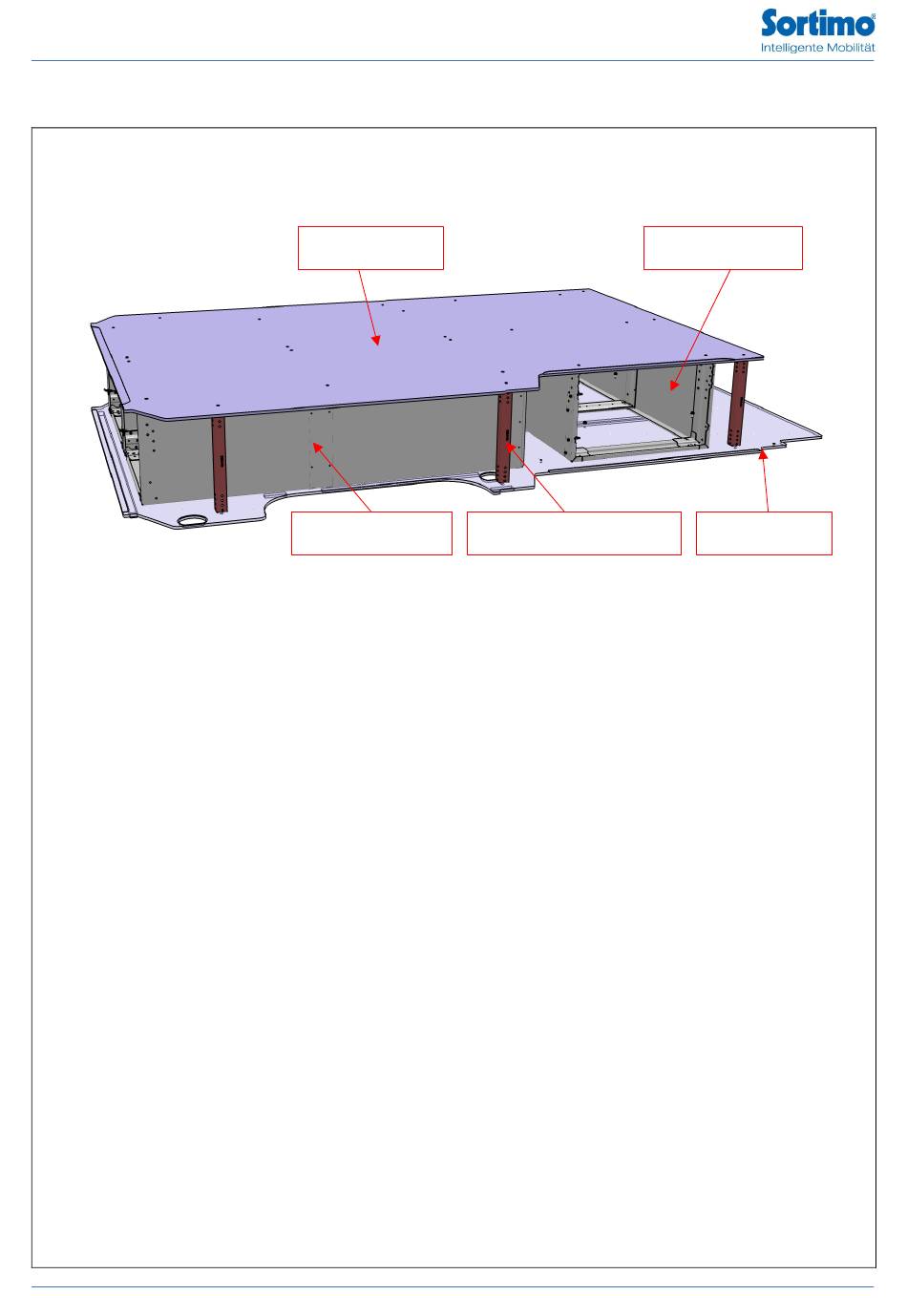

11.3 Einbau
Der Jumbo Unit Alu Doppelboden wird je nach Konfiguration mit dem dazu passenden Montagesatz im
Fahrzeug befestigt.
1. Bodenplatte:
2. Zwischenbodenstützen: Zwischenbodenstützen laut Konfigurationsplanung auf Bodenplatte montieren.
3. Jumbo Unit Alu:
4. Doppelboden:
4. Doppelboden
3. Jumbo Unit Alu
Löcher zur Befestigung Jumbo Unit Alu und Zwischenbodenstützen sind
vorgegeben.
Boden ausbauen und Einschlagmutter von unten setzen.
Boden wieder einbauen.
Jumbo Unit Alu auf Bodenplatte montieren.
Blindnieten M8 Flako Rundschaft in vorgegebene Löcher setzen.
(Bohrlöcher nach Matrix für Einziehmuttern zur Anbindung Deckplatte
Löcher zur Befestigung an Jumbo Unit Alu und Zwischenbodenstützen sind
vorgegeben.
Doppelboden mit Jumbo Unit Alu und Zwischenbodenstützen verschrauben.
2. Zwischenbodenstützen
3. Jumbo Unit Alu
1. Bodenplatte
)
21
