9.3 Einbau
M8 x 25

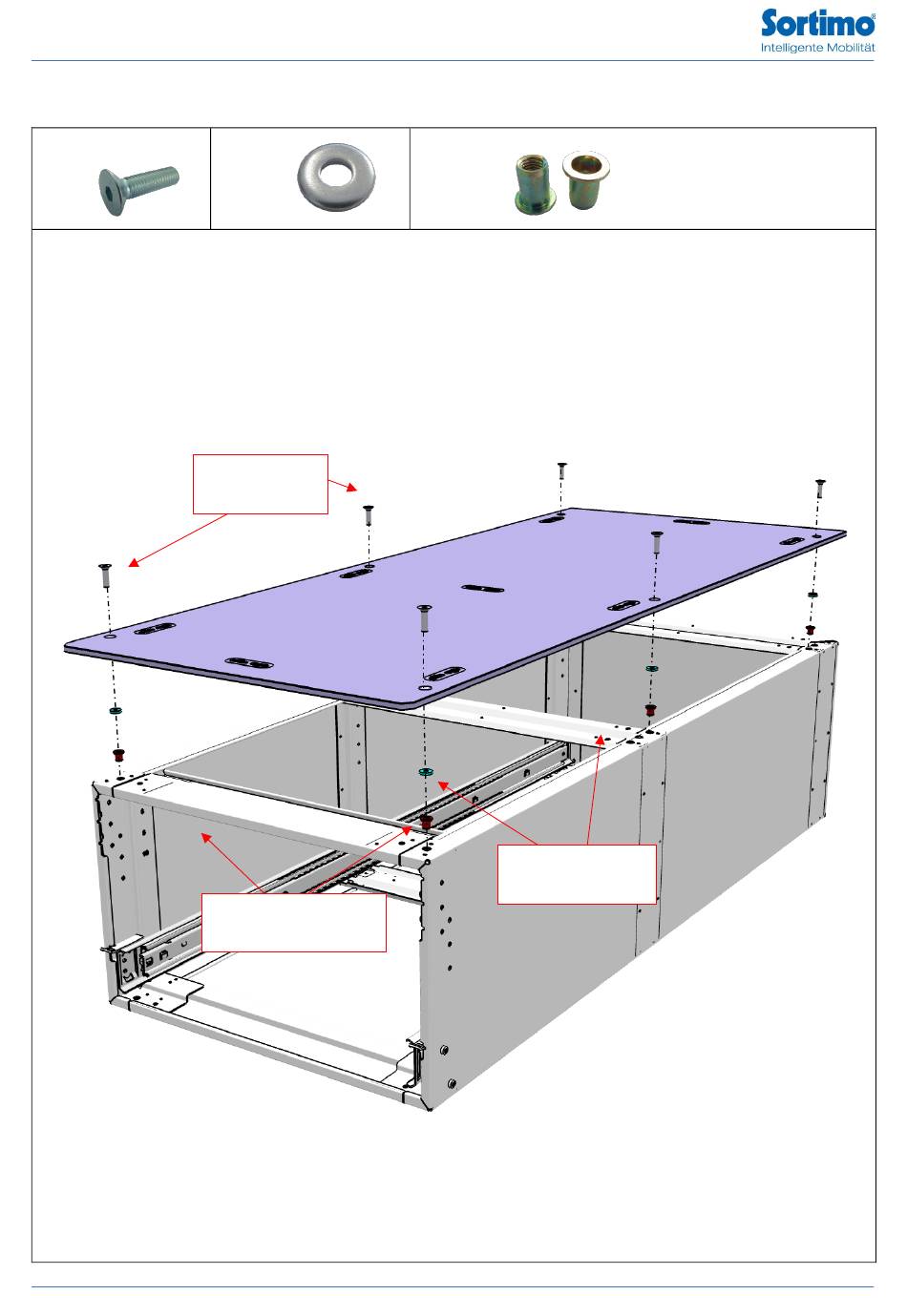

a. Deckplatte auf Jumbo-Unit Alu positionieren.
b. Blindnieten M8 setzen.
c. Deckplatte und Jumbo-Unit Alu, mit Schrauben M8 x 25 und Unterlegscheiben 8,4x21x4 verbinden.
20 Nm
8,4x21x4
Schrauben
M8 x 25
Blindnieten M8 Flako
Rundschaft
M8 Flako
Rundschaft
Unterlegscheiben
8,4x21x4
17
