8.3 Einbau
M6 x 16
M8 Flako
Rundschaft

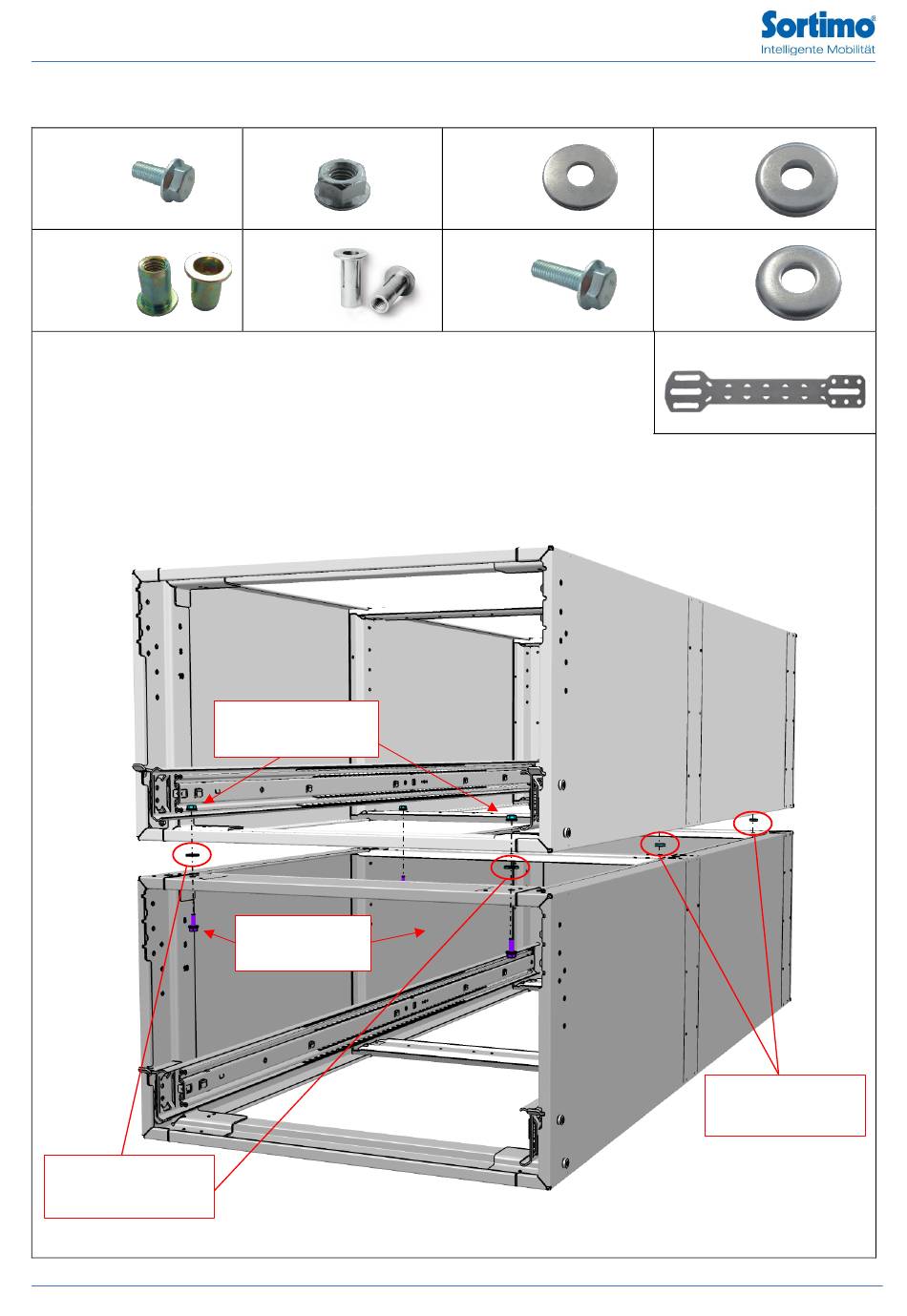

a. Jumbo-Unit Alu aufeinander positionieren.
b. Jumbo-Unit Alu mit Schrauben M6 x 16, Unterlegscheiben und
Sperrzahnmuttern verbinden.
Hinweis: Die zwei vorderen Schrauben mit Unterlegscheibe 6,4x18x1,6
und Sperrzahnmuttern befestigen. 7,5 Nm
Die mittleren und Hinteren Schrauben mit Unterlegscheiben 6,4x17x3 und
Sperrzahnmuttern befestigen. 7,5 Nm
Unterlegscheiben
6,4x18x1,6
14
M6
M8 x 29
Sperrzahnmuttern
M6
Schrauben
M6 x 16
6,4x18x1,6
M8 x 20
6,4x17x3
8,4x21x4
Ecofix 265
Unterlegscheiben
6,4x17x3
