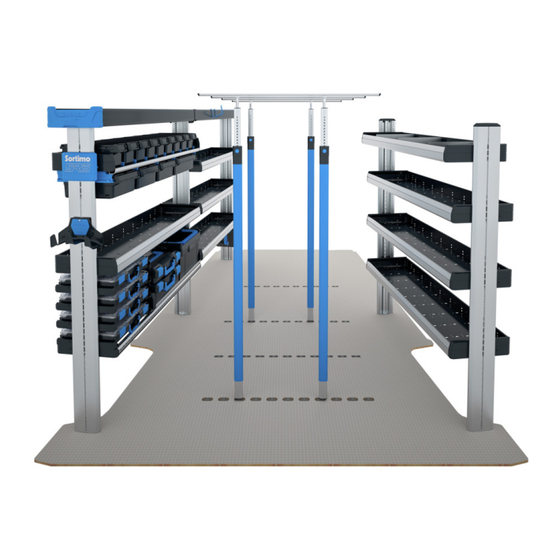

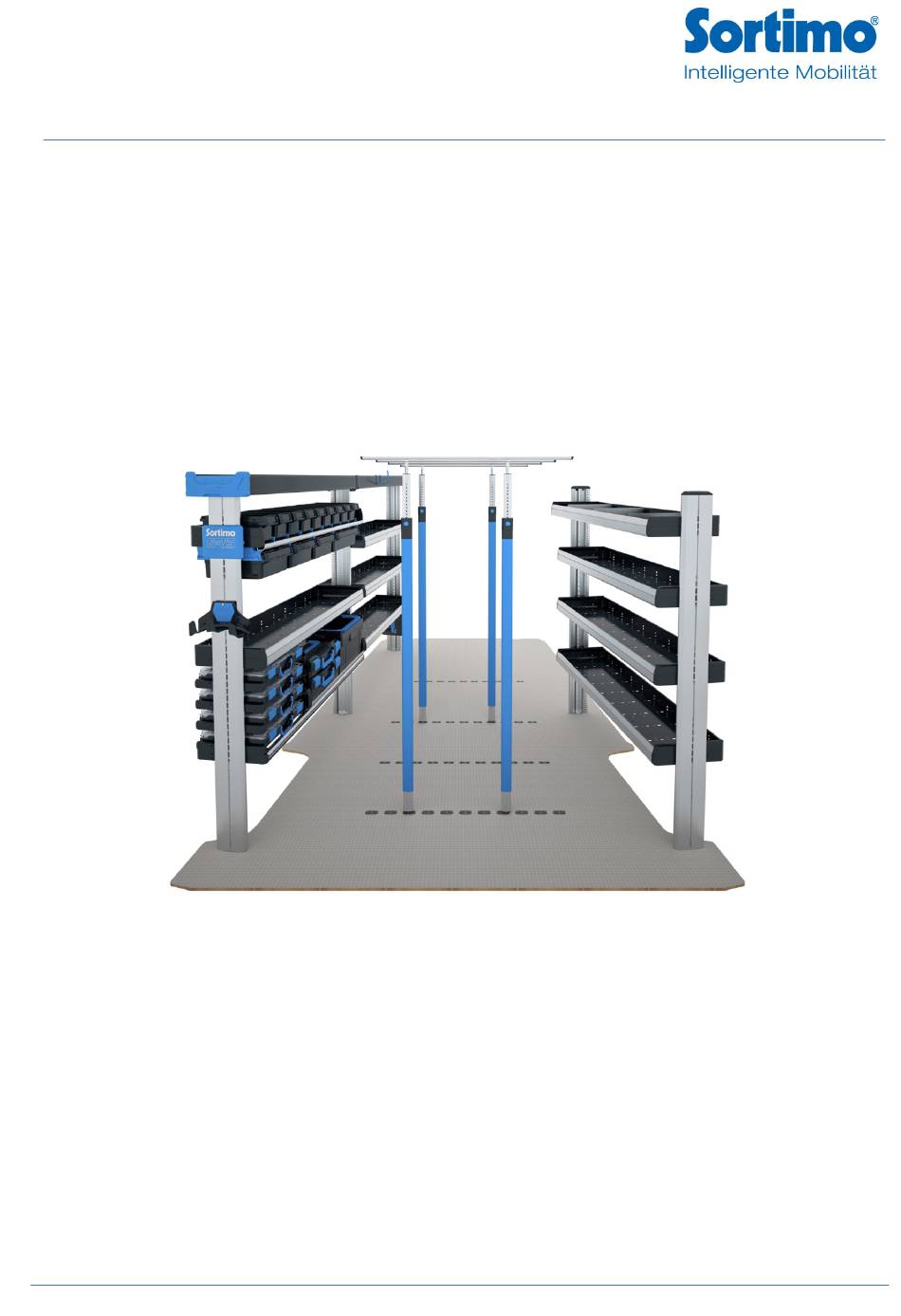

- Seite 1 Sortimo International GmbH Dreilindenstraße 5 D-86441 Zusmarshausen direct@sortimo.de mySortimo.de Einbauanleitung EA 00012 / 2023.12.01 / Rev.00 / de / SAP:6000015907...
- Seite 2 Symbole ............................4 Hinweise zum Dokument ........................4 Sicherheitskennzeichen ......................... 5 Klebschilder ........................... 5 Verwendungsgrenzen ........................5 Pflichten des Betreibers ......................... 6 SR5 Block ............................7 Benötigtes Werkzeug ........................8 Information ............................10 Fahrzeugvorbereitung ........................11 Allgemein ............................. 11 Bodenmontage ..........................11 Fahrzeug Vorbereitung ........................
- Seite 3 Befestigungsplatte........................24 Hinweis Befestigung ........................25 Einbauadapter positionieren ......................26 Ausrichtung der Fahrzeugeinrichtung ....................27 Schritt „1“ ............................. 27 Schritt „2“ ............................. 28 Schritt „3“ ............................. 38 Vorbereitung Fahrzeugkarosse ......................38 Variante „1“ ..........................39 Variante „2“ ..........................39 Variante „3“ ..........................39 Variante „4“...
- Seite 4 Warnhinweise und Symbole Diese Anleitung enthält Hinweise auf mögliche Gefahren, die bei unsachgemäßem Einsatz und/oder durch unsachgemäßes Verhalten auftreten können. Folgende Hinweise werden unterschieden: Gefahr! Das Missachten der Warnung kann schweren Personen- und/oder schweren Sachschaden verursachen! Vorsicht! Das Missachten der Hinweise kann Personen- und /oder Sachschaden verursachen! Wichtig! Das Missachten kann zu Sachschaden führen! Information!
- Seite 5 Information! Je nach Konfiguration sind mehrere Fahrzeugeinrichtungen im Lieferumfang enthalten. Es ist empfehlenswert diese getrennt voneinander zu montieren. Wichtig! Achten Sie auf die Einhaltung, der Festgelegten Drehmomente zur Schraubenbefestigung. M5 = 4 Nm ±10% M6 = 7,5 Nm ±10% ...
- Seite 6 Pflichten des Betreibers Gefahr! Stellen Sie sicher, dass ... • die geltenden Gesetze und Normen befolgt werden (z.B. StVO bzw. Vorgaben der Berufsgenossenschaft). die Sicherheitskennzeichnungen am Produkt vorhanden und lesbar sind. • die Sicherheitseinrichtungen vorhanden und unbeschädigt sind. Zu den Sicherheitseinrichtungen •...
- Seite 7 SR5 Block Feldbelastung: Eine Fahrzeugeinrichtung kann in Felder eingeteilt werden. Ein Feld ist ein Bereich zwischen zwei Profilen, welche mit der Montage und Ladungssicherungsboden direkt verbunden sind. Jedes Feld, kann maximal mit 200 kg belastet werden. Rasterhöhe Nummer des Feldes...
- Seite 8 Benötigtes Werkzeug Werkzeug: Größe: Bild: Innensechskant Gr. 4 Schraubendreher oder Gr. 5 Bit- Einsatz oder Nuss Torx T 40 Schraubendreher oder Bit- Einsatz oder Nuss Kreuzschlitz Schraubendreher Drehmomentschlüssel 7 – 25 Nm Werkzeug für SW 10 Schraubenbefestigung SW 13 Blindnietmuttern Einziehwerkzeug Bohrmaschine Bohrhülse (zum zentrieren und...
- Seite 9 Winkel Rostschutz (z.B. Zinkspray) Reinigungsmittel Staubsauger Optional - 1000002903 Stopfendrücker (49437570) KSS 8x20x22,7...
- Seite 10 Information Information! Grundsätzlich wird die Bezeichnung der Position "in Fahrtrichtung" angegeben. Die folgende Bildmontageanleitung beschreibt die Vorgehensweise der notwendigen Montageschritte. Fahrtrichtung Front Mitte Heck Block „linke Seite“ Block „rechte Seite“ Rückseite...
- Seite 11 Verkleidung vorab schon ausgebaut werden muss, um mögliche Befestigungspunkte für die Fahrzeugeinrichtung an der Fahrzeugkarosse zu finden. Wenn im Fahrzeug eine Verkleidung von Sortimo verbaut werden soll, benutzen Sie, die bei der Seitenverkleidung beiliegende Montageanleitung. Beachten Sie, dass die Verkleidung für die Positionierung der Befestigungspunkte für die Fahrzeugeinrichtung nur im Fahrzeug fixiert und nicht fest verbaut werden sollte, da man eventuell noch das/den ein oder anderen Loch/Ausschnitt für die Befestigung vornehmen muss.
- Seite 12 Bodenplatte positionieren Information! Verlegt wird von der Trennwand hin, zum Fahrzeugheck. Prüfen Sie, ob die Falze der Bodenplatte beschädigt sind. Erste Bodenplatte positionieren. Nächste Bodenplatte positionieren. Bodenplatten zusammenfügen, Verbindungsenden müssen bündig sein. Aussparungen müssen deckungsgleich sein. Falls vorhanden, weitere Bodenplatten nacheinander positionieren und mit der vorherigen verbinden.
- Seite 13 Verzurrösen mit Originalschrauben den ursprünglichen Positionen zuordnen. Anzahl der benötigten Unterlegscheiben ermitteln Wichtig! Verzurrösen handfest anziehen! Hinweis EcoFIX Die Fahrzeugeinrichtung wird mittels EcoFIX (EFI) an der Fahrzeugwand befestigt. EFI gibt es in verschiedenen Ausführungen. Um die Fahrzeugeinrichtung mit der Fahrzeugwand zu verbinden, müssen die EFI entsprechend folgenden Regeln gebogen werden.
- Seite 14 Von Rasterhöhe 61 bis 90: zusätzlich zu Punkt 1: 2 Stück "1000012289 Wandanbindung 165 SR5 c. Von Rasterhöhe 91 bis 120: zusätzlich zu Punkt 1 & 2: 2 Stück "1000012289 Wandanbindung 165 SR5 Beispiel 2 (Abbildung links) Seitenelement links / Zwischenelement / Seitenelement rechts: An den Seitenelementen: a.
- Seite 15 EcoFIX an Fahrzeugeinrichtung anbinden Je nach Konfiguration kann an verschiedenen Elementen der Fahrzeugeinrichtung angebunden werden. • Direkt am Profil, Direkt am Fachboden, • Mittels Rückwandprofil, • • Mittels UniFix. Direkt am Profil M6x20...
- Seite 16 Direkt am Fachboden M6x20 Mittels Rückwandprofil M6x20...
- Seite 17 Mittels UniFix M6x20 M8x25...
- Seite 18 Rückwandprofil anbinden Es gibt vier Möglichkeiten das Rückwandprofil an der Fahrzeugeinrichtung zu befestigen. • Rückwandprofil an Fachböden, Rückwandprofil an Rahmen oben, • Rückwandprofil an Rahmen unten, • • Rückwandprofil an Arbeitsplatte Fachboden. Rückwandprofil an Fachboden M6x20...
- Seite 19 Rückwandprofil an Rahmen oben M6x20 M6 M6x20 Rückwandprofil an Rahmen unten M6x20 M6 M6x20 M6...
- Seite 20 Rückwandprofil an Arbeitsplatte Fachboden M6x20 M6 M6x20...
- Seite 21 Rückwandprofil erweitern Je nach Konfiguration kann das Rückwandprofil unterschiedlich erweitert werden. • Rückwandprofil Verbinder, Rückwandprofil Tiefensprung. • Rückwandprofil Verbinder M6x20...
- Seite 22 Rückwandprofil Tiefensprung M6x20...
- Seite 23 EcoFIX an Fahrzeugwand anbinden Es gibt zwei Möglichkeiten die EFI mit der Fahrzeugwand zu verbinden. • Blindnietmutter, Befestigungsplatte. • Regel: Sofern möglich, ist die Anbindung mittels Befestigungsplatte der Anbindung mittels Blindnietmutter • vorzuziehen. Blindnietmutter M8x29 M8x20 Wichtig! Sachschaden durch Bohren. Beachten Sie das Kapitel „Hinweis Befestigung!“...
- Seite 24 Befestigungsplatte 66x20x25 90x30x25 Wichtig! Sachschaden durch Bohren. Beachten Sie das Kapitel „Hinweis Befestigung!“...
- Seite 25 Hinweis Befestigung Wichtig! Sachschaden durch Bohren, Bauteile innerhalb der Fahrzeugwand können beschädigt werden. Auf Bauteile wie z, B. Leitungen innerhalb der Fahrzeugwand achten. Bohrhülse verwenden. Aufbauherstellerrichtlinie beachten. Nur an geeigneten Stellen befestigen. Nicht an instabile Zwischenstreben oder Radkasten befestigen. EcoFix an die Fahrzeugwand anbinden: Es gibt zwei Möglichkeiten die EFI mit der Fahrzeugwand zu verbinden: a, Blindnietmutter, b, Befestigungsplatte.
- Seite 26 Information! Position ermitteln. Es gibt zwei verschiedene Einbauadapter. Je nach Konfiguration, den benötigten Adapter einsetzen. Zum Messen der Rasterhöhe eignet sich der Sortimo-Meterstab. Einbauadapter in das Profil einsetzen. Bei Einrasten ist ein „Click“ zu hören. Einbauadapter positionieren. Durch Drücken auf die Fläche „Prees“...
- Seite 27 Ausrichtung der Fahrzeugeinrichtung Ist der Fahrzeugboden im Fahrzeug ausgerichtet, kann die Fahrzeugeinrichtung platziert werden. Schritt „1“ Die Fahrzeugeinrichtung wie geplant ins Fahrzeug stellen. Dabei die Fahrzeugeinrichtung möglichst „nah“ an der Karosseriewand positionieren. Abstand vom Block zur Karosseriewand bzw. Seitenverkleidung (wenn vorhanden) sollte mindestens 10 mm betragen, um Reibung und dadurch entstehende Klapper- und Reibungsgeräusche zu vermeiden.
- Seite 28 Schritt „2“ Nachdem die Fahrzeugeinrichtung im Fahrzeug ausgerichtet, platziert und die EcoFix (EFI) angepasst sind, können die benötigten Stellen auf der Bodenplatte und der Fahrzeugseitenwand für die Befestigung markiert werden. Die gebogenen EFI werden an der vordefinierten Stelle an der Fahrzeugeinrichtung handfest fixiert und an der Fahrzeugseitenwand markiert.
- Seite 29 Anzeichnen Bodenklappe mit Verzurrschiene Zur Befestigung der Seitenteile-Bodenklappe gibt es zwei Möglichkeiten, von oben (1) in die Bodenplatte mittels Eindrehmuffe, oder von unten (2) in die Bodenplatte mittels Einschlagmuttern. Hinweis: Für die Montage der Bodenklappe und Bodenverzurrschiene gibt es eine Montageschablone Art.
- Seite 31 Montage ohne Bohrschablone Befestigung von oben: Zur Befestigung der Seitenteile von oben, mittels Eindrehmuffe M6 12x8 Typ SKD Art. Nr.: 1000013951. Vorbohren: Ø 10mm...
- Seite 32 (3, 4, 5, 6) Befestigung von unten: Zur Befestigung der Seitenteile von unten, mittels Einschlagmutter M6x9 VZ (FL19) Art. Nr.: 71008428. Montage wie Befestigung oben, hierbei wird von oben nur die Position der Bodenklappe und Bodenverzurrschiene angezeichnet und die Bodenplatte im ausgebauten Zustand gebohrt und die Einschlagmutter von unten gesetzt.
- Seite 33 Anzeichnen Werkbank klappbar Information! Um die Stabilität des Seitenprofils zu gewährleisten, muss im Abstand von drei Rastern unter- und oberhalb, ausgehend von der Mitte der oberen Anbindung, ein Rahmen oder Fachboden verbaut werden. M6x20 M6x14 M6 12x8 4,8x22 M6x20 4,8x22 4,5 Nm 7,5 Nm...
- Seite 34 M6 12x8 M6x14 M6x14 7,5 Nm 7,5 Nm 7,5 Nm...
- Seite 35 Anzeichnen Schraubstock klappbar Information! Um die Stabilität des Seitenprofils zu gewährleisten, muss im Abstand von drei Rastern unter- und oberhalb, ausgehend von der Mitte der oberen Anbindung, ein Rahmen oder Fachboden verbaut werden. M8x20 M6x12 4,8x25 M6 12x8 M4x4...
- Seite 36 M6 12x8 M8x20 4,8x25 4,5 Nm M4x4 20 Nm 2 Nm...
- Seite 37 M6x12 M6x12 7,5 Nm 7,5 Nm...
- Seite 38 Wichtig! Beachten Sie, dass für die Anbindung bzw. Befestigung der Fahrzeugeinrichtung im Fahrzeug, „ausschließlich“ die von Sortimo vorgeschlagenen Befestigungsmaterialien verwendet werden dürfen. Die Befestigungsmaterialien sind nicht alle im Lieferumfang enthalten und müssen, je nachdem welche Variante zur Befestigung gewählt wurde, optional bestellt werden.
- Seite 39 Variante „1“ Mit Blindnietmutter, Wenn kein Originalloch vorhanden. Angezeichnete Position an gewünschter Stelle bohren. Bohrhülse verwenden! Vorbohren End-Ø 11 mm Blindnietmutter setzen End-Ø 11 Variante „2“ Mit Blindnietmutter, Wenn passendes Originalloch (Ø 11 mm) vorhanden. Blindnietmutter setzen. Variante „3“ Mit Befestigungsplatte, wenn kein passendes Originalloch vorhanden.
- Seite 40 Variante „4“ Mit Befestigungsplatte, wenn passendes Originalloch vorhanden. Befestigungsplatte setzen. Mit Unverlierbarkeitsscheibe sichern Tipp: Befestigungsplatte mit Spitzzange einführen. Information! Wenn alle Löcher gebohrt sind, sämtliche Bohrspäne und Schmutz im Fahrzeug entfernen. Keine Druckluft, sondern ein Werkstattsauger benutzen, da beim Einsatz von Druckluft z. B. Bohrspäne nicht entfernt, sondern nur im Fahrzeug verteilt werden.
- Seite 41 Vorbereitung Bodenplatte Die markierten Anschraubpunkte an der Bodenplatte mit einem Spiralbohrer Ø 11mm bohren und mit einem Kegelsenker Ø 15mm von der Ober- und Unterseite leicht ansenken. Ø=11mm Ø=15mm Information! Die markierten Anschraubpunkte für die Bodenklappe und Bodenverzurrschienemit Ø 8mm bohren! Einschlagmutter für Bodenklappe und Bodenverzurrschiene M6x9 VZ (FL19) Art.
- Seite 42 Einbau Fahrzeugeinrichtung Seitenverkleidung Schritt „1“ Es muss, wenn vorhanden, die Seitenverkleidung gemäß der fahrzeugspezifischen Einbauanleitung (liegt der Seitenverkleidung bei) eingebaut werden. Seitenverkleidungs-Matrix...
- Seite 43 Der Einbau erfolgt mit KU-Stopfen, Sowafix mit Bohrschrauben und/oder SV-Klemmhalter. Diese liegen den jeweiligen Seitenverkleidungen in Form eines Schrauben- bzw. Montagesatzes bei. SV-Klemmhalter Art. Nr.: 331016905 Distanzscheibe Sowafix Art. Nr.: 49437587 (VPE 100 Stück) KU-Stopfen SV-D6 Art. Nr.: 331017800 (VPE 50 Stück) Optional –...
- Seite 44 Bodenplatte Schritt „2“ Als nächster Schritt, muss die Bodenplatte wieder in das Fahrzeug gelegt und ggf. mit dem Karosserieboden verschraubt werden. Fahrzeugboden säubern Butylband Dekoplast 9150 Art. Nr.: 331010276.VPE 26m Butylband zuschneiden, die Streifen wie angezeigt aufkleben und Schutzfolie abziehen. Achtung! Wenn die Bodenplatte im Fahrzeug liegt vor der finalen Platzierung nicht betreten oder festdrücken, da sie sich sonst nicht mehr platzieren bzw.
- Seite 45 Bodenplatte verlegen Wichtig! Sachschaden durch ruppige Handhabung. Die Verbindungsfalze der Bodenplatten sind empfindlich gegen Stoßen und Quetschen. Bodenplatten vorsichtig verbinden. Information! Verlegt wird von der Trennwand hin, zum Fahrzeugheck. Soboflex muss nicht verschraubt werden. Prüfen Sie, ob die Falze der Bodenplatte beschädigt sind.
- Seite 46 Verzurrösen befestigen Information! Die Bodenplatte erfordert den Einbau einer Verzurrschale. Abhängig vom Boden der Fahrzeugkarosserie muss die Verzurrschale, mit Unterlegscheiben erhöht werden. Die Anzahl der Unterlegscheiben muss so gewählt werden, dass die Bodenplatte leicht angepresst wird. Verzurrösen mit Originalschrauben den ursprünglichen Positionen zuordnen.
- Seite 47 Fahrzeugeinrichtung Schritt „3“ Die Fahrzeugeinrichtung im Fahrzeug platzieren und befestigen. Den linken und rechten Block ins Fahrzeug stellen und Blöcke an den vorgesehenen Punkten an Bodenplatte und Fahrzeugseitenwand Handfest fixieren. Blöcke vorsichtig ins Fahrzeug heben, nicht auf der Bodenplatte schieben – Kratzerbildung!
- Seite 48 Blockbefestigung Blockbefestigung am Boden / Wand Alle Schrauben im Boden- und Wandbereich handfest montieren. Blockbefestigung an der Fahrzeugbodenplatte Profilfuß Sperrzahnschraube M8x14 Bodenverzurrschiene Linsenflanschkopfschraube M6x25 Bodenklappe Linsenflanschkopfschraube M6x20...
- Seite 49 Seitliche Blockbefestigung am Fahrzeug links / rechts Bei Befestigung mit vorher gesetzter Einziehmutter, Distanz bzw. Beilagscheibe unterlegen. Bei Anbindung mit Befestigungsplatte, die EFI`s mit einer M8 Sperrzahnmutter verschrauben. Befestigung mit Seitenverkleidung Beilagscheibe unter dem EFI einbringen und verschrauben. Beilagscheibe 8,4x21x4 Sperrzahnschraube M8x25 Befestigung an Holm / Säule, wenn Einziehmutter vorhanden Sperrzahnschraube M8x25...
- Seite 50 Befestigung an Holm / Säule, wenn Originalgewinde vorhanden Wenn alle Blöcke und Montageteile handfest fixiert sind, kann die Fahrzeugeinrichtung ausgerichtet und endfest montiert werden. Den Block und die Montageteile so ausrichten, dass alle Verbindungen spannungsfrei sind und der Block im rechten Winkel zum Boden steht.
- Seite 51 Montage von z.B. Langgutwanne usw. entnehmen Sie einer gesonderten Einbaudokumentation. Zubehör z.B. Schlauchhalter usw. kann individuell nach eigenen Bedürfnissen im Fahrzeug montiert werden. Zubehör nur an geeigneten und ausreichend stabilen Stellen verbauen. • • Geeignetes Montagematerial bei ihrem zuständigen Sortimo Ansprechpartner anfragen.
